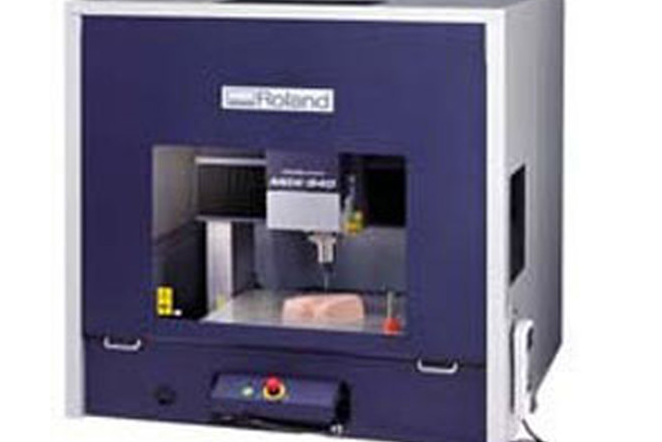

羅蘭 MDX-540A

羅蘭 MDX-540A是一款工作檯型模具機，可切割介質是塑膠，樹脂和輕的金屬。

基本介紹

• 中文名：羅蘭 MDX-540A
• 模具機類型：工作檯型模具機
• 可切割介質：：塑膠，樹脂和輕的金屬
• XYZ軸行程：400×400×155mm

基本參數

主軸頭與工作檯距離：最大 254mm

工作檯性能：加速率為 0.2 G: 最大 12 千克 (26 Ib), 0.1 G: 20

千克 (44 Ib), 0.05 G: 20 千克 (44 Ib)

XYZ軸驅動模式：交流伺服電機, 60 W

運行速度：最大 7.5 米/分

加速率：0.2 G, 0.1 G, 0.05 G

解析度：軟體解析度 :RML-1 模式：0.01 毫米 (0.0004 英寸)，

NC-code 模式：0.001 毫米 (0.00004 英寸)

機械分辨: 0.001 毫米 (0.00004 英寸)

精度：定位精度: ±0.1 毫米 / 300 毫米 (±0.004 英

寸 / 12 英寸)，在空載條件下

重複精度: ±0.05 毫米 (±0.002 英寸)，在空載條件下

原點重複能力：±0.05 毫米 (±0.002 英寸)

主軸性能：電機: 直流無刷電動機，最大 400 W

轉速:400 至 12000 rpm； 定位和對中時採用 400 至

3000 rpm

卡：刀架型式，錐柄：JBS4002 15T 7/24 錐柄，拉釘

：JBS4002 15P (45 英寸)，專用

指令系統：RML-1 和 NC 代碼

接口：USB (標準修訂版本 1.1)

其他參數

電源/功耗：電壓和頻率：AC 100 至 120 V / 220 至

240 V±10%，50 / 60 Hz，所需功率容量：7 A

(100 至 120 V) / 4 A (220 至 240 V)

尺寸/重量：745×955×858 mm

109kg

操作環境：操作環境溫度 5-40℃ (41-104 F )

操作環境濕度： 35-80% (無冷凝)

附屬檔案：方便操作面板、電源線、刀具感測器、

感測器電纜、螺母、螺母扳手、扳手、六角

扳手、Roland 軟體光碟、SRP Player 軟體

光碟、用戶手冊、Roland 軟體使用指南、

SRP Player 安裝和設定指南、NC 代碼參

考手冊、自動刀庫（參見下面的ZAT-540 技術規格）
