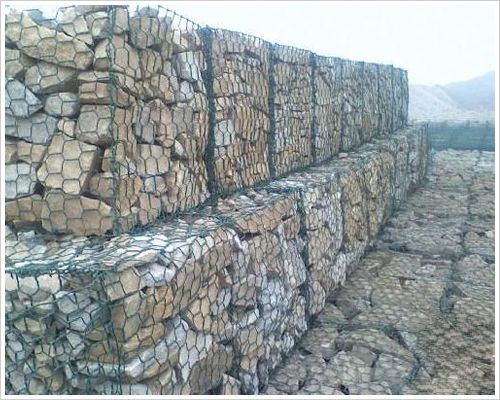

綠格網又稱“格賓網”、“石籠網”，由各種網孔規格的綠格網片按照ASTMA975-97規範組裝而成，工程現成填充石料組裝形成柔性的、透水的、整體的支擋結構，常用於生態防護工程。該結構採用高鍍鋅鋼絲或者10%鋅鋁合金鋼絲經過雙線絞合編織而成的，其雙線絞合部分的長度不能低於45mm，以保證絞合部分的防腐性能不被破壞。如果環境比較惡劣，污染比較嚴重，可以再鋼絲的表面塗塑（包PVC）增強鋼絲的抗腐蝕性能。
基本介紹
- 中文名：綠格網
- 外文名：Green grid
- 別名：“格賓網”、“石籠網”
- 用途：生態防護工程
安平綠格網廠,綠格網介紹,綠格網參數,生產流程,詳細步驟,
安平綠格網廠
在中國，格賓網結構起源於2000多年的竹籠，羊圈工藝，李冰父子在都江堰工程中首次使用，這是傳統意義上的生態格網結構。如今，作為新工藝、新技術、新材料的新型生態格網結構，成功地套用於水利工程、公路、鐵路工程、堤防的保護工程中。較好地實現了工程結構與生態環境的有機結合。同時與一些傳統剛性結構比較起來有其自身的優點，因此在世界範圍內已經成為保護河床、治理
滑坡、防治土石流、防止落石兼顧環境保護的首選結構型式。
綠格網介紹
綠格網參數
（1）、孔徑：60*80mm、80*100mm、80*120mm、100*120mm、120*150mm
其中雙線絞合部分的長度不得小於50mm.以保證絞合部分鋼絲的金屬鍍層和PVC鍍層不受破壞。
（2）、絲徑：石籠網分三種絲徑—網絲、邊絲、綁絲
1.網絲的範圍在2mm-4mm
2.邊絲一般大於網絲，粗0.5mm-1mm
3.綁絲一般小於網絲，常見的以2.2mm居多
（3）、鋼絲拉力：不小於38kg/m2 380N/mm
（4）、表面處理
1.電鍍鋅。上鋅量最高為10g/m2。防腐性差
2.熱鍍鋅。上鋅量最高可以達到300g/m2。防腐性較強
4.PVC包塑。包塑的厚度一般包1.0mm的厚度，例如：2.7mm包完後為3.7mm。防腐性強
（5）、隔斷：在石籠網的長的方向上每一米加上一個隔斷
（6）、尺寸：可定做
（7）、孔徑、絲徑所對照的範圍
生產流程
1、首先將鐵絲用機器進行擰編成網狀，再根據客戶要求進行裁片處理
2、所裁網片，通過人工進行邊緣固定以及組裝等操作，每片均需人工一一審核，保證產品質量。
3、根據客戶要求進行機器打包，方便整潔，實用
4、操作特點：直接裝入石料，即可使用
5、網石籠施工
詳細步驟
網籠是由工廠按設計尺寸規格加工成雙扭結六角形網目後,現場拼裝成箱式網籠或墊式網籠,網籠施工主要是立架、裝料、砌平、封口等。
(1) 將網籠錯縫擺設就位,避免出現縱向貫通縫;
(2) 將網籠四邊立起,用綁線將相鄰邊沿鎖緊,綁鎖時,將綁線圍繞兩條重合的框線(縫合邊棱時) 或框線與網籠的雙扭結邊(縫合格柵時) 螺旋狀扭緊,避免重鍍鋅損傷,螺距不大於50 mm ;
(3) 當在已完成的底層網石籠上面安裝網籠時,套用綁線沿新裝網籠下部框線將其固定在底層的網籠上,同一層相鄰的網籠也套用綁線相互系牢,使網籠連成一體;
(4) 在某單元工程的同一水平層施工時,應將網籠全部就位後才開始填充卵石,為了防止網籠變形,相鄰兩個網籠(包括同一網籠的相鄰格室) 的填石高差不應大於35 cm ;
(5) 網籠安裝前,應適當修整岸坡及地面,並儘可能保持岸坡原有形狀,但不應有明顯的隆起和凹陷;
(6) 填充的卵石在河漫灘上選取,其抗壓強度應滿足設計要求,卵石粒徑應在8～20 cm 之間,並要求大小搭配合理以達到設計要求的空隙度和保證石籠網的直線外形;
(7)在網籠內填卵石時,外露面套用粒徑不小於10 cm 的卵石,並用人工擺砌平整,以獲得美觀的表面和防止水流將卵石從網目淘走。應保證超填石料2. 5～3 cm 高,以便為沉陷留有餘地;
(8) 網籠內填滿石料後即將頂蓋蓋下,然後用綁線將兩條重合的框線螺旋狀扭緊,螺距不應大於50 mm ,綁鎖方法如2. 3 (2) 所述;
(9) 在砌築好的網籠(墊) 上鋪填10～15 cm的腐植土,以便植被生長。
