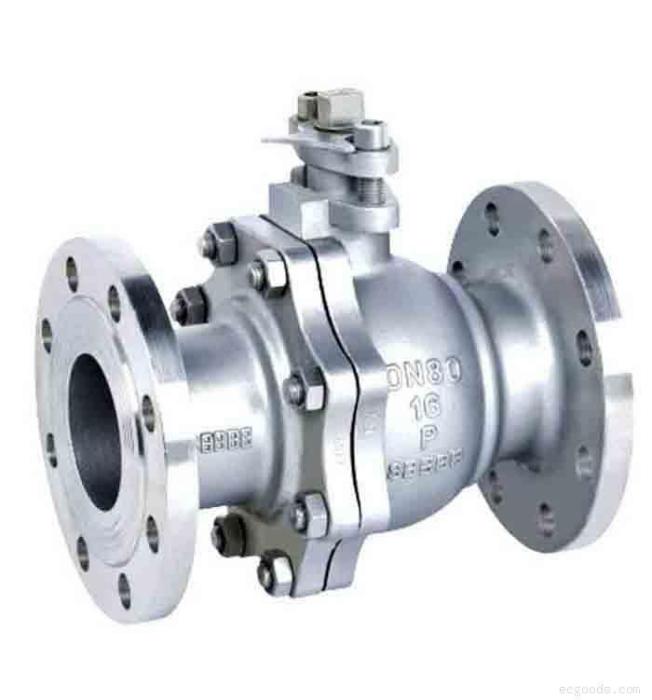

球閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的球閥。球閥的結構形式分為浮動球式和固定球式，連線形式為法蘭連線、焊接連線及螺紋連線。
基本介紹
- 中文名：硬密封球閥
- 屬性：閥門
- 分類：單向密封，雙向密封
- 最高硬度：HRC72
分類,工作原理,操作使用,維修,概述說明,注意,
分類
1）單向密封：只能在規定的方向即球閥標示的密封方向密封。
2）雙向密封：在兩個方向上都能密封。
工作原理
硬密封球閥，手動鑄鋼硬密封球閥體表面採用先進的噴塗技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合於高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。
由於彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封面與球體之間設計有密封脂注入系統。
由於彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封面與球體之間設計有密封脂注入系統。
操作使用
1）操作前須確認管路和閥已被沖洗過。
2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。
3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
維修
概述說明
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。
注意
●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力並使閥門處於打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
●必須先查明球閥上、下游管道確已卸除壓力後，才能進行拆卸分解操作
●分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O 型圈時宜使用專用工具
●裝配時法蘭上的螺栓必須對稱、逐步、均勻地擰緊
●清洗劑應與球閥中的橡膠件、塑膠件、金屬件及工作介質（例如燃氣）等均相容。工作介質為燃氣時，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純淨水或酒精清洗
●分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可採用乾淨的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等
●非金屬零件清洗後應立即從清洗劑中取出，不得長時間浸泡
●清洗後需待被洗壁面清洗劑揮發後（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生鏽、被灰塵污染
●新零件在裝配前也需清洗乾淨
●使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑膠件及工作介質均相容。工作介質為燃氣時，可用例如特221 潤滑脂。在密封件安裝槽的表面上塗一薄層潤滑脂，在橡膠密封件上塗一薄層潤滑脂，閥桿的密封面及摩擦面上塗一薄層潤滑脂
●裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔
填料處得再鎖緊
若填料處有微泄發生，須再鎖緊閥桿螺母。
注意：不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
更換閥座和密封件
A)、拆卸
使閥處於半開位置，沖洗、清除閥體內外可能存在的危險物質。
關閉球閥，拆掉兩邊法蘭上的連線螺栓和螺母，然後將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構、連線支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆卸體蓋連線螺栓和螺母，將閥蓋與閥體分離，並拿掉閥蓋墊圈。
確認閥球在“關斷”位置，這可以將其較容易的從閥體拿出，隨後取出閥座。
由閥體中孔向下輕推閥桿直到完全取出，然後取出O型圈及閥桿下填料。
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位。
B)、重新組裝
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件。
按拆卸的相反順序進行組裝。
用規定的扭矩，交叉鎖緊法蘭連線螺栓。
用規定的扭矩，鎖緊閥桿螺母。
安裝執行機構後，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
如有可能，請在回裝管道前，按相關標準對閥進行壓力密封測試和性能測試。
1、原理
球閥的啟閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
2、適用場所
低壓、小口徑管道上用於截斷水流和改變水流的分配或需快速啟閉的場所。
3、特點
1）、流動阻力小；
2）、結構簡單；
3）、體積小、重量輕；
4）、球閥的密封面材料選用塑膠、密封性好；
5）、操作方便，開閉迅速，便於遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
4、分類
1）、常用的球閥按其工作原理分為浮動式球閥、固定式球閥、升降桿式球閥等。
2）、球閥按其通道位置可分為直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。
5、施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連線應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
6、執行標準
1）、產品標準
《通用閥門法蘭和對焊連線鋼製球閥》GB/T12237-89
《鐵制和銅製球閥》GB/T 15185-1994
《鋼製閥門 一般要求》GB/T 12224-2005
《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
2）、工程標準
《建築給水排水及採暖工程施工質量驗收規範》GB 50242-2002
《通風與空調工程施工質量驗收規範》GB 50243-2002
