瞄準光束

空間鏈路中一個典型光束的角度寬度可以被限制在1弧度以內。如果接收機要對這個光束進行探測，那么該光束必須對準到這一束寬的一小部分之內。

基本介紹

• 中文名：瞄準光束
• 外文名：Aiming beam
• 套用學科：光學術語
• 範疇：理工科
• 涉及：光束
• 套用：衛星、飛彈

內容簡介

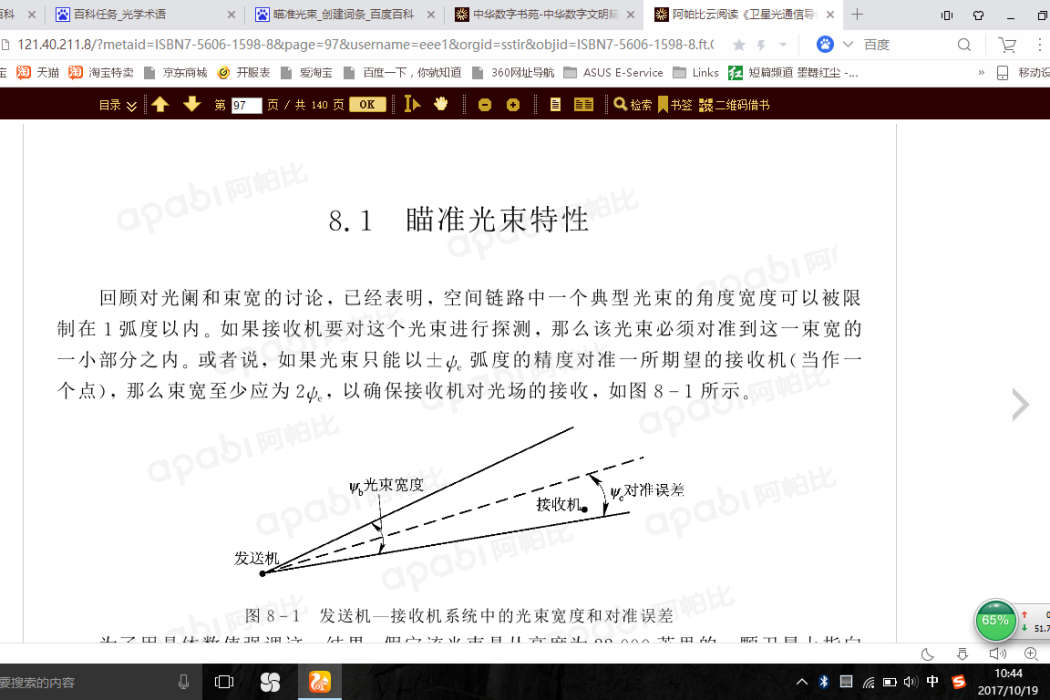

空間鏈路中一個典型光束的角度寬度可以被限制在1弧度以內。如果接收機要對這個光束進行探測，那么該光束必須對準到這一束寬的一小部分之內。或者說，如果光束只能以 弧度的精度對準一所期望的接收機（當作一個點），那么束寬至少應為 ，以確保接收機對光場的吸收。

為了用具體數值強調這一結果，假定該光束是從高度為22000英里的一顆衛星上指向地球的。從這一高度發出的一個50 的光束在地球上照亮的範圍直徑為英里。這表示，這一發自衛星的光束的中心必須被對準到距位於地球上的接收機半英里以內。將對這一結果與束寬約10°、地面覆蓋區域約4000英里的RF衛星天線相比較，RF僅需對準到2000英里以內。這在相當大程度上降低了所要求的對準精度。

基本原理

將瞄準光束始終對準彈上直角稜鏡，使豎立在場坪上的飛彈遇風搖擺時仍能實施瞄準的技術。其途徑較多，一般可採取加大光電瞄準儀口徑或加寬彈上直角稜鏡，在光電瞄準儀物鏡口套上擴束裝置，以及隨風搖擺跟蹤或步進跟蹤(採樣記憶)等方案。

通常，風擺量不大時，使用前兩種方案；風擺量大時則採用後兩種方案。有的飛彈在條件允許時則不用風擺跟蹤。當使用風擺跟蹤時，其裝置主要由光電準直管、風擺跟蹤電路和執行機構等組成。使用時，向彈上直角稜鏡發出一束掃描式調製平行光束，並接收返回的光信號，這樣，既獲得了瞄準信息，又獲取了直角稜鏡平移信息，然後，通過風擺跟蹤電路將平移的光信號進行光電轉換、放大處理，最後控制伺服機構轉動，使瞄準儀主機沿軌道橫移，以對準不斷搖擺的彈上直角稜鏡，從而實現瞄準風擺跟蹤。
