異型銅管

異型銅管

異型銅管,除了圓管外的任何一種管材都是異型管,包括方管,八字管,六角管等。

基本介紹

  • 中文名:異型銅管
  • 簡介:從銅鋁管材方面講,除了圓管外
  • 方管:方管從外形上分 外方內方
  • 八字管:八字管也是從外形上命名的
簡介,方管,八字管,六角管,碳刷管,其他種類,

簡介

從銅鋁管材方面講,除了圓管外的任何一種管材都是異型管。類型舉例如下:

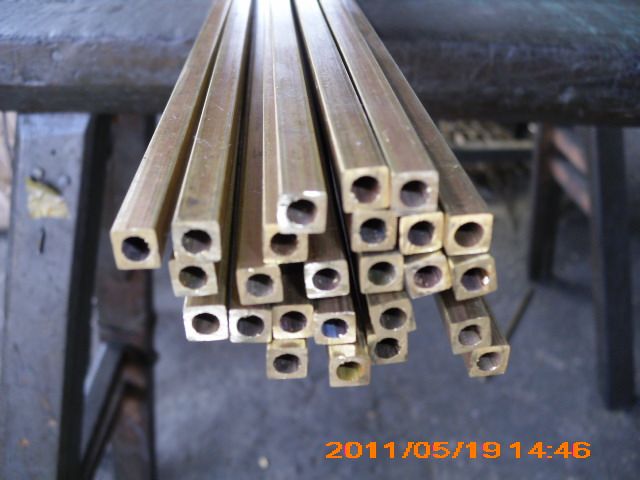

方管

方管從外形上分 外方內方,外方內圓 2種。生產尺寸要求知道:外邊,內邊(內圓直接),外部4個R角的角度。

八字管

八字管也是從外形上命名的。生產尺寸要求知道:內部小圓直徑,內部8字的上下長度,以及壁厚。這3項數據。
異型銅管

六角管

六角管同樣是更具外形來命名的。生產尺寸要求知道:外部2條對邊的邊長,壁厚,外部6個R角的角度。
異型銅管

碳刷管

全名碳刷架銅管。大致分2類:
一種是中間凸起為平面。生產尺寸需要知道壁厚,和內部尺寸(a=長邊的邊長,b=短邊的邊長,c=凸起平面間的高度,d=凸起部分的下部長度,e=凸起部分的上部長度)。
另一種是中間凸起為圓形。生產尺寸需要知道的數據相對少些:壁厚,和內部尺寸(a=長邊的邊長,b=短邊的邊長,c=凸起圓形的直徑)。
異型銅管
異型銅管

其他種類

異型管的種類是許許多多的。暫時先寫這些。其他的先上圖,以後慢慢補充。
異型銅管
異型銅管
異型銅管
異型銅管
