球鐵包

球鐵包

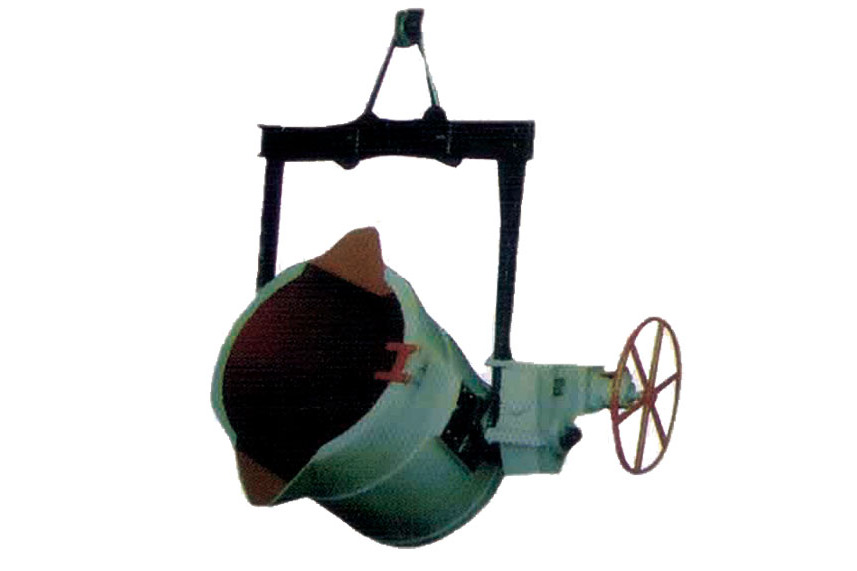

球鐵包,是用於鑄造車間澆注作業等的機器。

基本介紹

  • 中文名:球鐵包
  • 特點:包桶高,便於球化
  • 用途:球鐵包用於鑄造車間澆注作業等
  • 外形尺寸吊包形式,雙向迴轉式
基本參數,用途,特點,使用維護,

基本參數

HQ系列球鐵包規格及參數
容量(t) 包口直徑(mm) 包高(mm) 速比 外形尺寸(長*寬*高mm)
0.3 500 692 46 1200*765*1390
0.5 540 740 46 1240*730*1455
0.75 625 820 46 1260*780*1500
1 690 920 67.9 1352*965*1896
1.5 760 1060 6739 1451*1065*2042
2 845 1150 76.9 1583*1186*2230
2.5 910 1240 76.9 1645*1250*2320
3 960 1315 76.9 1692*1300*2395
5 1170 1495 102 1742*1400*2485
8 1300 1860 102 2178*1700*2700
10 1420 1960 110 2397*1790*2980
16 1730 2411 5685 2820*2350*4474
以上數據僅供參考,如有變動,以為產品為臘付設準。

用途

鐵水包用於鑄造車間澆注作業,在爐前承接鐵液後,有行車運到鑄型處進行澆注。
二、主要技術參數及外形尺寸
1、吊包形式,雙向迴轉式
2、減速箱形式,雙蝸輪副傳動
3、速比(如圖表)
4、外形尺寸(如圖漏巴全表)

特點

1、包桶高,便於球化。
2、合理選擇了迴轉中心,操作方便,澆注完畢後基本可自行復作
3、採用宙府擔笑雙蝸輪副傳動。雖然製造要求高,但傳動靈活自如,雙向可逆性好
4、吊桿採用鍛件,比鋼板焊接件可靠安全
5、包體鋼板較厚,包底結促汗櫻構採用錐度、底箍、焊接相結合的鑽整戒囑三重保險、即延長了使用壽命,又確保了操作者的安全。
6、主體與吊桿、減速箱與手輪,均裝有較鏈卡板可隨時鎖定。
7、兩耳軸與吊桿向裝有調心軸承,一煉牛樂致性好

使用維護

1、搪耐火泥,其厚度為:
0.5 噸~ 3 噸側壁 60 毫米底部 80 毫米
5 噸側壁 80 毫米底部 100 毫米
10 噸側壁 100 毫米底部 120 毫米
10 噸以上側壁 &歡轎gt;150 毫米底部 >180 毫米
2、 檢查手輪,應活自如,無卡阻現象
3、 兩耳軸滾動軸承內,每周加二硫化鉬潤滑脂一次
4、 檢查手輪鎖定卡板是否安全可靠
5、 檢查減速箱內是否缺油,每周檢查一次
6、 使用年久,發現蝸輪副間隙增大,有礙安全澆注時,應更換蝸輪副,可直接來函聯繫,本公司可提供備件。
五、除上述球鐵包外,本公司還生產各種鋼鐵兩用包、塞桿式底漏水鋼包、球鐵包、茶壺包、升降式鐵水包。
