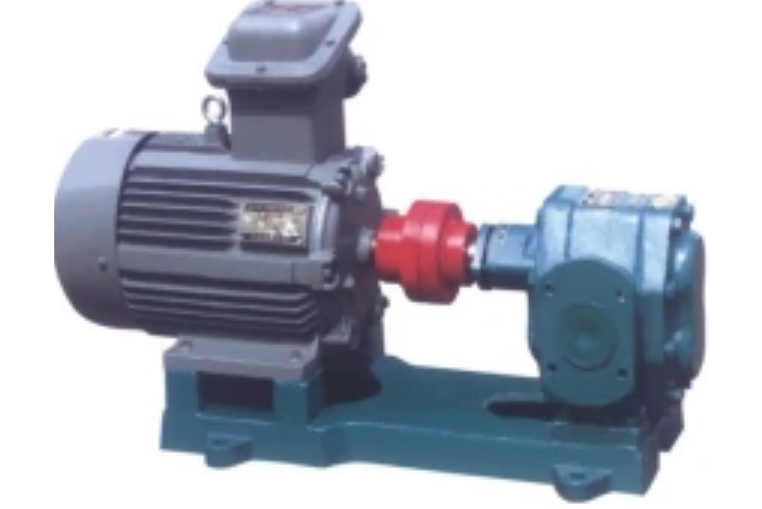

渣油泵

ZYB型系列渣油泵採用自封式潤滑，間隙自動調節結構，主要零件均採用高耐磨材料製造。具有結構緊湊、自吸性好、效率高、適應性強等特點，在輸送液體含有雜質的場合，ZYB渣油泵的工作壽命比一般齒輪泵長2-10倍。

基本介紹

• 中文名：渣油泵
• 型號：ZYB
• 類型：機械設備
• 領域：工業
• 特點：結構緊湊、自吸性好、效率高、適應性強等

產品概述

ZYB渣油泵的設計充分考慮了與KCB系列普通齒輪泵的互換性，外形及安裝尺寸以及技術參數與kcb系列齒輪泵完全相同。因此本型ZYB渣油泵也稱KCB系列“強勁型”，在輸送有潤滑無雜質的介質時更顯示出泵的長壽命、壓力穩定的重要特點。

範圍和用途

ZYB渣油泵適用於輸送溫度不高於200°C，粘度不大於150mm/S含有非金屬雜質的重油、柴油、煤焦油以及糧油、化工、建材、日用化學製品等行業輸送有雜質、少潤滑的各種介質。

本型ZYB渣油泵更特別適用於要求工作壓力穩定、長期連續工作的場合。例如：強力潤滑系統、燃油燒系統中的燃油輸送及噴射等

本型ZYB渣油泵不適用於輸送有腐蝕性、含有金屬雜質、顆粒直徑大於3mm的沙石雜質以及高揮發性、

燃點低的介質。如：汽油、苯等。

工作原理和套用

渣油泵是泵類產品中的一種，能夠在泵類的使用中占有重要的優勢和性能，在行業中展現良好的貢獻。渣油泵主要用於輸送各種潤滑性差、含有細微顆粒的介質，溫度不超過200℃，粘度不大於1500cst.的環境中，能夠在這些環境中展現良好的性價比，充分發揮性能。渣油泵用於渣油、煤焦油、落地油、泡沫原料及添加劑等介質的輸送、加壓，是玻璃、泡沫、建材、化工、建築、石油、糧油行業理想的輸送加壓設備。

渣油泵具有良好的結構特點和性能，能夠在行業中充分展現重要的性能和價值，幫助不同的使用者在其中展現一定的貢獻和作用。下面介紹一下渣油泵的結構特點和套用範圍等，幫助使用者對其進行充分的了解：

渣油泵結構特點

1. 渣油泵主要由泵體、泵蓋、齒輪、軸、軸承及密封等部件組成。

2.三體為鑄鐵件、鑄鋼件；齒輪、軸採用特殊鋼材，其表面硬度可達到HRC60以上。

渣油泵在泵腔內，有二個8字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。由於渣油泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。渣油泵的極限真空除取決於泵本身結構和製造精度外，還取決於前級泵的極限真空。

渣油泵在使用中按照一定的額工作原理和方式進行生產和使用，能夠在行業中展現一定的價值和作用，按照正常的方式和工作結構進行製作，為了提高泵的極限真空度，可將渣油泵串聯使用。渣油泵的工作原理與羅茨鼓風機相似。由於轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由於吸氣後v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由於排氣側氣體壓強較高，則有一部分氣體返衝到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

渣油泵的結構特點和性能能夠促使其在不同的領域中使用，但是在使用中要保證一定的使用環境，保證使用中的壽命和方法，按照正常的原理進行。

安裝管理要點

渣油泵裝配配油盤與定子用定位銷正確定位,葉片,轉子,配油盤都不得裝反,定子內表面吸入區部分最易磨損,必要時可將其翻轉安裝.渣油泵的管理要點除需防乾轉和過載,防吸入空氣和吸入真空度過大外,還應注意:

1．渣油泵裝配配油盤與定子用定位銷正確定位,葉片,轉子,配油盤都不得裝反,定子內表面吸入區部分最易磨損,必要時可將其翻轉安裝,以使原吸入區變為排出區而繼續使用. 渣油泵由泵體,泵蓋,軸,齒輪,轉子,填料,壓蓋等部件組成,該泵有帶傳動和齒輪減速機驅動兩種形式,可以反轉作用,軸兩端處裝有骨架耐油密封,中間裝有回油裝置,以防進氣或漏油.

2．油液的溫度和粘度 一般不宜超過55℃,粘度要求在17～37mm2/s之間.粘度太大則吸油困難；粘度太小則漏泄嚴重. 渣油泵是在LC型泵基礎上,為解決輸送瀝青及冷凝油改制而成的,在泵殼外表或端蓋加保溫層,利用蒸汽或導熱油循環對泵的工作室進行保溫,從而對泵的連續工作和間歇工作,提供方便和良好條件.

渣油泵在具體的使用中需要注意以上事項,保證渣油泵在使用中的良好價值和貢獻,能夠充分的在使用環境中產生良好的價值和貢獻.

3. 葉片在葉槽中的間隙太大會使漏泄增加,太小則葉片不能自由伸縮,會導致工作失常.

4．渣油泵轉向改變,則其吸排方向也改變葉片泵都有規定的轉向,不允許反.因為轉子葉槽有傾斜,葉片有倒角,葉片底部與排油腔通,配油盤上的節流槽和吸,排口是按既定轉向設計.可逆轉的葉片泵必須專門設計. 渣油泵在具體的使用中注意一定的轉向功能,在實際的轉向中進行良好的控制,方向不要弄反.

5．拆裝注意工作表面清潔,工作時油液應很好過濾.

注意事宜

1．渣油泵轉向改變，則其吸排方向也改變葉片泵都有規定的轉向，不允許反。因為轉子葉槽有傾斜，葉片有倒角，葉片底部與排油腔通，配油盤上的節流槽和吸、排口是按既定轉向設計。可逆轉的葉片泵必須專門設計。渣油泵在具體的使用中注意一定的轉向功能，在實際的轉向中進行良好的控制，方向不要弄反。

2．渣油泵裝配配油盤與定子用定位銷正確定位，葉片、轉子、配油盤都不得裝反，定子內表面吸入區部分最易磨損，必要時可將其翻轉安裝，以使原吸入區變為排出區而繼續使用。渣油泵由泵體、泵蓋、軸、齒輪、轉子、填料、壓蓋等部件組成，該泵有帶傳動和齒輪減速機驅動兩種形式，可以反轉作用，軸兩端處裝有骨架耐油密封，中間裝有回油裝置，以防進氣或漏油。

3．拆裝注意工作表面清潔，工作時油液應很好過濾。

4. 葉片在葉槽中的間隙太大會使漏泄增加，太小則葉片不能自由伸縮，會導致工作失常。

5．渣油泵的軸向間隙對ηv影響很大。

型號	m/h	L/min	壓力MPa	轉速r/min	吸上高度（M）	口徑	功率 KW	型 號
ZYB-18.3	1.1	18.3	1.45	1400	5	G3/4"	1.5	Y90L-4
ZYB-33.3	2	33.3	1.45	1420	5	G3/4"	2.2	Y100L1-4
ZYB-55	3.3	55	0.33	1400	5	G1"	1.5	Y90L-4
ZYB-83.3	5	83.3	0.33	1420	5	G1/2"	2.2	Y100L1-4
ZYB-125	7.5	125	0.60	960	5	Ø50	4	Y132M1-6
ZYB-167	10	167	0.60	960	5	Ø50	4	Y132M1-6
ZYB-200	12	200	0.33	1440	5	Ø50	4	Y112M-4
ZYB-250	15	250	0.6	1440	5	Ø50	7.5	Y132M-4
ZYB-300	18	300	0.33	960	5	Ø70	5.5	Y132M2-6
ZYB-483.3	29	483.3	0.33	1400	5	Ø70	7.5	Y132M-4
ZYB-633	38	633	0.28	970	5	Ø100	11	Y160L-6
ZYB-960	58	960	0.28	1470	5	Ø100	18.5	Y180M-4
