混合繞組

混合繞組是電機的電樞中按一定規律繞制和連線起來的線圈組，它是電機中實現機電能量轉換的主要組成部件之一。

基本介紹

• 中文名：混合繞組
• 類型：線圈組

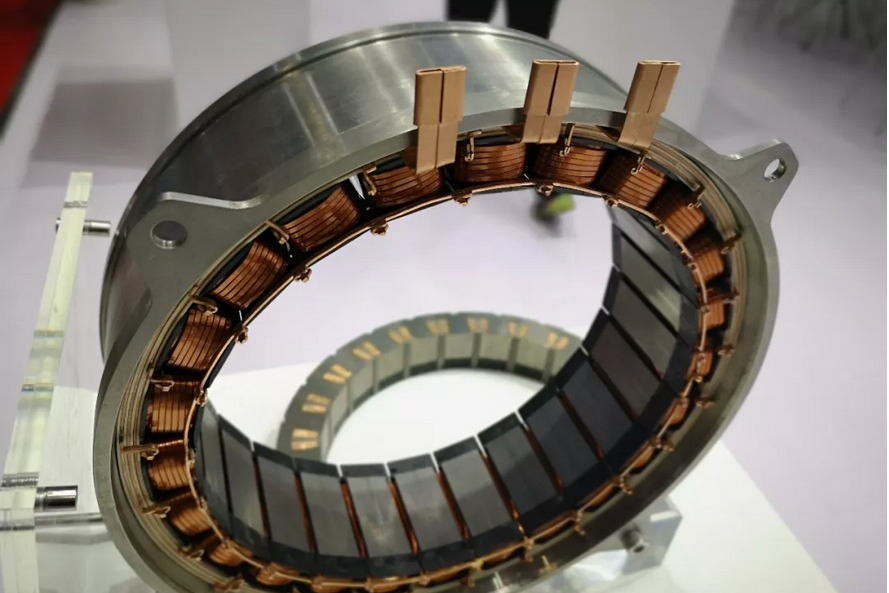

組成電樞繞組的線圈有單匝的,也有多匝的,每匝還可以由若干並聯導線繞成。所示為一隻線圈在槽中安置的情況。線圈嵌入槽內的部分稱有效部分，伸出槽外的部分稱做連線端部，簡稱端部。

電樞繞組由一定數目的電樞線圈按一定的規律連線組成，他是直流電機的電路部分，也是感生電動勢，產生電磁轉矩進行機電能量轉換的部分。線圈用絕緣的圓形或矩形截面的導線繞成，分上下兩層嵌放在電樞鐵心槽內，上下層以及線圈與電樞鐵心之間都要妥善地絕緣，並用槽楔壓緊。大型電機電樞繞組的端部通常緊扎在繞組支架上。

電樞繞組分直流電樞繞組和交流電樞繞組兩大類。它們分別用於直流電機和交流電機。
