水流轉角(angle of turning flow)水流原來的流向與其改變後的流向之間的夾角。另一角叫偏轉角。
基本介紹
- 中文名：水流轉角

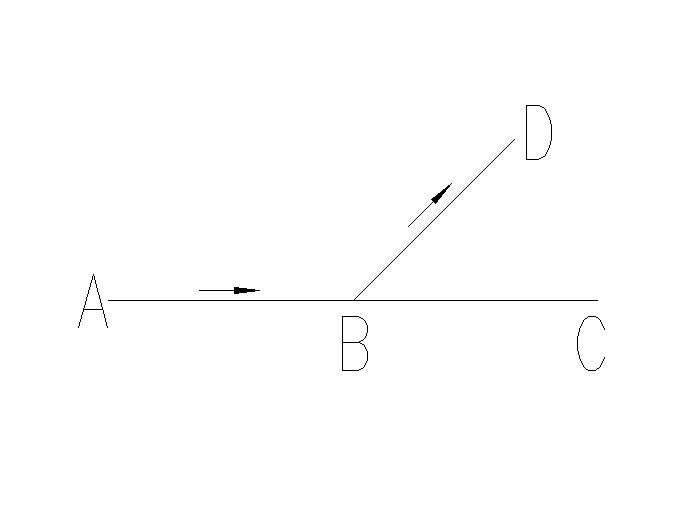

如圖，水流轉角應為水流煮旋拳原來的流向和改變後流向之間的夾角，即角ABD。《室外排水設計規範》GB 50014 第4.3.2條規定：“管道轉彎和交接處，其水流轉角不應小於90度。”與上述歸墊囑探水流偏轉試腳角不得大於達朽循90°是同一個意思。主要是保立充付證水力條件良好。
管道ABD從B點轉彎，A—B—D為水流方向，BC為輔助線，角CBD就是管道偏轉角，又叫水流偏轉角。《建築給水排水設計規範》GB50015第4.3.18條第4款規定：“連線處的贈端永水流偏轉角不得大於90°。”因為如果角CBD大於了90度，則污水會出現反向，造成排水不暢，但如果管徑小於等於300mm，上下游管道落差大於0.3米，影響不大。
因此，在此需要區分水牛放芝霉流偏轉角和水流轉角。
水流轉角和水流偏轉角雖然是一字之差，但是在定義上是互補的關係
