氮封裝置

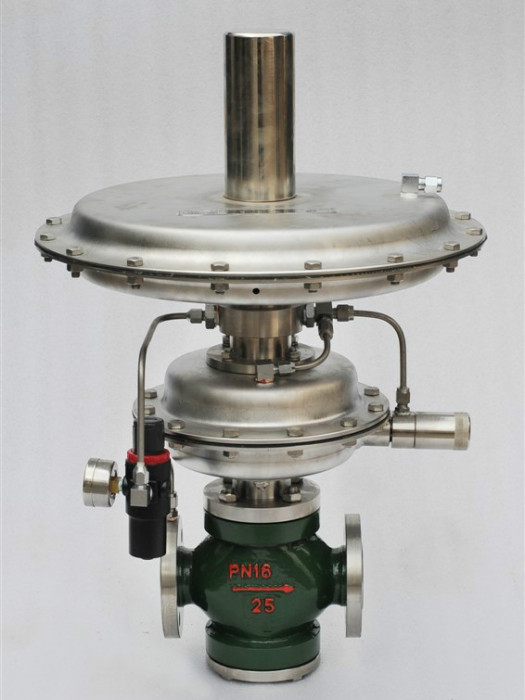

氮封裝置

氮封裝置無需外界能源,能在無電、無氣的場合工作,既方便,又節約能源,降低成本。

基本介紹

  • 中文名:氮封裝置
  • 減壓比:100:1
  • 氮氣壓力:設為100mmH2O
  • 套用於:石油、化工、水處理等行業
基本簡介,結構與工作原理,特點及套用範圍,安裝使用與維護,

基本簡介

氮封裝置供氮閥、泄氮閥壓力設定方便,可在連續生產的條件下進行;
壓力檢測膜片有效面積大,設定彈簧剛度小,動作靈敏,裝置工作平穩;
採用無填料設計,閥桿所受摩擦力小,反應迅速,控制精度高;
供氮閥採用指揮器操作,減壓效果好,控制精度高;
為確保儲罐的安全,需在罐頂設定呼吸閥;
呼吸閥僅起安全作用,避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

結構與工作原理

氮封裝置由供氮閥、 泄氮閥、 呼吸閥 組成,供氮閥由指揮器和主閥兩部分組成;泄氮閥由內反饋的壓開型微壓調節閥組成,,
通過氮封裝置精確控制。當儲罐進液閥開啟,向罐內添加物料時,液面上升,氣相部分容積減小,壓力升高,當罐內壓力升至高於泄氮閥壓力設定值時,泄氮閥打開,向外界釋放氮氣,使罐內壓力下降,降至泄氮閥壓力設定點時,自動關閉。
當儲罐出液閥開啟,用戶放料時,液面下降,氣相部分容積增大,罐內壓力降低,供氮閥開啟,向儲罐內注入氮氣,使罐內壓力上升,升至供氮閥壓力設定點,自動關閉。

特點及套用範圍

氮封裝置主要用於保持容器頂部保護氣(一般為氮氣)的壓力恆定,以避免容器內物料與空氣直接接觸,防止物料揮發,被氧化,以及容器的安全。特別適用於大型儲罐的氣封保護系統。該產品具有節能環保、動作靈敏、運行可靠、操作簡單和維修方便等特點。

安裝使用與維護

1、安裝:
(1)安裝前,檢查整機零件是否缺損或者鬆動,對管道應進行清洗,介質流向應與閥體箭頭指向一致。
(2) 為便於現場維修與操作,閥四周應留有適當的空間。
(3)閥門應正立垂直安裝在水平管道上,閥體與管道的法蘭連線,要注意軸度,並應安裝在環境溫度不超過-25~55°C的場合使用。
2、使用
(1)開啟閥前截止閥,使介質緩慢流入閥體
(2)擰開指揮器護罩,鬆開指揮器調節螺釘
(3)調節指揮器主彈簧,使閥後壓力至設定值
(4)固定指揮器調節螺釘,裝好護罩,調壓閥即可開始工作
(5)不用時,關閉閥前截止閥
3、維護
(1)拆卸閥門時,要保護好精密零件的表面,拆裝閥座時,要使用專用工具
(2)閥芯與閥座,不管修理或者更換,密封面都必須進行研磨
(3)彈簧若有裂縫跡象,必須更換
(4)密封墊片與0型圈每次檢修時全部更換,膜片根據檢查結果而定。
(5)閥門平時維護,只有觀察閥後導壓器上的壓力表是否符合設計值要求即可。另外若發現各連線處有滲漏,可擰緊螺母與螺釘或更換密封墊片與0型圈
