橫井

橫井，洞壁橫向的井狀管道，稱為橫井，實際是一種橫向漏斗。在平面輪廓上呈方形、長條狀或不規則圓形。長條狀是沿一組節理髮育的，方形或圓形則是沿著兩組節理髮育的。井壁平緩，近乎平行。

基本介紹

• 中文名：橫井
• 外文名：Horizontal well
• 學科領域：建築學、工程學

簡介

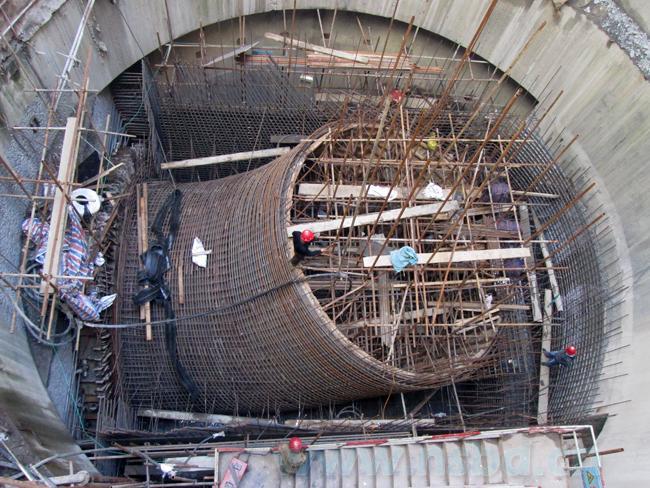

橫井是洞壁平行的井狀管道，實際是一種平直的井。在平面輪廓上呈方形、長條狀或不規則圓形。井壁光滑，近乎平行。橫井被廣泛套用於水利水電工程的取水、引水、通排風、溜渣、補氣， 橫井施工具有占地面積小、對周邊施工干擾少等特點。然而， 橫井施工空間小、工期長、地下及臨邊作業多、通行不便，導致橫井施工的安全風險突出。

開挖工具

這種手搖轆轤，原是提取井水的起重裝置，是從槓桿演變來的汲水工具。它是在井邊豎立井架，上裝可手搖轆轤用手柄搖轉的軸，軸上繞繩索，繩索一端系水桶。搖轉手柄，使水桶一起一落，提取井水。在開挖橫井時，這種轆轤也被用來運送泥土。因為從坎兒井底將掏挖的大量泥土運至地面，勞動強度較大，採用這種裝置不僅快捷而且省力。

但手搖轆轤只適用於開挖長度在10米以內的橫井，橫井太長，人力太小，無法搖動轆轤，這時需要的，是畜力轆轤。畜力轆轤，是一種以畜力為動力的挖掘坎兒井的動力設備，適用於橫井深度達幾十米的坎兒井挖掘。雖然開挖和清理坎兒井淤泥時，使用的動力都是以機械設備為主，但這些都是在古代人的智慧上演變而來的。

橫井開拓

橫井開拓是指主要開拓巷道採用橫井的開拓方法。當礦體傾角大於45°或小於15°，且埋藏較深時，常採用橫井開拓。由於橫井的提升能力較大，故常用於大中型礦井。橫井開拓法在礦床開採中被廣泛採用。

橫井內的提升容器可以是罐籠或箕斗，或既有罐籠又有箕斗，這些井筒分別稱為罐籠井、箕斗井和混合井。罐籠提升靈活性大，但生產能力低，箕斗井提升能力大，但不能提升人員和材料，裝礦、卸礦系統複雜。

一般認為，鐵礦石年產量在30萬噸以下，井深在300m左右時，採用罐籠提升；鐵礦石年產量超過50萬噸，深度大於300m時，通常採用箕斗提升；當開拓深度較大、地質條件複雜、施工困難時，為減少開拓工程量和適當減少井筒數目，可考慮採用混合井。

橫井根據其與鐵礦石礦體的位置的不同有下盤橫井、上盤橫井、側翼橫井和穿過鐵礦石礦體的橫井四種。

施工相關要點

結合橫井形體參數、施工環境及地質， 合理選定施工方法、有效固化施工流程， 可進一步提高橫井施工安全保障。

橫井施工方法安全管控要點

結合斷面大小、井深、地質條件、工期及質量要求等， 橫井開挖支護通常在正井法和反井法中選用， 亦有地質條件複雜的大型橫井( 例如溪洛渡水電站左岸地下電站出線橫井上段) 綜合運用了正井法和反井法。其中正井法又分為全斷面正井開挖及反井鑽成井後人工擴井溜渣正井法。

橫井施工流程安全管理要點

橫井開挖支護施工流程為“井口加固防護→橫井井口段開挖支護→橫井卷揚提升系統( 貼井壁爬梯) 安裝驗收→橫井中、下部開挖支護，必要時增加通風及截排水設施→橫井貫通段開挖支護( 保證貫通段厚度及貫通段支護平台可靠) ”的程式進行。
