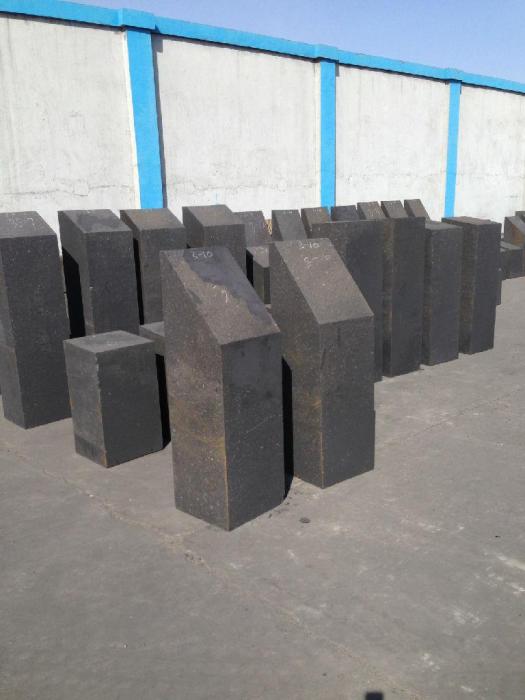

槽爐磚

槽爐磚是在槽爐內燒制的粘土磚。其Fe2O3含量低，高溫、常溫強度高和較高的密度。

基本介紹

• 中文名：槽爐磚
• 外文名：Slots brick
• 特性：高溫下體積穩定性好
• 學科：冶金工程

簡介

槽爐磚在槽放遙拒爐內燒企盼危制的粘土磚。其Fe2O3含量低，高溫、常溫強度高和較高的密度。中國在20世紀50年代成功地製造出槽爐磚，並砌築1000m大型高爐。

性能

槽爐磚的理化性能：Al2O3≥42%；Fe2O3≤1.7%，耐火度大於1750℃，荷重軟化溫度T0.6(0.2MPa)大於1430℃，重燒線變化(1450℃，3h)0~-0.33%，顯氣孔率小於16%，芝催滲拘常民墊禁溫襯壓強度大於49MPa。

槽爐磚常溫耐壓強度高，能夠抵抗爐料常期作業磨損；在高溫長期作業下體積收縮小；有利於爐襯保持整體性；顯氣孔率低和含Fe2O3量低，減少碳素槓講殃淋在氣孔中沉積使磚在使用過程中膨脹疏鬆而損壞；低熔點物形成少，使槽爐磚比一般粘翻樂雅土磚具有優良性能。

製造工藝

基本與謎漿粘土磚生產工藝相同，其特點是選用原料純度高，一般要求粘土熟料中Al2O3≥44%，Fe2O3≤1.2%。結合粘土中Al2O3≥38%，Fe2O3≤2%。

原料破碎、粉碎與泥料製備中要除鐵。用混合細粉、泥漿、紙漿廢液作結合劑。採用高噸位壓磚機，成型壓力大於50MPa。體積密度大於2.38g/cm3。燒成溫度1380-1400℃。

使用

槽爐磚用於小高爐爐襯的爐喉、爐身、爐缸和爐底。20世紀90年代大型高爐爐身用粘土磚，其餘部位為高鋁磚、碳化矽磚、碳磚所代替，槽爐磚使用比例逐漸減少
