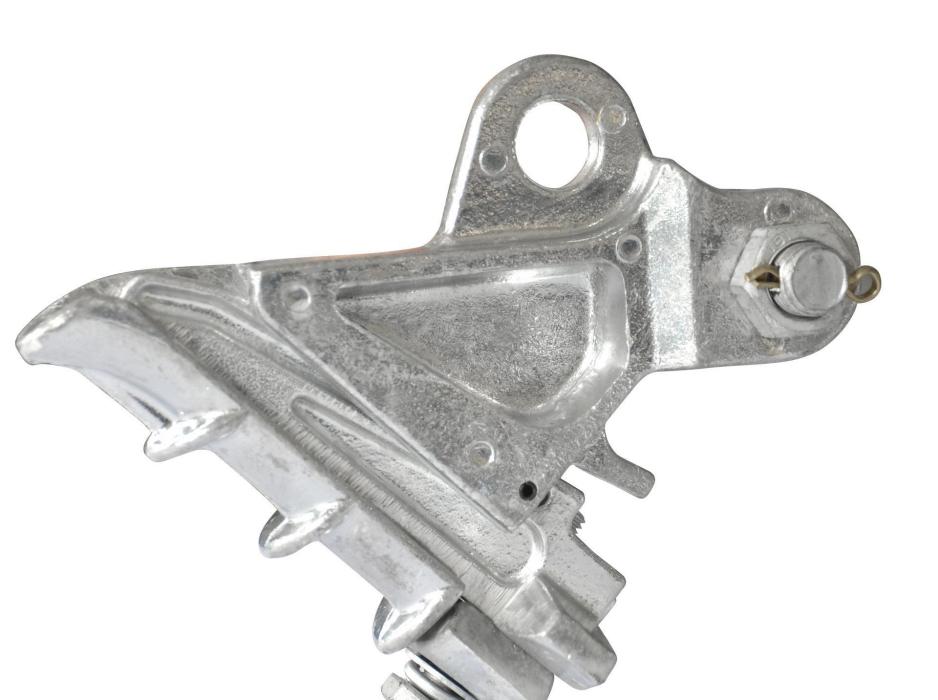

楔型線夾，主要由槽體、夾線片和桿組成，夾線片抱住導線安置槽體內，槽體與夾線片相對滑動，緊緊地握住導線。與普通懸垂線夾相比，其消除了與微風振動的動態應力相同方向的彎曲應力和重量引起的壓應力。
基本介紹
- 中文名：楔形線夾
- 外文名：Wedge clamp
- 學科：電力工程
- 領域：工程技術
- 範圍：能源
- 組成：槽體、夾線片和桿組成
簡介,作用,安普楔形線夾,安普楔形線夾的套用,
簡介
大跨越工程中，導線一旦發生疲勞斷股，將給電網安全運行帶來嚴重危害。經驗說明，絕大多數的導線斷股情況是發生在懸垂線夾處，在耐張線夾處則較少發生。因為在懸垂線夾處的導線除承受微風振動產生的動態應力外，還要承受3項靜態應力：導線懸垂角引起的彎曲應力，檔距越大或高差越大情況越明顯；導線重量引起的與懸垂線夾之間的壓應力；懸垂線夾的握力引起的導線與懸垂線夾之間的壓應力，此應力集中在上下2個弧面。
作用
楔型線夾可消除與導線微風振動動態應力相同方向的彎曲應力和重量引起的壓應力，並且其握力強度引起的導線壓應力在導線周圍均勻分布，使里外層鋁股緊緊地合在一起，每股導線受力一致，大大減輕了導線振動傷害。
安普楔形線夾
安普楔形線夾可以適用於各電壓等級的線路，且連線導線截面最大可達1500mm。安普楔形線夾在1993年首次安裝，至今約有20年的運行經驗，已在全國百多家供電局使用。安普楔形線夾是一種用於配電系統的非承力型連線金具，用於鋁絞線或鋼芯鋁絞線間的連線，鋁絞線與銅絞線間的連線，以及在非嚴重污染地區的銅絞線間的連線。安普楔形線夾由“C”形元件和楔塊兩部分組成，“C”形元件彈簧作用和楔塊的獨特結構使之一改過去金具與導線的連線概念，而與所連線的導線共同構成一個“同呼吸”的能量存儲系統。採用先進的設計思想和生產工藝的楔形線夾大大地提高了線夾的過載能力和熱循環能力，有效地降低了能量損耗，使由於線夾接觸不良而引起的線路故障率降低到“0”。 為了配合所連線導線的不同直徑，安普楔形線夾的安裝配有不同的彈射芯，從而使線夾的安裝力得到精確地控制，且完全免除了線夾安裝中人為因素的影響。
安普楔形線夾的套用
安普楔形線夾作為一種新型連線工具套用於電力線路中, 從晉江市電力有限責任公司實際套用情況來看，按2011年公司帶電作業次數486次進行統計，每次需使用3個安普楔形線夾，累計使用1458個，使用比率100%。因此，安普楔形線夾特別適宜在帶電作業施工中套用，其主要體現在以下幾點。
從施工安全形度上講，帶電作業進行帶電搭火工作時，應防止人員直接串入電路中，安普楔形線夾較於普通並溝線夾區別在於：安普楔形線夾的連線只需將安普一端與待連線導線先接觸，另一端直接掛住導線即可。而普通並溝線夾，一般需將一端先套在主線端，再將待連線導線插入並溝線夾的另一槽內，必然造成人體一手握住導線端（帶有電源），另一手握住待連線導線，而形成人體串入電路，且普通並溝線夾在安裝過程中，有可能因受力不均勻造成連線導線脫落的情況。
從施工安裝簡易程度上看，安普楔形線夾的通流能力可達到單只 400 A，相當於兩個普通並溝線夾的總和，且無需安裝鋁包帶等過渡介質。作業過程較為簡易，程式簡單，符合帶電作業儘可能減少施工作業時間的要求。從線路安全運行的角度講，線上路實際運行過程中，單個連線點比多個連線點的運行安全係數要高。
