框支梁

框支梁

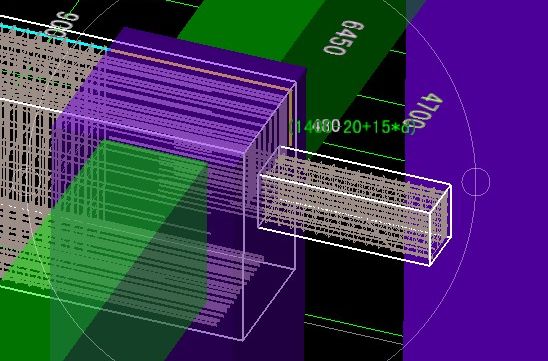

框支梁的由來:因為建築功能要求,下部大空間,上部部分豎向構件不能直接連續貫通落地,而通過水平轉換結構與下部豎向構件連線。當布置的轉換梁支撐上部的剪力牆的時候,轉換梁叫框支梁,支撐框支梁的柱子就叫做框支柱。

基本介紹

  • 中文名:框支梁
  • 外文名:The frame supported beam
  • 套用學科:結構專業
  • 適用領域範圍:建築
  • 屬性:轉換構件
轉換構件,轉換層次分類,

轉換構件

轉換構件有:樓板框支梁、框支柱、落地牆、箱型轉換結構以及轉換厚板等。
建築物某層的上部與下部因平面使用功能不同,該樓層上部與下部採用不同結構類型,並通過該樓層進行結構轉換,則該樓層稱為結構轉換層。
現代高層建築向多功能和綜合用途發展,在同一豎直線上,頂部樓層布置住宅、旅館,中部樓層作辦公用房,下部樓層作商店、餐館和文化娛樂設施。不同用途的樓層,需要大小不同的開間,採用不同的結構形式。建築要求上部小開間的軸線布置、較多的牆體,中部辦公用房要小的和中等大小的室內空間,下部公用部分,則希望有儘可能大的自由靈活空間,柱網要大,牆儘量少。這種要求與結構的合理、自然布置正好相反,因為結構下部樓層受力很大,即正常應當下部剛度大、牆多、柱網密,到上部逐漸減少。為了滿足建築功能的要求,結構必須以與常規方式相反進行布置,上部小空間,布置剛度大的剪力牆,下部大空間,布置剛度小的框架柱。為此,必須在結構轉換的樓層設定轉換層,稱結構轉換層。

轉換層次分類

結構轉換層的分類按結構功能,轉換層可分為三類:1.上層和下層結構類型轉換。多用於剪力牆結構和框架-剪力牆結構,它將上部剪力牆轉換為下部的框架,以創造一個較大的內部自由空間。2.上、下層的柱網、軸線改變。轉換層上、下的結構形式沒有改變,但是通過轉換層使下層柱的柱距擴大,形成大柱網,並常用於外框筒的下層形成較大的入口。3.同時轉換結構形式和結構軸線布置。即上部樓層剪力牆結構通過轉換層改變為框架的同時,柱網軸線與上部樓層的軸線錯開,形成上下結構不對齊的布置。
結構專業對框支梁進行設計時會對其內力進行適當的放大,一般放大1.5倍左右
