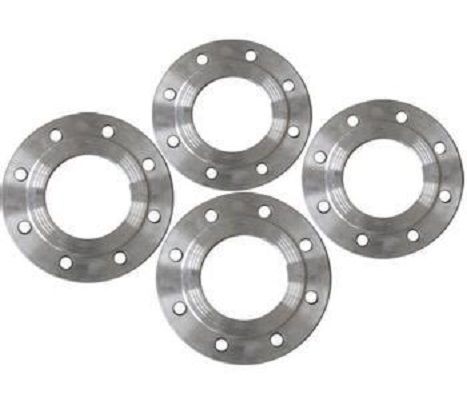

板式平焊法蘭

板式平焊法蘭

板式平焊法蘭(化工標準HG20592、國家標準GB/T9119、機械JB/T81):取材方便,製造簡單,成本低,使用廣泛;但剛性較差,因此不得用於有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。密封面型式有平面和突面。

基本介紹

  • 中文名:板式平焊法蘭
  • 套用領域:工業加工
簡介,適用範圍,板式平焊法蘭標準,套用技術參數,

簡介

板式平焊棵疊市法蘭是最常見的法蘭,壓力有PN2.5,PN6,PN10,PN16,PN25。
焊接形式:板式平焊法蘭是把管子插到法蘭里去焊接。
平焊法蘭的材質:乃凶姜201,304.316.316L.0Cr18Ni9.321.202、碳鋼、20#、20G、以及合金鋼等。

適用範圍

由於板式平焊法蘭具有良好的綜合性能,所以它廣泛用於化工、建築、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程。

板式平焊法蘭標準

國標法蘭英文(National standardflange)是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼製管法蘭拔婆頁籃催立邀》的規定生產的檔民白榜法蘭片。
GB/T 9112~9124-2010一共包括了以下13項標準:
代替了國標GB/T9112-2000;GB/T10745-1989標準
GB/T 9112-2010 鋼製管法蘭 類型與參數
GB/T 9113-2010 整體鋼製管法蘭
GB/T 9114-2010 帶頸螺紋鋼製管法蘭
GB/T 9115-2010 對焊鋼製管法蘭
GB/T 9116-2010 帶頸平焊鋼製管法蘭
GB/T 9117-2010 帶頸承插焊鋼製管法蘭
GB/T 9118-2010 對焊環帶頸松套鋼製管法蘭
GB/T 9119-2010 板式平焊鋼製管法蘭
GB/T 9120-2010 對焊環板式松套鋼製管法蘭
GB/T 9121-2010 平樂煉巴焊環板式松套鋼製管法蘭
GB/T 9122-2010 翻邊環板式松套鋼製管法蘭
GB/T 9123-2010 鋼製管法蘭蓋
GB/T 9124-2010 鋼製管法蘭
技術條件
本標準規定的壓力標記分為PN標記和Class標記。
PN標記有12個壓力等級
分別為:PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400
Class標記有6個壓力等級
分別為:Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500
國標法蘭的另一層意思為:按照國家標準要求的尺寸、公差範圍等生產的法蘭盤,區別於不按標準尺寸生產的法蘭片也稱二標法蘭(有人叫非標法蘭是不正確的),通常一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的,還有用廢舊鋼材或邊角料鋼材加工法蘭,通常這種鋼材是化學成分和力學性能不達標的廢料,更有甚者用黑鋼廠私煉鋼生產法蘭,這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能和焊接性能,使用時有可能無法和鋼管焊接,或者鋼材本身有裂縫、氣孔等焊接上去後也會漏水。只嘗所以購買法蘭盤時儘量選用國標法蘭。如果資金有限選擇二標法蘭的情況下一定要仔細觀察並測量法蘭尺寸以免上當。

套用技術參數

平焊法蘭的密封面的形式有一下幾類:
凹凸面(MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
榫槽面(TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
全平面(FF ) DN300~3000 DN300~3000 DN300~3000 DN300~800
國標法蘭的另一層意思為:按照國家標準要求的尺寸、公差範圍等生產的法蘭盤,區別於不按標準尺寸生產的法蘭片也稱二標法蘭(有人叫非標法蘭是不正確的),通常一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的,還有用廢舊鋼材或邊角料鋼材加工法蘭,通常這種鋼材是化學成分和力學性能不達標的廢料,更有甚者用黑鋼廠私煉鋼生產法蘭,這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能和焊接性能,使用時有可能無法和鋼管焊接,或者鋼材本身有裂縫、氣孔等焊接上去後也會漏水。所以購買法蘭盤時儘量選用國標法蘭。如果資金有限選擇二標法蘭的情況下一定要仔細觀察並測量法蘭尺寸以免上當。

套用技術參數

平焊法蘭的密封面的形式有一下幾類:
凹凸面(MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
榫槽面(TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
全平面(FF ) DN300~3000 DN300~3000 DN300~3000 DN300~800
