插頭(專利)

《插頭》是中山市開普電器有限公司於2010年4月23日申請的專利，該專利的公布號為CN101820122A，授權公布日為2010年9月1日，發明人是鄒建華。

《插頭》專利涉及一種插頭，包括外殼和安裝體，在安裝體上設有相位動簧片和零位動簧片。在相位動簧片、零位動簧片上方設有橫壓塊，橫壓塊包括有相端和零端，在安裝體上設有相位觸頭和零位觸頭，相端和零端與相位觸頭、零位觸頭分離。在安裝體上設有按鈕組件，按鈕組件包括有設在安裝體上的電磁鐵和可上、下滑動的、帶有內腔的滑動件。在滑動件的內腔中設有復位彈簧。在滑動件的內腔下部設有卡鉤，在橫壓塊上可轉動地連線有拔塊。拔塊的上部與電磁鐵連線，在拔塊的中部設有限位孔，卡鉤可卡在限位孔中。

2018年12月20日，《插頭》專利獲得第二十屆中國專利獎優秀獎。

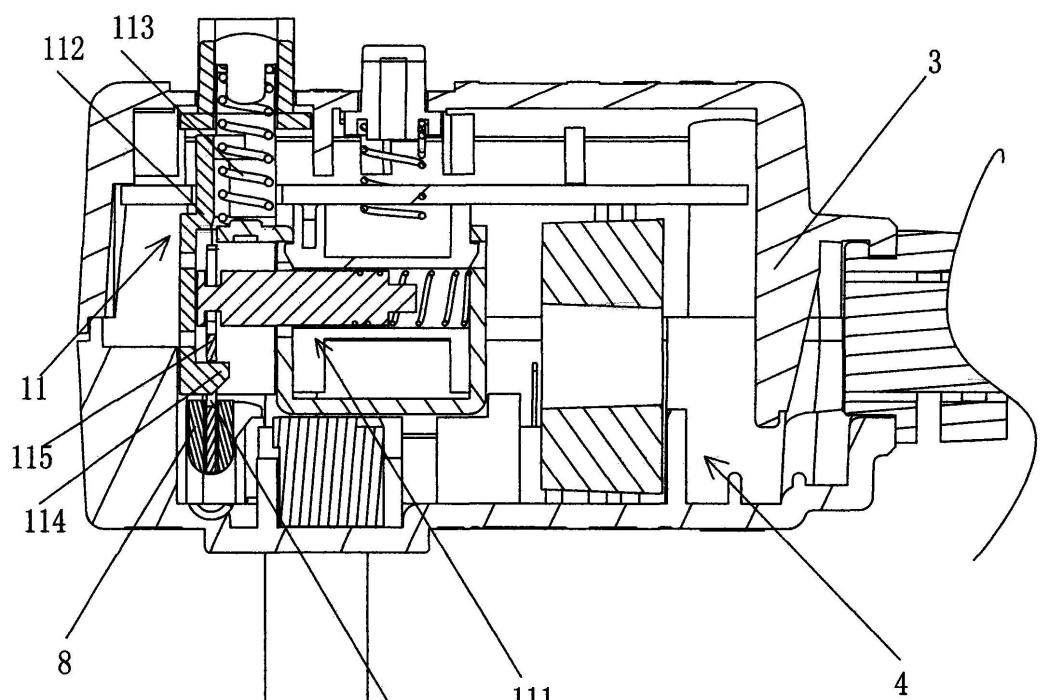

（概述圖為《插頭》摘要附圖）

基本介紹

• 中文名：插頭
• 公告號：CN101820122A
• 授權日：2010年9月1日
• 申請號：2010101603898
• 申請日：2010年4月23日
• 申請人：中山市開普電器有限公司
• 地址：廣東省中山市東鳳鎮興華中路148號
• 發明人：鄒建華
• Int.Cl.：H01R13/66(2006.01)I; H01R13/713(2006.01)I
• 代理機構：中山市科創專利代理有限公司
• 代理人：謝自安
• 類別：發明專利

專利背景

截至2010年4月23日的漏電保護插頭大多都是採用電子元件來保護，而很少有採用機械結構來實現該功能，而電子元件則有時可能會失靈，則對用電安全產生了隱患，有時會造成觸電事故。而有些漏電保護插頭採用機械結構來實現漏電保護，但是這類漏電保護的結構複雜，而且穩定性不高。

發明內容

專利目的

《插頭》專利目的是提供一種結構簡單、能實現漏電保護的插頭。

技術方案

《插頭》專利採用下列技術方案：

插頭，包括有外殼以及設在外殼內的安裝體，在安裝體上設定有相位動簧片和零位動簧片，其特徵在於在相位動簧片、零位動簧片上方設定有橫壓塊，該橫壓塊包括有相應與相位動簧片、零位動簧片電連線的相端和零端，在安裝體上設有與外界電源實現電連線的相位觸頭和零位觸頭，相端和零端在相位動簧片、零位動簧片本身彈力作用下與相位觸頭、零位觸頭分離；在安裝體上設有可帶動橫壓塊的相端和零端相應地壓住相位觸頭和零位觸頭的按鈕組件，該按鈕組件包括有設在安裝體上的電磁鐵和可上、下滑動的、帶有內腔的滑動件，在滑動件的內腔中設有復位彈簧，在滑動件的內腔下部設有卡鉤，在所述橫壓塊上可轉動地連線有拔塊，該拔塊的上部與電磁鐵連線，在拔塊的中部設有限位孔，所述的卡鉤可卡在限位孔中。

如上所述的插頭，其特徵在於所述外殼由上蓋和底蓋組成的，在所述上蓋上設定有復位按鈕孔，所述按鈕組件的按鈕帽置於復位按鈕孔中，所述的相位觸頭、零位觸頭固定在所述的底蓋上，所述的相位動簧片、零位動簧片設定在底蓋上。

如上所述的插頭，其特徵在於在橫壓塊中部設有通孔，所述的拔塊呈倒T形狀，所述的拔塊的底部卡在通孔底部，所述的拔塊上部穿過通孔並與電磁鐵連線。

如上所述的插頭，其特徵在於所述電磁鐵包括有鐵套體和動銜鐵以及線圈，在鐵套體內設定有彈簧，所述動銜鐵置於鐵套體內並線上圈通電時能吸住動銜鐵往裡收縮，並且鐵套體的里端頂在彈簧上。

如上所述的插頭，其特徵在於在安裝體內還設定有護套，在護套上設有導槽，所述的滑動件置於導槽上並沿其滑動。

如上所述的插頭，其特徵在於在所述上蓋上還設有能使電磁鐵通電並動作從而實現插頭斷電的試驗按鈕。

如上所述的插頭，其特徵在於所述的復位彈簧的上端頂在滑動件內部頂面，復位彈簧的下端壓在安裝體上。

改善效果

《插頭》專利利用一個橫壓塊，由於橫壓塊上的相端和零端與相位動簧片、零位動簧片電連線，在相位動簧片、零位動簧片本身彈力作用下，使相端和零端與相位觸頭和零位觸頭分離。

之後利用按鈕組件中的卡鉤將橫壓塊往上帶，使相位動簧片、零位動簧片與相位觸頭、零位觸頭相應地接觸，實現電連通，這種結構簡單、實用。

當要斷電時，則按下試驗按鈕，使電磁鐵動作，從而使相位動簧片、零位動簧片與相位觸頭、零位觸頭相應地分開，確保插頭的用電安全。

附圖說明

圖1是《插頭》專利的剖面圖；

圖2是《插頭》專利除去外殼和安裝體的立體圖之一；

圖3是《插頭》專利除去外殼和安裝體的分解圖之一；

圖4是橫壓塊與拔塊的配合圖；

圖5是圖4的A-A剖面圖；

圖6是《插頭》專利除去外殼和安裝體的立體圖之二；

圖7是《插頭》專利除去外殼和安裝體的立體圖之三；

圖8是《插頭》專利除去外殼和安裝體的分解圖之二；

圖9是《插頭》專利除去上殼的立體圖；

圖10是《插頭》專利的立體圖。

技術領域

《插頭》專利涉及插頭。

權利要求

1.《插頭》專利包括有外殼（3）以及設在外殼（3）內的安裝體（4），在安裝體（4）上設定有相位動簧片（5）和零位動簧片（6），其特徵在於在相位動簧片（5）、零位動簧片（6）上方設定有橫壓塊（8），該橫壓塊（8）包括有相應與相位動簧片（5）、零位動簧片（6）電連線的相端（81）和零端（82），在安裝體（4）上設有與外界電源實現電連線的相位觸頭（7）和零位觸頭（10），相端（81）和零端（82）在相位動簧片（5）、零位動簧片（6）本身彈力作用下與相位觸頭（7）、零位觸頭（10）分離；在安裝體（4）上設有可帶動橫壓塊（8）的相端（81）和零端（82）相應地壓住相位觸頭（7）和零位觸頭（10）的按鈕組件（11），該按鈕組件（11）包括有設在安裝體（4）上的電磁鐵（111）和可上、下滑動的、帶有內腔的滑動件（112），在滑動件（112）的內腔中設有復位彈簧（113），在滑動件（112）的內腔下部設有卡鉤（114），在所述橫壓塊（8）上可轉動地連線有拔塊（115），該拔塊（115）的上部與電磁鐵（111）連線，在拔塊（115）的中部設有限位孔（116），所述的卡鉤（114）可卡在限位孔（116）中。

2.根據權利要求1所述的《插頭》專利，其特徵在於所述外殼（3）由上蓋（1）和底蓋（2）組成的，在所述上蓋（1）上設定有復位按鈕孔（101），所述按鈕組件（11）的按鈕帽置於復位按鈕孔（101）中，所述的相位觸頭（7）、零位觸頭（10）固定在所述的底蓋（2）上，所述的相位動簧片（5）、零位動簧片（6）設定在底蓋（2）上。

3.根據權利要求1或2所述的《插頭》專利，其特徵在於在橫壓塊（8）中部設有通孔（83），所述的拔塊（115）呈倒T形狀，所述的拔塊（115）的底部卡在通孔（83）底部，所述的拔塊（115）上部穿過通孔（83）並與電磁鐵（111）連線。

4.根據權利要求3所述的《插頭》專利，其特徵在於所述電磁鐵（111）包括有鐵套體（1111）和動銜鐵（1113）以及線圈，在鐵套體（1111）內設定有彈簧（1112），所述動銜鐵（1113）置於鐵套體（1111）內並線上圈通電時能吸住動銜鐵（1113）往裡收縮，並且鐵套體（1111）的里端頂在彈簧（1112）上。

5.根據權利要求3所述的《插頭》專利，其特徵在於在安裝體（4）內還設定有護套（13），在護套（13）上設有導槽（131），所述的滑動件（112）置於導槽（131）上並沿其滑動。

6.根據權利要求2所述的《插頭》專利，其特徵在於在所述上蓋（1）上還設有能使電磁鐵（111）通電並動作從而實現插頭斷電的試驗按鈕（14）。

7.根據權利要求3所述的《插頭》專利，其特徵在於所述的復位彈簧（113）的上端頂在滑動件（112）內部頂面，復位彈簧（113）的下端壓在安裝體（4）上。

實施方式

下面結合附圖對《插頭》專利進行詳細描述：

如圖所示，插頭，包括有外殼3以及設在外殼3內的安裝體4。在安裝體4上設定有相位動簧片5和零位動簧片6。在相位動簧片5、零位動簧片6上方設定有橫壓塊8。

所述的橫壓塊8包括有相應與相位動簧片5、零位動簧片6電連線的相端81和零端82。在所述的安裝體4上設有與外界電源實現電連線的相位觸頭7和零位觸頭10。所述的相端81和零端82在相位動簧片5、零位動簧片6本身彈力作用下與相位觸頭7、零位觸頭10分離，這樣插頭下線，保證使用安全。

在所述的安裝體4上設有可帶動橫壓塊8的相端81和零端82相應地壓住相位觸頭7和零位觸頭10的按鈕組件11。用手按下按鈕組件11後，再鬆開手，則實現相端81和零端82相應地壓住相位觸頭7和零位觸頭10，實現電源的連通。

具體來說，所述的按鈕組件11包括有設在安裝體4上的電磁鐵111和可上、下滑動的、帶有內腔的滑動件112。在所述的滑動件112的內腔中設有復位彈簧113。所述的復位彈簧113的上端頂在滑動件112內部頂面，復位彈簧113的下端壓在安裝體4上。在復位彈簧113的彈力作用下，將滑動件112往上頂。

在所述的滑動件112的內腔下部設有卡鉤114，在所述橫壓塊8上可轉動地連線有拔塊115，該拔塊115的上部與電磁鐵111連線，則電磁鐵111動作時能帶動拔塊115轉動。在所述的拔塊115的中部設有限位孔116，所述的卡鉤114可卡在限位孔116中。

所述的外殼3由上蓋1和底蓋2組成的。在所述上蓋1上設定有復位按鈕孔101。所述的按鈕組件11的按鈕帽置於復位按鈕孔101中。所述的相位觸頭7、零位觸頭10固定在所述的底蓋2上，所述的相位動簧片5、零位動簧片6設定在底蓋2上。

在所述的橫壓塊8中部設有通孔83，所述的拔塊115呈倒T形狀，所述的拔塊115的底部卡在通孔83底部，所述的拔塊115上部穿過通孔83並與電磁鐵111連線。

所述電磁鐵111包括有鐵套體1111和動銜鐵1113以及線圈，在鐵套體1111內設定有彈簧1112，所述動銜鐵1113置於鐵套體1111內並線上圈通電時能吸住動銜鐵1113往裡收縮，並且鐵套體1111的里端頂在彈簧1112上。

在安裝體4內還設定有護套13，在護套13上設有導槽131，所述的滑動件112置於導槽131上並沿其滑動。

在所述上蓋1上還設有能使電磁鐵111通電並動作從而實現插頭斷電的試驗按鈕14。

當要實現電連通時，在外力作用下，比如用手按下滑動件112，則往下按到一定程度時，滑動件112的卡鉤114會卡進限位孔116中，之後放開手，則滑動件112在復位彈簧113的彈力作用下往上頂，從而將橫壓塊8往上帶動，從而使橫壓塊8上的相端81和零端82相應地與相位觸頭7和零位觸頭10相接觸，實現電連線，從而實現插頭的電連通。

當要斷開電連通時，在外力作用下，比如用手按下試驗按鈕14，使電磁鐵111通電，則電磁鐵111動作，即線圈通電時吸住動銜鐵1113往裡收縮，則帶動拔塊115順時針轉動，則拔塊115上的限位孔116則會脫離滑動件112的卡鉤114。之後滑動件112在復位彈簧113的彈力作用下往上頂，從而帶著滑動件112往上移，而橫壓塊8上的相端81和零端82在相位動簧片5、零位動簧片6本身彈力作用下與相位觸頭7、零位觸頭10分離，這樣插頭斷開電連線，保證使用安全。

榮譽表彰

2018年12月20日，《插頭》專利獲得第二十屆中國專利獎優秀獎。
