基本介紹
- 中文名：掣鏈器
- 外文名：chain stopper
- 別名：止鏈器或錨鏈制止器
- 學科：船舶工程
- 實質：掣住或夾住錨鏈的專用器具
- 分類：螺旋掣鏈器、閘刀掣鏈器等
概述,作用,類型,閘刀式掣鏈器,螺旋掣鏈器,
概述
掣鏈器是船舶在航行或拋錨時夾住錨鏈的裝置。也稱止鏈器。按CCS規範要求，掣鏈器應能承受相當於錨鏈的實驗負荷，且其應力應不大於其材料屈服強度值的90%。GL，LR及DNV等船級社的規範要求，掣鏈器應能承受所通過錨鏈的最小破斷負荷的80%，在此情況下其受力構件應不產生永久變形。
掣鏈器設定在錨機與錨鏈筒之問的甲板上，用來夾住錨鏈。拋錨後，閘上掣鏈器，可將錨鏈的拉力傳給船體，使錨機不處於受力狀態；航行時，掣鏈器承受錨和部分錨鏈的重力，並將受到錨鏈筒內的錨貼緊船體，不斂發生撞擊。因此，掣鏈器基座及其支撐結構所承受載荷力很大，其結構沒計的合理性直接關係到船舶的安全性能。
作用
①設定在錨機和錨鏈筒之間，固定錨鏈，防止錨鏈滑出；
②將錨和錨鏈產生的抓力直接傳遞至船體，以減輕錨機負荷，保護錨機；
③航行時承受錨的重力和慣性力。
類型
掣鏈器是用來控制錨鏈的主要裝置。常用的掣鏈器有閘刀式和螺旋式兩種，其中閘刀式的結構簡單，使用更為方便。掣鏈器可根據鏈徑和錨鏈的試驗負荷選取。
閘刀式掣鏈器
閘刀掣鏈器閘刀掣鏈器是利用閘刀卡住通過導槽的垂直鏈環止住錨鏈，構造簡單，使用方便。我國造船行業使用的閘刀掣鏈器適用於直徑為12.5～68 mm的錨鏈，其形式如圖《螺旋掣鏈器》所示。
螺旋掣鏈器

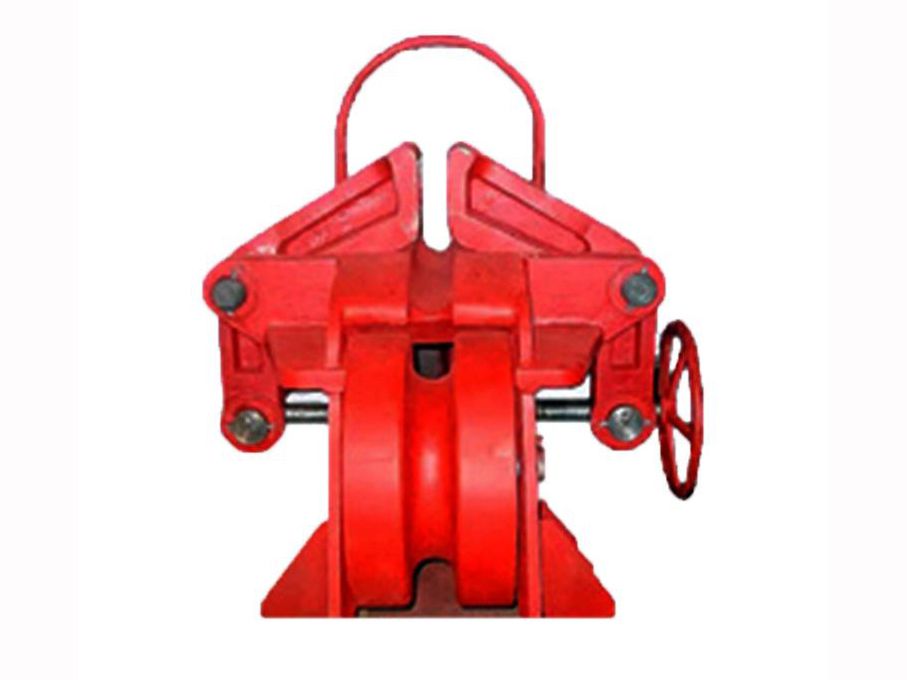

螺旋掣鏈器螺旋掣鏈器設有一對夾緊錨鏈用的夾塊，並配有操縱螺桿，可使夾塊同時收緊或放開，結構較複雜，但使用可靠。我國造船行業中常用的螺旋掣鏈器有兩種形式。
