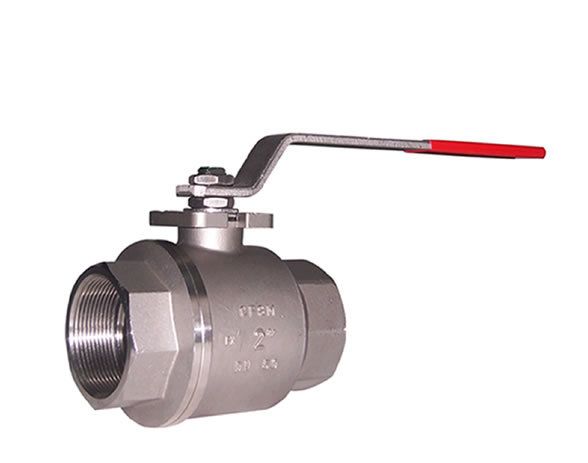

手動球閥

產品概述

手動球閥是本世紀50年代問世的一種閥門，在半個世紀的時間裡，球閥已發展成為一種主要的閥類。球閥主要用於截斷或接通介質，也可用於流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用於分配介質和改變介質的流向。手動球閥主要是根據球閥的驅動方式是通過手輪或者手柄轉動而命名的。

中文名字：手動球閥

英文名字：Manual Ball Valve

手動球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。

手動球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛採用的一種新型閥門，它具有以下優點：

1．流體阻力小，其阻力係數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，球閥的密封面材料廣泛使用塑膠、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便於遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

手動球閥按其通道位置可分為直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項：

1.要留有閥柄旋轉的位置。

2. 不能用作節流。

3帶傳動機構的球閥應直立安裝。

手動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的套用。

它的工作原理如下：

1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，並與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

1關閉時，順時針旋轉手輪，閥桿開始下降並使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌於其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
