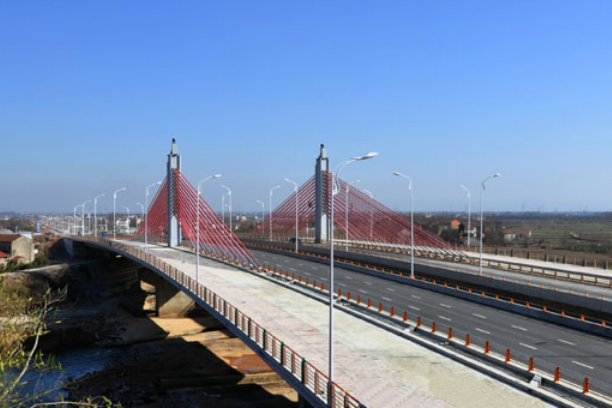

宛溪河大橋

宣城市宛溪河大橋位於水陽江大道東南段延伸工程西段，為左右兩幅橋，每幅均為塔、梁固結的單索麵混凝土箱梁矮塔斜拉橋。橋樑跨越宛溪河、清溪河河口北側，北靠響山，南臨宣城揚子鱷湖風景區鱷東湖，是宣城市最重要的運輸橋樑之一。

基本介紹

• 中文名：宛溪河大橋
• 地理位置：安徽宣城市水陽江大道

建設歷史

宣城市宛溪河大橋工程於2008年3月6日開工，於2009年9月30日圓滿完成了全部工程的施工。

主要參數

橋跨布置：橋樑結構採用分幅布置，每幅均為塔、梁固結的單塔單索麵預應力混凝土箱梁矮塔斜拉橋。左幅計算跨徑88米，其跨徑組合為（45+88+88+45）米，總長266米。右幅主橋計算跨徑88米，其跨徑組合為（45+88+88+55）+35米，總長311米，35米為單跨簡支預應力砼箱梁。
主梁採用單箱三室大懸臂橫斷面預應力混凝土箱梁，採用三向預應力，縱向用OVM系列錨具，橫向用BM15-3錨具，配合直徑s15.2毫米的低鬆弛預應力鋼絞線，標準強度為1860兆帕。豎向採用YGM-32錨具，配合JL32精軋螺紋鋼，標準強度為930兆帕。
主塔結構高23.5米，主塔採用實心矩形截面。為美觀，塔頂增設一裝飾段，裝飾條採用100×80×3毫米不鏽鋼方管。主塔布置在機非分隔帶上，兩幅主塔徑向布置，塔梁固結，半飄浮體系。
墩柱：主墩採用實體式墩，其餘橋墩均採用柱式墩，橋台採用U型台。
樁基礎：主墩下設12根直徑180鑽孔灌注樁。一般橋墩下設4根直徑180鑽孔灌注樁。橋台下設12根直徑150鑽孔灌注樁。
主橋採用單索麵結構，雙排布置在機非隔離帶上，每個塔上設有12對斜拉索，順橋向樑上索間距為4米。
