單模拉線機的線坯在拉拔時只通過一個模，根據捲筒軸的配置其分為立式與臥式兩類。單模拉線機用於粗拉大直徑的圓線、型線以及短料的拉拔，拉制需要頻繁退火的線材。
基本介紹
- 中文名：單模拉線機
- 外文名：Single die drawing machine
- 分類：立式與臥式
- 特點：結構簡單、製造容易、拉拔速度慢
簡介,結構,特點,套用,
簡介
線坯在拉拔時只通過一個模的拉線機稱為單模拉線機。根據其捲筒軸的配置又分為立式與臥式兩類。臥式單模拉線機可分為單頭單模拉線機和雙頭單模拉線機。立式單模拉線機分為單頭單模拉線機和多頭多模拉線機，最多可達24頭，都是由一個電動機驅動，鋼線卷的重量可達2000 kg。
結構

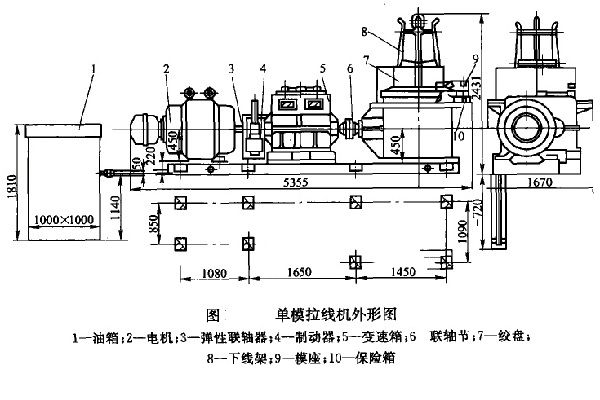

圖1是單模拉線機的外形圖。由圖1可見，拉線機主要由動力部分、傳動部分和工作部分組成。作為電動部分的電動機將電能轉變為機械能，供給工作部分。變速機構和傳動裝置把電動機的能量傳給工作部分，並把電動機的運動改變成工作部分所需要的運動。拉線機的工作部分包括拉拔絞盤和模座。拉線機絞盤的基本結構如圖2所示。絞盤由三部分組成。中段是拉線部分,它與下段的交界處是工件的收人位置，此處的直徑即為絞盤的直徑。通常絞盤的直徑是工件直徑的50倍。中段的長度大約是所收線徑的10~40倍。 該段設有1/20~1/30的斜度，以便線材做軸向運動。上段的直徑比中段略小，也有2°~4°的斜度，這是堆放線材的地方。
特點
單模拉線機的特點是結構簡單，製造容易，但它的拉拔速度慢，一般在6~180m/min範圍內，生產率較低，且設備占地面積較大。
套用
單模拉線機多用於粗拉大直徑的圓線、型線以及短料的拉拔，也用於拉制需要頻繁退火的線材。
圖 3
圖 3為了進一步提高生產率，使拉線機不停車，採用了上卷和卸卷連續自動化。例如電線的生產採用了如圖3所示的拉拔，中間退火、表面處理等連續自動生產線。
