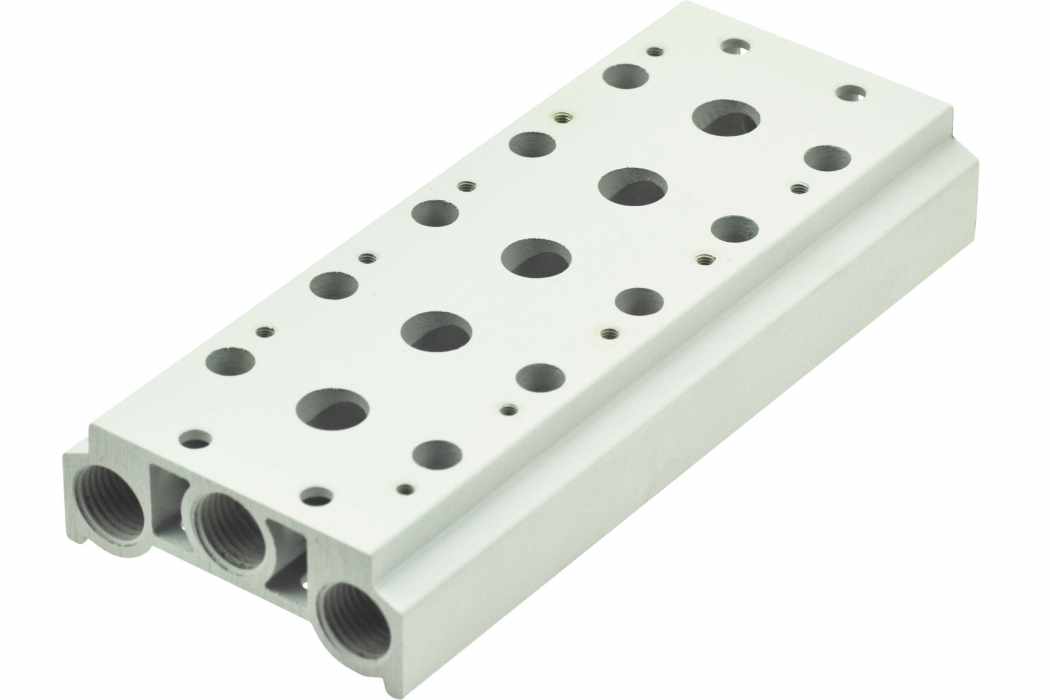

匯流板

匯流板是一種能將多個流體通道匯集到一起的固定物，也叫氣源分配區、閥板、閥座、氣路板。

基本介紹

• 中文名：匯流板
• 外文名：Bus board
• 工作原理：成套自動化設備在設計和使用中
• 匯流板的分類：4V系列
• 材質：6061-T651鋁合金

工作原理

成套自動化設備在設計和使用中，氣源（例如空氣壓縮機）比較單一，而同時工作的電磁閥比較多，就需要把單一的氣源分散到多個電磁閥上去，匯流板可以實現這樣的功能。

匯流板內至少有兩個分別貫穿的通道，分別為進氣口和出氣口，進氣口的空氣是氣源所供應，經過匯流板的分配，從出氣口出來的空氣通過氣動軟管、氣動接頭等配件的銜接，聯接到成套設備中需要空氣的元器件（例如：電磁閥）上。這樣就實現了少量氣源同時供應多個氣動元器件工作。

匯流板的分類

4V系列

4V100M，4V110,4V200M,4V210，4V300M,4V310，4V400M,4V410，4V110盲板，4V210盲板，4V310盲板，4V410盲板，4V100M-B，4V200M-B,4V300M-B,4V400M-B

VF系列

VZ5000,VZ5120，VF3130，VV5F3，VF5120，VV5F5

SY系列

SS5Y3,SY3120，SS5Y5,SY5120，SS5Y7,SY7120，SY3140，SY5140，SY7140

3V系列

3V100M，3V110，3V200M，3V210，3V300M，3V310，3V400M，3V410，3V110盲板，3V210盲板，3V310盲板，3V410盲板，3V100M-B，3V200M-B,3V300M-B,3V400M-B

MVSC

MVSB-180，MVSC-180，MVSA-180,MVSD-180，MVSC-220，MVSC-260，MVSC-300，MVSC-460

4G系列

4GA119，4GD119，4GA219，4GD219，4GA319，4GD319，4KA219

PU系列

AM0501，PU520-02，PU520-03

355系列

520，521，531

TZ系列

TZ511，TZ522

L系列

L1，L12，L2，L22

VQZ

VQZ2000,VQZ2121，VQZ3000

PMB

PMB110，PMB220，PMB330

小金井

110M，180M

FESTO

MFH-5-14-B

PHS

PHS510，PHS520，PHS530

KV系列

KV100，KV200，KV300

匯流板的材質

在製造匯流板所使用的材質中，6061-T651鋁合金所占的比例比較重，可以說幾乎所有的匯流板都是採用這種鋁合金材質製造的。

6061-T651是6061鋁合金的重要構成部分，是通過熱加工預拉伸處理之後出產的品質較高的鋁合金產品，它的強度雖然不能夠和同是鋁合金的2XXX系或者7XXX系進行比較，但是它的鎂、矽合金含量比較多，特性表現的非常明顯。6061-T651鋁合金擁有處理特性非常好、優異的焊接特性以及電鍍特性、優良的抵抗腐化侵蝕特性、韌性較高以及處理之後不容易出現形狀改變、材料緊密沒有缺陷，容易進行拋光、上色膜等處理。

氣體匯流排

  氣體匯流排是指瓶裝高壓氣體，通過此設備減壓到一定的使用壓力，是集中供氣體的一種設備。匯流排由左右兩根匯流主管道組成，中間有四隻高壓閥門，分別控制左右兩組匯流管，每組有相當數量的分閥，軟管及卡具連線氣瓶，中間裝有一塊高壓表，用來檢測匯流管內的壓力，高壓閥門上方分別有兩組減壓器，以便控制調節使用壓力及流量，減壓器上方分別有兩隻低壓閥門，用來控制兩排匯流切換時的低壓氣體，匯流低壓主管道裝有一隻低壓總閥門，用來控制低壓管道的氣體。 

  氣體匯流排是一種集中充氣或供氣的裝置，它是將多隻鋼瓶氣體通過閥門、導管聯接到匯流總管，以便同時對這些鋼瓶充氣；或者經減壓、穩壓後由管道輸送到使用場所的專用設備，以保證用氣器具的氣源壓力穩定可調，並達到不間斷供氣的目的。氣體匯流排可以適用的介質有氦氣、氧氣、氮氣、空氣等氣體，主要用於工礦企業、醫療機構、科研院校等用氣量大的單位。結構合理，工藝先進，操作簡便，是保障安全、實現文明生產的重要裝置。根據氣瓶多少和配置式區分，具有多種結構形式，有1×5瓶組、2×5瓶組、3×5瓶組、5×5瓶組、10×5瓶組等可供選擇，也可根據用戶需要和環境要求作特殊配置。 的氣體壓力適配於所配置的氣瓶公稱壓力。 

  氣體匯流排包括氧氣匯流排、氮氣匯流排、空氣匯流排、氬氣匯流排、氫氣匯流排、氦氣匯流排、二氧化碳匯流排 二氧化碳電加熱匯流排 、丙烷匯流排、丙烯匯流排、乙炔匯流排、氖氣匯流排、笑氣匯流排、、杜瓦罐匯流排等各種氣體匯流排。 

  氣體匯流排根據根據材質還可分為黃銅匯流排和不鏽鋼匯流排；根據操作性能可分為單側式匯流排，雙側式匯流排，半自動匯流排，全自動匯流排，半自動切換、不停氣維修匯流排；根據輸出氣壓的穩定性還可分為單級式匯流排，雙級式匯流排等。
