助卷輥

助卷輥準確地將帶材頭部送到捲筒周圍，其工作條件惡劣，在高溫、高壓、高速並且在衝擊負荷下工作。

基本介紹

• 中文名：助卷輥
• 外文名：Coiling roll
• 作用：將帶材頭部送到捲筒
• 工作環境：在高溫、高壓、衝擊負荷下工作

簡介

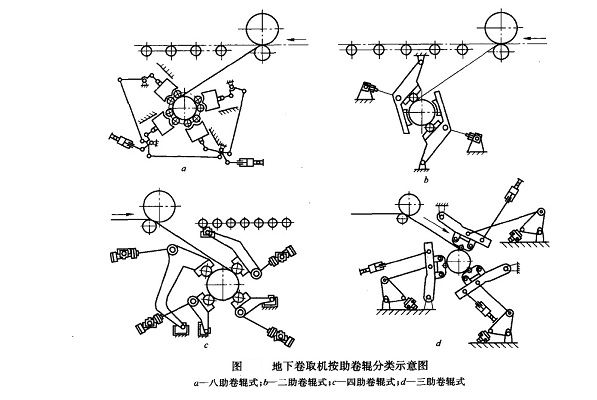

助卷輥的布置十分重要，卷取機按助卷輥數量可分為：八輥式、四輥式、二輥式、三輥式幾種，如圖1所示。助卷輥數量多，卷附性能好，但結構複雜故障多，輥縫調整困難。主要採用的是三輥式卷取機，厚帶材卷取採用四輥卷取機。我國採取的卷取機基本上為三輥式卷取機。

圖 1

工作過程

在卷取過程中，層疊的帶材通過助卷輥輥縫時會造成強烈的衝擊，如圖2所示，因此助卷輥往往是卷取機的薄弱環節。助卷輥直徑一般取300~400mm，採用空心輥可減少質量及動力控制特性，但強度有所減弱；而實心輥增加其慣性質量，對衝擊更為敏感。各助卷輥均由一台直流電機單獨驅動，而傳動軸多為十字軸或球籠連線軸。各助卷輥之間由彎曲導板銜接，彎曲導板半徑略大於捲筒半徑且呈偏心布置，使各彎曲導板與捲筒之間形成一楔形通道，使帶材順利卷上輥筒。

圖 2

助卷輥沿徑向張開和合攏是由單獨氣缸驅動的。助卷輥與卷簡間的輥縫值的大小選取不合適會引起助卷輥跳動，同樣也卷得不緊，甚至打滑。一般是根據帶材厚度、材質及助卷輥的壓力來確定輥縫值的大小，取值比帶材厚度小（0.5~1 mm）；其縫隙調整機構有螺旋千斤頂式和偏心軸式，前者較後者效果好。

控制系統

熱軋卷取機採用液壓或氣液開閉控制系統。液壓助卷輥輥縫設定採用高回響特性的液壓伺服系統，可以實現位置、壓力兩種控制方式，因而取消了緩衝彈簧和機械輥縫調整裝置,實現助卷輥的跳躍控制。雷射探測器和助卷輥上的加速度計可探測帶材頭部的位置;卷簡和夾送輥的測速計可測定卷取速度。這些信息經計算機處理後，由計算機通過伺服系統控制助卷輥開閉液壓缸，層疊的帶頭即將通過助卷輥時，助卷輥瞬時“跳起”,讓過帶頭。液壓助卷輥可有效地消除衝擊，同時也使卷取中的頭部壓痕、劃傷、松卷、塔形等現象大為減少。

作用

助卷輥的作用是：準確地將帶材頭部送到捲筒周圍；以適當壓緊力將帶材壓在捲筒上，增加卷緊度；對帶材施加彎曲加工，使其變成容易卷取的形狀；壓尾部防止帶材尾部上翹和松卷。

表面硬化處理

助卷輥工作條件惡劣，在高溫、高壓、高速並且在衝擊負荷下工作。因此，要求助卷輥要有高硬度耐磨、耐高溫性能。對助卷輥採用表面硬化處理非常廣泛，即在一般輥子表面堆焊或噴塗一層耐磨、耐熱且硬度高的合金，滿足助卷輥的性能要求。這種助卷輥磨損後還可以進行再處理。
