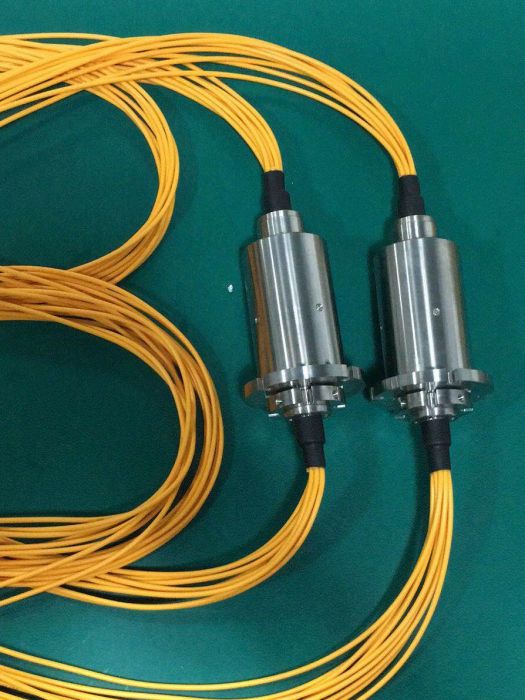

光電滑環

光電滑環，可在相對轉動的部間之間傳輸電能、電信號、光能、光信號，保證能量或者信號在旋轉連線中的正常傳輸。

基本介紹

• 中文名：光電滑環
• 外文名：OERJ
• 別名：光電旋轉接頭，光電組合滑環

定義

光電滑環的定義：一種光電產品，可在相對轉動的部件之間傳輸電能、電信號和光能、光信號，即保證能量或者信號在旋轉連線中的正常傳輸。

常見分類或常見結構

光電滑環，亦稱為光電組合滑環或光電旋轉接頭，光電混合旋轉連線器。一般情況下光纖滑環安裝在過孔導電滑環中心位置，光纖滑環與導電滑環同軸同步旋轉，可傳輸高清視頻信號等。光纖傳輸信號時，由於旋轉連線中無接觸耦合，壽命長。 光電滑環有另外一種結構，是在過孔導電滑環中直接放置光纖或者光纖準直器，形成緊湊型一光多電滑環。

過孔導電滑環與光纖滑環常配合使用，光纖滑環一般傳輸光信號，導電滑環一般提供能量或低速信號。 一般情況下，通信系統中都會用到電，光纖通信系統中使用光端機（光收發模組，光電轉換設備）進行光電轉換，則需要低壓電源。通信系統的控制台，電機，電腦等儀器設備都需要高壓或大功率電力支持。因此光纖通信系統普遍都離不開電，顯然，當導電滑環不能滿足高速信號傳輸時，就會與光纖滑環及光端機等結合。光電滑環相應地出現在該系統中。

光電滑環可以與其它滑環組合，形成多介質滑環，如光電氣滑環，光電液滑環，擴充更多的功能。

典型套用

光電滑環的典型套用，可參考國家專利：

1,《光電滑環傳輸視頻的高速球型攝像機

2,《一種非接觸式光電滑環裝置》

套用架構圖
