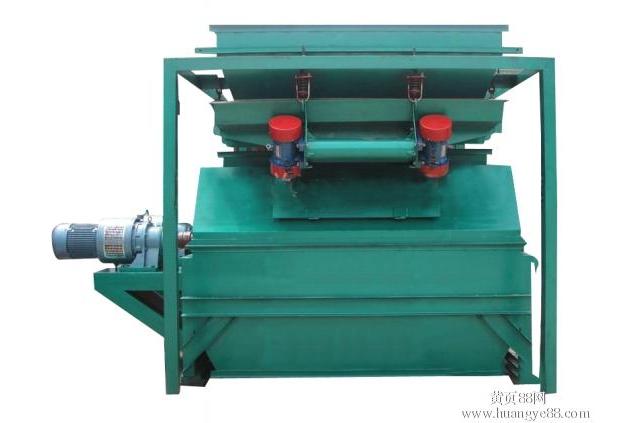

乾選機主要用於從廢石中回收礦石，以及從夾層礦山中分選礦石，清除毛石，提高原礦純度。也可從物料中回收或清除鐵金屬。
基本介紹
- 中文名：乾選機
- 用途：在廢石中回收 分選礦石
- 套用：礦山，冶金等行業
- 主要分類：乾選機和強磁乾選機
- 優勢：節電節水
- 類別：是一種高效礦石分選設備
介紹,優勢,性能特點,複合式設備,
介紹
按照磁場強度的不用可分為乾選機和強磁乾選機，乾選機一般用於磁選鐵礦、磁鐵礦等機械鐵的選別，強磁乾選機一般用於錳礦選鐵、褐鐵礦選鐵、赤鐵礦選鐵等三氧化二鐵的選鐵。按照使用方法的不同分為立式乾選機和臥式乾選機。乾選機主要由圓鋼篩、料倉、振動給料機,皮帶機、強磁滾筒及分礦漏斗組成。套用領域：乾選機廣泛套用與礦山、冶金等行業。
優勢
比老式選廠節電節水，節省設備投資3-5倍以上，如在礦上乾選2噸至20噸出1噸精粉的礦，可提高產量節水、電、運費、礦管費，1-10倍。還可以減少漏礦10%以上，排尾礦碴可減 少90%以上，不用尾礦壩，不用出精粉，硬礦還可以出售石子、沙子。
選礦設備對於品位在10%-20%之間的磁鐵礦石有非常好的效果，單台乾選設備每天可以處理1000多噸礦石，可以將礦石品位提高到50%，排渣量高達80%，排渣後1000噸原礦變為200噸粉礦進進球磨機，產量比原來提高3—5倍。
乾選機具有五大優勢：
①選礦不用水：由於公司乾式磁選機，因此無需用水，與水選相比，一無污泥污水產生，二可節約水資源。以GXC-8180型初選機為例，每年可節約用水60萬噸。
②分選效果好：由於本機採取動態磁系設計，礦料在滾筒表面滑動、位移及翻滾，滾筒不沾料，有利於物料分選，初選品位可提高1-4倍，一次精選品位可達60%以上。
③ 處理能力大：由於公司採用包裹式開放磁系，物料不裹團，無堵塞現象，因此處理能力大，單台初選機的處理原礦量可達50噸以上，還可多機並列並聯使用，可成倍提高產量。
④適應行業廣：公司乾式磁選機，分四大類，有二十多個品種和規格型號。可以滿足各種鐵礦、河砂、尾礦、鋼渣、鋼灰、硫酸渣、磨料、耐火材料、制板、橡膠、糧食等諸多行業的需求，部分設備還可一機多用。
⑤生產效果高：乾選不用水，因此可不受水源限制，常年連續生產，對無水地區，季節性缺水地區，高寒地區，每年可增加100-150個工作日，有效提高設備利用率。
性能特點
1、乾選機的筒表面磁場強度深；
2、乾選機的磁系包角大；
3、乾選機磁場強度穩定；
4、乾選機傳動系統穩定可靠；
5、乾選機能顯著提高礦石入磨質量。
複合式設備
原理
複合式乾選機集多種分選原理為一體，主要有物料在床面作翻轉剝離表層進行分選，利用原煤中所含細粒煤（自升介質）與上升氣流形成懸浮層分選，利用振動產生的離析作用與風力作用的綜合作用分選，利用高密度（矸石）顆粒相互作用而產生的浮力效應進行分選。入選原煤由給料機送到乾選機入料口，進入具有一定縱向和橫向坡度的分選床，在床面上形成一定厚度的物料床層。底層物料與床面接觸，受振動慣性力的作用向背板運動，由背板引導向上翻動，表層輕物料在重力作用下沿床層表面下滑，通過排料擋板，剝離出來成為精煤產品。由於振動力和物料的壓力，使不斷翻轉的物料形成近似螺旋運動，並向矸石端移動。因床面寬度逐漸減縮，密度小的煤不斷從物料層表面剝離，形成灰分由低到高的多種產品，最後剩下矸石和硫鐵礦等密度大的雜質從矸石端排出。風力的作用，一方面使物料層鬆散，以利於物料按密度分層，另一方面上升氣流與物料中所含細粒煤形成氣固兩相懸浮介質層，提高分選精度，能有效地將煤和矸石分離。
複合式乾法選煤系統
其選煤工藝流程包括下列5部分：
1、 原煤準備部分：包括篩分、破碎、運輸，乾選系統中緩衝倉4、給料機5屬原煤準備部分，其作用在於保證乾選機給料量均勻、穩定。其中篩分、破碎、運輸部分由用戶選用配置。
2、 乾法選煤部分：包括乾選機、接料槽、機架、吊掛裝置及工作平台，是乾選系統的核心部分，作用在於將原煤分選加工為若干產品。
3、 供風除塵部分：包括主風機、進風管、吸塵罩、旋風除塵器、袋式除塵器、引風機、排風管及密封簾。其作用：①保證乾選機分選所需的風量；②旋風除塵器與主風機串聯、除去>10μm較粗顆粒煤塵，保護風機葉輪少受磨損；③袋式除塵器與旋風除塵並聯，保證排入大氣中氣體含塵濃度低於國家標準(國家排放標準150 mg/m)，並且直接從乾選機周圍吸入空氣，形成負壓操作，使含塵氣體不從乾選機中外溢，保證工作環境清潔。
4、 產品運輸、儲存部分：由用戶選用配置。
5、 電氣控制部分：包括主選、除塵、輸送三部分組成。
主選電控櫃：包括主風機控制、乾選機控制、給煤機控制。
除塵器電控櫃：包括袋式除塵器、清灰（反吹）風機、迴轉臂電機、引風機、除塵卸料器電機和煤塵輸送機電氣控制。
輸送和其他部分電控櫃：包括原煤和各產品皮帶運輸機、照明及其他電氣控制。
結構
如右圖《複合式乾法機結構示意圖》：
1、床面角度調節螺母； 2、減振彈簧； 3、機架； 4、鋼絲繩； 5、振動電機； 6、矸石門； 7、接料槽； 8、翻板； 9、背板； 10、床面； 11、格條； 12、排料擋板；13、風室； 14、風閥； 15、風管； 16、排渣口。
複合式乾法機結構示意圖
運行中注意事項
① 電器設備不能受潮，尤其是在多雨季節或較長時間停用的情況下，在投入運行前必須用兆歐表測量其絕緣電阻。供電電壓為380V時用500V兆歐表測量，其絕緣電阻應>1兆歐，供電電壓660V時，用1000V兆歐表測量。 ② 經常對電氣櫃進行除塵處理。
③ 經常查看電器元件有無異常情況，像接線點的鬆動、導線的變色、有無異物掉入等。
④ 主風機開車前必須關閉風閥，不允許在開啟風閥的情況下啟動主風機。
⑤ 主風機啟動時間不要調的太短或太長，最好在30秒左右。
⑥ 嚴格按操作順序開車和停車。
常見故障和原因分析
⑴ 主風機或其他電機不能啟動：
① 檢查進線電流電壓是否過低。
② 連線電纜是否過長過細，電壓降過大。
③ 控制迴路繼電器是否按要求動作，熱繼電器和時間繼電器的整定值是否正確。
④ 主電源開關整定電流值小
⑤ 風閥沒關閉到位。
⑵ 主風機或其他電機總電源開關跳閘：
① 檢查總電源開關的整定值
②檢查風機轉向是否正確
③檢查星-角啟動的時間繼電器整定值是否過短
④檢查主迴路接線
⑶主選機振動電機停車制動失效：
①解耗制動時間繼電器整定時間太長使制動電阻燒斷
②主選機停止按鈕沒按到位
