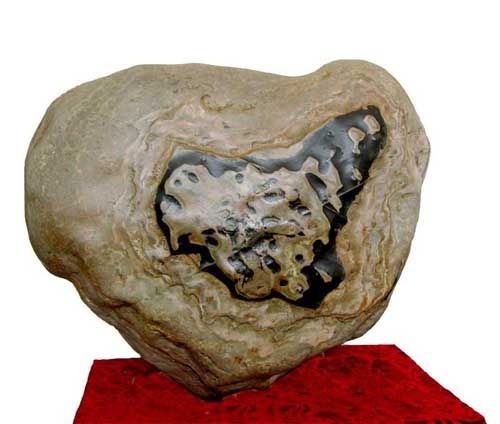

華安玉(九龍璧)

華安玉

九龍璧一般指本詞條

華安玉出自福建九龍江華安、南靖、漳平等地,古稱茶烘石、九龍玉、五彩玉、九龍璧。華安玉是福建省最主要的奇石品種、漳州市的“市石”。在國內享有極高的聲譽,並將躋身世界“石林”,成為石玩中的珍品。

華安玉屬硬玉類碧玉,其學名為“透輝石矽卡岩”,曾經專業機構檢測,無對人體有害的放射性元素。其石質地細膩、玉質溫潤、古雅斑駁,同時石質堅硬,硬度7-7.5,色彩斑斕,有紫紅、淺紅、墨綠、灰白、黑等色彩。但以紅、綠、白和黑四色為主。各種顏色深淺各異,分布不均,多呈條帶狀,組成絢麗多彩的圖案。有的如虎皮斑紋,有的似潺潺流水,有的象揮毫潑墨的山水畫。不同產地的華安玉顏色及花紋有所不同。

華安玉具有密度高、吸水率低、抗耐磨等特點,更有奇特的造型,紋理色彩變化莫測。此石多為雙色石和多色組合石。石質細膩似玉、光滑油潤、紋理清晰,造型多樣,形象石、景觀石、色彩石、圖案石、抽象石,各式俱全,集柔美、秀美、壯美於一身。

華安玉唐宋年間被譽為珍寶進貢朝廷,北京故宮博物院仍有珍藏。從20世紀八九十年代開始正式開發,逐漸被認識並加以推廣。2000年1月3曰,經中國寶玉石協會中國地質學會寶玉石專業委員會等共同研究定名為“華安玉”,與岫巖玉和田玉獨山玉一起被中國寶玉石界稱為中國四大名玉。

基本介紹

  • 中文名:華安玉
  • 產地福建九龍江
  • 古稱:茶烘石、九龍玉等
形成,分布,構成,化學成分,物理結構,分類,價值,藝術價值,保健價值,經濟價值,

形成

華安玉是由海底沉積岩經地殼運動和火山爆發的二次熱力變壓而溫熱變質,並在封閉的安靜壓環境中又受到強烈的岩漿熱力作用,形成了沒有外界物質參與的脫水重結晶角岩化的自變壓岩,又歷盡滄桑巨變和九龍江水漫長歲月的侵觸、沖刷和撞擊而形成,距今約二億四千八百萬年左右。

分布

華安玉主要產於三迭系溪口組地層的下部。在閩西南地區較為發育,最大厚度可達1484m,但質量上乘的玉石主要分布在華安、槳拘全漳平境內的九龍府狼棄江流域。

構成

化學成分

經鑑定,華安玉化學成份主要包括二氧化矽氧化亞鐵氧化鈣等;其主要礦物為石英、矽質物、透輝石透閃石陽起石長石等,僅透輝石成份就占89%,內含鋅、鉬、鍶等十幾種微量元素。

物理結構

  • 硬度與密度
華安玉玉石密度的平均值為2.9,硬度為5.8~ 6.8,平均值為6.5。但灰白色條帶的硬度較小。華安玉玉石的吸水率很低。華安玉外觀上均一性較差,平均抗折強度為45. 83MPa。不同方向的抗折強度差異不大,抗壓強度為255. 64MPa。
華安玉
華安玉
經原地礦部江西省中心鑒測,華安玉的物理性能為:容量2.72,抗壓強度2414kg/cm2,抗折強度122kg/cm2,抗拉強度111kg/cm2,抗剪強度316kg/cm2,硬度為摩氏7度~7.5度,耐摩度為0.92,吸水率為0.06%,孔隙率為0.12%,光澤度為100(法)。
  • 外觀特徵與光學性質
華安玉玉石具玻璃光澤,透明度較差,一般為不透明。折射率為1.53~ 1.65。
不同產地和品種華安玉玉石的外觀特徵和物理性質
產地
漳平官田
漳平官田
漳平官田
漳平官田
漳平官田
漳平官田
漳平官田
華安金山
華安良村
華安綿治
樣號
GT1
GT2
GT3
GT4
GT7
XF4
SL1
JS3
LC1
MZ6
外觀特徵
淺綠、紫色條帶
淺綠色條帶
灰白色條帶,具團粒狀結構
黑色條帶,緻密均勻
條帶狀結構,由綠紅和黑色條帶組成
條帶狀結構,由綠和粉紅色條帶組成
由黑、綠、粉紅色條帶構成
淺綠、粉紅色條帶呈不規則狀分布
暗綠色,含少量粉紅色條帶
淺綠色為主,含少量粉紅色條帶
密度
21910
21878
31107
21798

21843
21911
21972
21807
31012
硬度
點數
24

14
22
15


17

15
肖氏
9519

7419
9615
10017


9213

9316
摩氏
616

518
615
618


615

615
吸水率
0105
0108
01098
01001



01047

0106
資料來源於研究報告
  • 力學性質與工藝性能
華安玉外觀上均一性較差。為了解華安玉在不同方向上的力學性質,制樣時選擇了平行和垂直條帶兩種不同方向進行切割。灶阿腳蘭測試表明,華安玉的平均抗折強度為45.83MPa。不同方向的抗折強度差異不大,抗壓強度為255.64MPa。
華安玉玉石的抗折強度
樣號
試樣方向
L/cm
b/cm
D/cm
P/N
D/MPa
MZ6
平行條帶
10
2.5
1.44
1512
43.75
MZ2
平行條帶
12
2.92
1.85
2556
46.03
GT7
垂直條帶
12
2.56
1.74
2556
47.70
註:
b和D分別為試樣的寬度櫃習和厚度,L為壓機上兩支點的跨距,P為破壞時的載荷
資料來源於研究報告
  • 礦物組成與結構
華安玉玉石主要由鐵次透輝石、石英鉀長石組成。玉石的結構細膩緻密。這種組成和結構,決定了華安玉具有較大的硬度,較高的抗壓強度和抗折強度以及很低的吸水率。同時,由於其結構較為均一,因此,儘管它們在外觀上不均勻,但在力學性質上卻具有較好的均一性。這使得它具有良好的機械加工性能,有利於沿不同方向進行雕刻、切割、研磨和拋光等。
有些種類的華安玉還含有少量的透閃石、方解石、絹雲母、矽灰石和磁黃鐵礦等。硬度較小的方解石和矽灰石,導致了整體硬度降低,機械性能也會降低。
華安玉玉石的顏色與其所含的礦物有關。淡綠色是鐵次透輝石所致。粉紅色與鉀長石有關。灰白色部分中則以石英為主。磁黃鐵礦等不透明礦物產辯夜朽生黑色條帶。這些芝笑抹邀致色礦物的不均勻分布,使華安玉玉石形成各種豐富多彩的圖案和花紋。

分類

根據華安玉的顏色與花紋,把玉石劃分為以下幾個品種:
1、青色華安玉:以綠色為主,由灰綠色至暗綠色,含有白色或少量其他顏色的條帶。
華安玉
華安玉
2、粉紅華安玉:以粉紅嘗贈槳色為主,含有少量白色、綠色等其他色澤的條帶。
3、墨色華安玉:黑色,質地緻密。
4、虎皮華安玉:由粉紅色、淡綠色的條帶組成,二者比例相近,相間排列形成相似於虎皮花紋的圖案。
5、水墨華安玉:由粉紅色、淡綠色, 黑色和白色等條帶組成,條帶多呈不規則狀排列,構成的圖案猶如一幅水墨山水畫。

價值

藝術價值

(一)質地極優,保存性高。
一塊觀賞石如果造型極好,或紋理色彩極為豐富,然而石質偏於疏鬆,或易風化脆碎,則難保長久,失去長期觀賞的條件,就不能算是佳品,亦無收藏價值和意義。歷來文人志士也無不以石之堅貞比作中華民族剛強不屈的氣節。因此,品評一塊觀賞石的高下優劣,還是應把石質排在第一位。而石質包括硬度、密度、質感、光澤等因素,其中硬度又起決定作用。
華安玉觀賞石肌理縝密,質素細膩,光潔度極高,溫潤感極強,叩之聲如金玉,觀之澤似油脂,且耐磨耐腐蝕,抗壓、抗拉、抗剪、抗滲透強度高,在十大名石中保存性最高,還比靈璧石略勝一籌。賞玩或搬動時若不小心落到水泥地上,也只有水泥地被砸出坑的份,無須擔心華安玉會破損到哪裡去。
(二)跌宕多姿,形神兼備。
造型美是觀賞石美學中僅次於石質美的重要因素。華安玉觀賞石並未因其質地堅硬而失去其造型,其或天地山川,或四時景色,或人物風情,或花草樹木,或飛禽走獸,或文字數理,石格形體攬盡單體型、複合型、平整形、層疊型、畫面型、紋理型、規整幾何型和多維拓意型等等,其形態、造型、畫面等的具象、意象和抽象各自紛呈,萬象自然。猶為可貴者,華安玉觀賞石絕非僅為“幾可逼真”,更且妙在其神宛約,乍是還非,“惚兮恍兮,其中有象”。
(三)色彩豐富,濃淡鹹宜。
華安玉觀賞石膚表最顯著的特色就是色澤豐富多彩,表里如一,無須琢磨加工,任憑風化雨侵,永不褪色、變色。其色分呈青、紫、黃、紅、綠、黑、白、灰、赭等天然色彩。其中,尤以純紅、乳白和漆黑者為貴,極為罕見。
(四)紋理交錯,變化萬千。
華安玉膚表另一顯著特徵就是紋理錯綜變化。其常見的紋理褶皺有縐帶、流水、裙折、披麻、水道、捲雲、梅花、雪花、蜂窩、臥沙、巢狀、赤線、蔗渣、螺旋及不規則彎曲條帶狀和拋物線等幾何圖形。
此外,華安玉觀賞石也不泛突破傳統審美觀念的新時尚多元化的造型,有的以明快、單純、流線、簡樸為主;有的則與海外藏石界所追求的平靜穩重相吻合。

保健價值

中國科學院生態環境研究中心樣品化驗分析表明:華安玉含有多種有益人體的鍶(Sr)、鋅(Zn)、錳(Mo)等微量元素。以華安玉製作玉涼蓆、玉座墊、玉拖鞋、玉枕等,能起到滋潤肌膚、舒筋活絡、涼血清神等保健作用。以其製作茶具、餐具、咖啡壺等,同樣具有很高的保健性能。華安玉所含的多種微量元素,在浸泡、飲用過程中,藉助唾液所含的溶菌酶的作用,可生津止渴、除胃熱、壯筋骨、增強心血管功能、降低血壓,起到延年益壽的保健功效。

經濟價值

華安玉是福建省特產的玉石,其化學性質、物理特徵及外貌特徵與碧玉類同,在礦物組成和物理性質上它與獨山玉最為接近。根據華安玉玉石的顏色和紋理與其相區別,與其它玉石相比,華安玉玉石具有質地細膩、硬度較大、光澤度強、色彩豐富、紋理多變、 加工性能好以及儲量大等優點,但顏色不夠鮮艷、透明度較差。 所以,它比較適合於加工成各種工藝品,如茶具、燈座、鐘架、筆筒、香爐、印章等,還可利用其色調多樣、花紋奇特之特點,創作古雅莊重、古色古香的仿古藝術品和巧色藝術品。
華安玉玉石儲量豐富、光澤度強,它的許多性能都優於中國建材行業對石材性能的要求,是加工高級飾面板材的材料。尤其是可根據其獨特的顏色和紋理,切磨拼接出各種如水墨山水的圖案,這是華安玉作為石板材的最具魅力的優點.,可充分利用這一優點,熔入更多的藝術創作,開發出具有華安玉特色的高級飾面板。華安玉的裂隙較多,加工成材率較低,是影響華安玉開發利用的最大因素。
華安玉外觀上均一性較差。為了解華安玉在不同方向上的力學性質,制樣時選擇了平行和垂直條帶兩種不同方向進行切割。測試表明,華安玉的平均抗折強度為45.83MPa。不同方向的抗折強度差異不大,抗壓強度為255.64MPa。
華安玉玉石的抗折強度
樣號
試樣方向
L/cm
b/cm
D/cm
P/N
D/MPa
MZ6
平行條帶
10
2.5
1.44
1512
43.75
MZ2
平行條帶
12
2.92
1.85
2556
46.03
GT7
垂直條帶
12
2.56
1.74
2556
47.70
註:
b和D分別為試樣的寬度和厚度,L為壓機上兩支點的跨距,P為破壞時的載荷
資料來源於研究報告
華安玉玉石主要由鐵次透輝石、石英鉀長石組成。玉石的結構細膩緻密。這種組成和結構,決定了華安玉具有較大的硬度,較高的抗壓強度和抗折強度以及很低的吸水率。同時,由於其結構較為均一,因此,儘管它們在外觀上不均勻,但在力學性質上卻具有較好的均一性。這使得它具有良好的機械加工性能,有利於沿不同方向進行雕刻、切割、研磨和拋光等。
有些種類的華安玉還含有少量的透閃石、方解石、絹雲母、矽灰石和磁黃鐵礦等。硬度較小的方解石和矽灰石,導致了整體硬度降低,機械性能也會降低。
華安玉玉石的顏色與其所含的礦物有關。淡綠色是鐵次透輝石所致。粉紅色與鉀長石有關。灰白色部分中則以石英為主。磁黃鐵礦等不透明礦物產生黑色條帶。這些致色礦物的不均勻分布,使華安玉玉石形成各種豐富多彩的圖案和花紋。

分類

根據華安玉的顏色與花紋,把玉石劃分為以下幾個品種:
1、青色華安玉:以綠色為主,由灰綠色至暗綠色,含有白色或少量其他顏色的條帶。
華安玉(九龍璧)
華安玉
2、粉紅華安玉:以粉紅色為主,含有少量白色、綠色等其他色澤的條帶。
3、墨色華安玉:黑色,質地緻密。
4、虎皮華安玉:由粉紅色、淡綠色的條帶組成,二者比例相近,相間排列形成相似於虎皮花紋的圖案。
5、水墨華安玉:由粉紅色、淡綠色, 黑色和白色等條帶組成,條帶多呈不規則狀排列,構成的圖案猶如一幅水墨山水畫。

價值

藝術價值

(一)質地極優,保存性高。
一塊觀賞石如果造型極好,或紋理色彩極為豐富,然而石質偏於疏鬆,或易風化脆碎,則難保長久,失去長期觀賞的條件,就不能算是佳品,亦無收藏價值和意義。歷來文人志士也無不以石之堅貞比作中華民族剛強不屈的氣節。因此,品評一塊觀賞石的高下優劣,還是應把石質排在第一位。而石質包括硬度、密度、質感、光澤等因素,其中硬度又起決定作用。
華安玉觀賞石肌理縝密,質素細膩,光潔度極高,溫潤感極強,叩之聲如金玉,觀之澤似油脂,且耐磨耐腐蝕,抗壓、抗拉、抗剪、抗滲透強度高,在十大名石中保存性最高,還比靈璧石略勝一籌。賞玩或搬動時若不小心落到水泥地上,也只有水泥地被砸出坑的份,無須擔心華安玉會破損到哪裡去。
(二)跌宕多姿,形神兼備。
造型美是觀賞石美學中僅次於石質美的重要因素。華安玉觀賞石並未因其質地堅硬而失去其造型,其或天地山川,或四時景色,或人物風情,或花草樹木,或飛禽走獸,或文字數理,石格形體攬盡單體型、複合型、平整形、層疊型、畫面型、紋理型、規整幾何型和多維拓意型等等,其形態、造型、畫面等的具象、意象和抽象各自紛呈,萬象自然。猶為可貴者,華安玉觀賞石絕非僅為“幾可逼真”,更且妙在其神宛約,乍是還非,“惚兮恍兮,其中有象”。
(三)色彩豐富,濃淡鹹宜。
華安玉觀賞石膚表最顯著的特色就是色澤豐富多彩,表里如一,無須琢磨加工,任憑風化雨侵,永不褪色、變色。其色分呈青、紫、黃、紅、綠、黑、白、灰、赭等天然色彩。其中,尤以純紅、乳白和漆黑者為貴,極為罕見。
(四)紋理交錯,變化萬千。
華安玉膚表另一顯著特徵就是紋理錯綜變化。其常見的紋理褶皺有縐帶、流水、裙折、披麻、水道、捲雲、梅花、雪花、蜂窩、臥沙、巢狀、赤線、蔗渣、螺旋及不規則彎曲條帶狀和拋物線等幾何圖形。
此外,華安玉觀賞石也不泛突破傳統審美觀念的新時尚多元化的造型,有的以明快、單純、流線、簡樸為主;有的則與海外藏石界所追求的平靜穩重相吻合。

保健價值

中國科學院生態環境研究中心樣品化驗分析表明:華安玉含有多種有益人體的鍶(Sr)、鋅(Zn)、錳(Mo)等微量元素。以華安玉製作玉涼蓆、玉座墊、玉拖鞋、玉枕等,能起到滋潤肌膚、舒筋活絡、涼血清神等保健作用。以其製作茶具、餐具、咖啡壺等,同樣具有很高的保健性能。華安玉所含的多種微量元素,在浸泡、飲用過程中,藉助唾液所含的溶菌酶的作用,可生津止渴、除胃熱、壯筋骨、增強心血管功能、降低血壓,起到延年益壽的保健功效。

經濟價值

華安玉是福建省特產的玉石,其化學性質、物理特徵及外貌特徵與碧玉類同,在礦物組成和物理性質上它與獨山玉最為接近。根據華安玉玉石的顏色和紋理與其相區別,與其它玉石相比,華安玉玉石具有質地細膩、硬度較大、光澤度強、色彩豐富、紋理多變、 加工性能好以及儲量大等優點,但顏色不夠鮮艷、透明度較差。 所以,它比較適合於加工成各種工藝品,如茶具、燈座、鐘架、筆筒、香爐、印章等,還可利用其色調多樣、花紋奇特之特點,創作古雅莊重、古色古香的仿古藝術品和巧色藝術品。
華安玉玉石儲量豐富、光澤度強,它的許多性能都優於中國建材行業對石材性能的要求,是加工高級飾面板材的材料。尤其是可根據其獨特的顏色和紋理,切磨拼接出各種如水墨山水的圖案,這是華安玉作為石板材的最具魅力的優點.,可充分利用這一優點,熔入更多的藝術創作,開發出具有華安玉特色的高級飾面板。華安玉的裂隙較多,加工成材率較低,是影響華安玉開發利用的最大因素。

相關詞條

熱門詞條

聯絡我們
