基本介紹
- 中文名：主光束
- 外文名：chief ray
- 別名：主光線
- 領域：光學
- 定義：通過孔徑光闌的中心到達像邊緣
- 相關名詞：邊緣光束
主光束簡介,邊緣光束,光學用語,光瞳,入瞳,出瞳,光闌,孔徑光闌,
主光束簡介

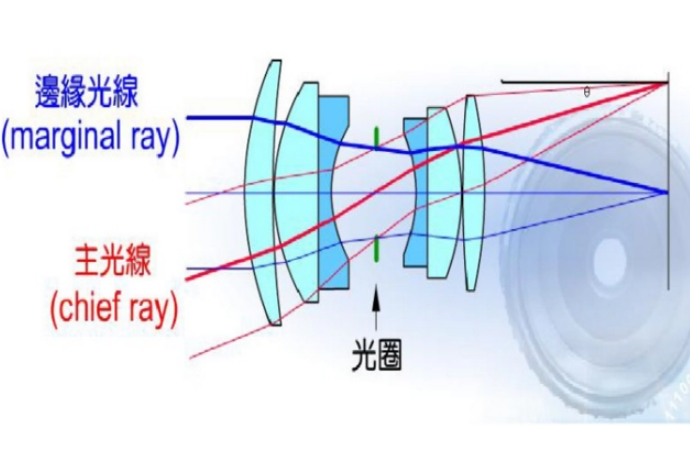

主光束就是光線由物的邊緣出射，通過孔徑光闌的中心最後到達像的邊緣的光束，如圖1所示，紅色的光束就是主光束。
當考慮到護真光闌，則主光束的定義為只穿過光闌中央的光線。如果有光瞳像差（這是客觀存在的）那么主光束可以穿過近軸入光瞳（如果不用準直）或光闌中央（用準直）但一般說來，不會二者同時存在。
ZEMAX從不用主光束來計算，主要的計算是參考主要的或中央光線。注意質心參數優於主光束。因為它在像面上受到的干擾小。
邊緣光束
在幾何光學系統設計中，有兩條最關鍵的光線：一條是主光束，來自物方最大或特定視場，經過光瞳中心。
另一條就是邊緣光線，來自物方中心，經過光瞳最邊緣。
主光束
邊緣光束
光學用語
光瞳
光瞳，又叫孔徑光闌的像，對通過光學系統的光束起限制作用的光學元件。它可以是光學元件（如透鏡、反射鏡等）本身的框線，也可以是另外設定的帶圓孔的不透光屏。
入瞳
入瞳和出瞳相對應，把孔徑光闌在物空間的共軛像稱為“入瞳”，入瞳的位置和直徑代表了入射光束的位置和口徑。入瞳和出瞳對整個系統來說是物和像的關係。
出瞳
光闌
光闌是光具組件中光學元件的邊緣、框架或特別設定的帶孔屏障，大小由透鏡框和其他金屬框決定。往往這樣限制光束還不夠， 還要在鏡頭中設定一些帶孔的金屬薄片來限制光束， 稱為光闌。光闌的通光孔一般呈圓形， 其中心在透鏡的中心軸上，鏡頭的金屬框也是一種光闌。
孔徑光闌
光學系統中能限制成像光束的開孔屏和各種成像元件(如透鏡、稜鏡等)的框線。無論何種成像光學儀器都有光闌，簡單照相機中，鏡頭L的框線、光圈MM′和底片架的框線NN′都是該系統的光闌。光闌是光學系統中的一種重要光學元件，視其在光學系統中的不同作用，可分為孔徑光闌和視場光闌。孔徑光闌——光學系統中限制成像光束最甚的光闌。又稱有效光闌，簡稱孔闌。
