中頻彎管

中頻彎管簡介

中頻彎管機是採用中頻電感應加熱，將工件在局部加熱的條件下進行彎曲。與一般冷態彎管機相比，不僅不需要成套的專用模具，而且工具機體積也只占同樣規格的冷態彎管機的1/3～1/2。中頻熱彎管工藝是現有各種彎管工藝中最為經濟有效的一種。

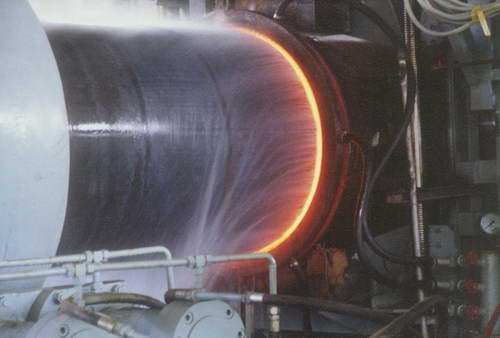

中頻彎管的過程是在鋼管待彎部分套上感應圈，用機械轉臂卡住管頭，在感應圈中通入中頻電流加熱鋼管，當鋼管溫度升高到塑性狀態時，在鋼管後端用機械推力推進，進行彎制，彎制出的鋼管部分迅速用冷卻劑冷卻, 這樣邊加熱、邊推進、邊彎制、邊冷卻，不斷將彎管彎制出來。

中頻彎管目前廣泛套用於電力、石油、化工、航海、核工業等工程領域的管道預製中，但中頻彎管在起弧處波浪褶皺明顯偏大，特別是彎曲半徑小於3Do（Do為管外徑）時，內弧波浪褶皺更大，嚴重影響產品的外觀質量，這是幾十年來國產彎管機無法解決也急需解決的問題。

1.中頻彎管採用垂直外特性的電源，直流時採用正極性（焊絲接負極）

2.中頻彎管一般適合於6mm以下薄板的焊接，具有焊縫成型美觀，焊接變形量小的特點

3.保護氣體為氬氣，純度為99.99%。當焊接電流為50~50A時，氬氣流量為8~0L/min，當電流為50~250A時，氬氣流量為2~5L/min。

4.焊接電弧長度，焊接普通鋼時，以2~4mm為佳，而焊接不鏽鋼時，以~3mm為佳，過長則保護效果不好。

5.中頻彎管為防止焊接氣孔之出現，焊接部位如有鐵鏽、油污等務必清理乾淨。

6.鎢極從氣體噴嘴突出的長度，以4~5mm為佳，，在角焊等遮蔽性差的地方是2~3mm，在開槽深的地方是5~6mm，噴嘴至工作的距離一般不超過5mm。

7.中頻彎管對接打底時，為防止底層焊道的背面被氧化，背面也需要實施氣體保護。

8.防風與換氣。有風的地方，務請採取擋網的措施，而在室內則應採取適當的換氣措施。

9.中頻彎管為使氬氣很好地保護焊接熔池，和便於施焊操作，鎢極中心線與焊接處工件一般應保持80~85°角,填充焊絲與工件表面夾角應儘可能地小，一般為0°左右。

1)該工藝可以避免傳統彎管工藝成形時，管壁凸邊受拉減薄，管壁凹邊受壓增厚而造成的彎管壁厚不均勻現象。

2)採用該工藝可以推制出壁厚均勻的小半徑（R≈D）、薄壁（t/D≈0.015）180彎頭，這是其它彎管工藝無法實現的。

3)若各種工藝參數設計合理，該工藝可保證彎管成形過程中各部位管壁厚度始終保持不變，即一直等於變形前的直管坯管壁厚度。

4)採用該工藝可在同一牛角芯棒上一次推制出相同口徑的45°、90°、180°等多種彎曲角度的彎管，生產效率高。

1.以材質劃分：

碳鋼: ASTM/ASME A234 WPB、WPC

合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV
