中山二橋

中山二橋

中山二橋(The Second Zhongshan Bridge),是中國廣東省中山市境內的過河通道,跨越岐江河石岐河)水道,是中山市城區的交通主動脈。

1993年7月25日,中山二橋動工興建;1995年7月8日,中山二橋建成通車。

中山二橋線路東起悅秀路,西至翠景路;大橋全長617米,寬度為40米,橋面為雙向六車道城市主幹道,設計速度為80至100千米/小時。

基本介紹

  • 中文名:中山二橋
  • 外文名:The Second Zhongshan Bridge
  • 始建日期:1993年7月25日
  • 投用日期:1995年7月8日
  • 所屬地區:中國廣東省中山市
  • 類型拱橋特大橋公路橋
  • 長度:617 m
  • 寬度:40 m
  • 設計速度:80—100千米/小時
  • 起止位置:悅秀路,翠景路
  • 途經線路:博愛一路,博愛二路
  • 管理機構:中山市交通運輸局
歷史沿革,橋樑位置,建築設計,建築結構,設計參數,建設成果,文化特色,價值意義,

歷史沿革

1993年7月25日,中山二橋動工興建。

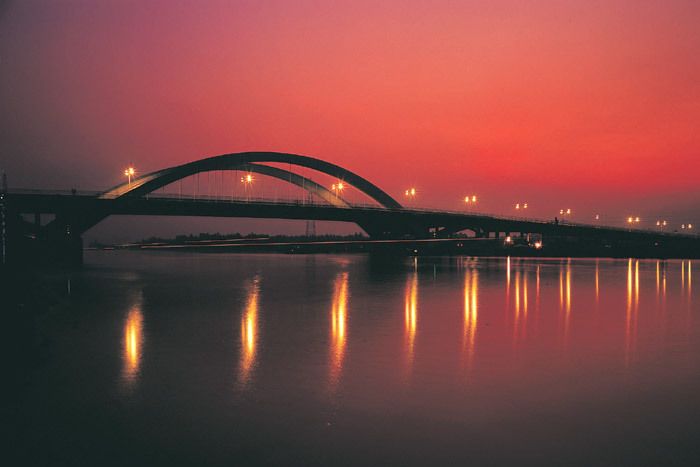

中山二橋夜景中山二橋夜景
1995年7月8日,中山二橋建成通車。
2011年5月,中山二橋塗裝和改造開工。6月21日,中山市發展和改革局審批中山二橋樑安裝伸縮縫工程項目。10月7日,中山二橋塗裝和改造工程基本完工。
2015年4月18日至19日,中山二橋實施交通管制。

橋樑位置

中山二橋位於中山城區西南部,線路東起悅秀路,西至翠景路,途經線路為博愛一路和博愛二路,跨越岐江河石岐河)水道,東距上游中山一橋約1千米,南距下游岐江河大橋約1.5千米。
中山二橋橋面中山二橋橋面

建築設計

建築結構

  • 整體布局
中山二橋分別由主橋、引橋、拱肋、吊桿、匝道等組成,主橋路段呈西至東方向布置。
  • 設計特點
結構特點
主橋
中承式無風撐方鋼管砼系桿拱,與東西引橋相接的過渡孔為跨徑29米的預應力砼簡支組合箱梁。主梁為鋼箱梁,基礎採用混凝土擴大基礎。過渡孔共兩孔,為24片V形肋組合預應力砼箱梁。
引橋
兩側引橋為先張法預應力砼空心板梁。
梯道
採用直線型等截面連續鋼箱梁,梯道頂部與主梁焊接,下部平置於基礎落地平台。
墩柱
採用熱軋無縫鋼管。

設計參數

中山二橋全橋總長621米,其中主橋(41+125+41)米,引橋492米,橋面寬40米,過渡孔為27.5米;兩側引橋各分別設(10x16)平方米和(12x16)平方米的先張法預應力砼空心板梁。南側1.25米高主箱梁長37米,最大跨徑29米;北側1.0米高主箱梁80米,最大跨徑24米,主梁總長117米。共有單柱橋樑基礎8個(2x2x0.8)立方米,雙柱橋樑基礎3個(2.5x4x0.8)立方米,墩柱共24根。中孔拱肋高2.5至3.5米,邊孔拱肋高2.0至2.5米。主橋兩側共設吊桿36根,立柱20根,間距5米。
中山二橋側面中山二橋側面
技術標準
道路等級
城市Ⅱ級主幹道
車道設定
雙向六車道
設計速度
80至100千米/小時
汽車荷載
超汽—20,掛-120
人群荷載
4.5千牛/平方米
航道等級
按三級航道設計
通航標準
淨高10米,淨寬60米
地震烈度
按7級設防
參考資料:

建設成果

  • 技術難點
中山二橋在建設時遇到以下難點和採用的施工技術及特點:
1.中山二橋橋址工程地質屬珠江三角洲沖積平原,東岸沖積層薄,殘積土層較厚,基岩埋藏淺;西岸沖積層厚基岩埋藏深以花崗岩為主。兩岸地表原均為魚塘經人工填土整平。
2.中山二橋為廣東省內首座主橋整橋面40米寬的特大橋,為當時中國國內規模最大的中承式無風撐方鋼管砼系桿拱橋,建設難度大。
3.由於主梁外形尺寸長度、寬度均較大,重量亦較重。鋼樑在工廠組裝後,再運輸至施工現場進行起吊安裝。
  • 夜遊岐江
岐江游遊船從岐江公園臨時碼頭出發,北到岐江橋,掉頭向南行駛,一路經過中山一橋、中山二橋、南外環橋,過南外環橋再迴轉,全程6.6千米,中山二橋“長橋飛瀑”的燈飾點亮。
中山二橋夜景中山二橋夜景
中山二橋的建成,減少了中山路及原廣珠公路的交通壓力。(《中山年鑑 1991-1997》評)
多雲的中山二橋多雲的中山二橋
中山二橋作為中山市城區的交通主動脈,對緩解舊城區交通擁堵狀況和開發西部城區具有重要作用。(《公路與汽運》 評)
