《一種冰櫃》是安徽康佳同創電器有限公司於2014年6月30日申請的發明專利，該專利申請號為2014103087810，公布號為CN104019621A，專利公布日為2014年09月03日，發明人是陶曉彥。
《一種冰櫃》包括食品儲存區域，其包括：安裝在食品儲存區域內且用於除去食品儲存區域內異味氣體的除臭裝置；設定在食品儲存區域內且用於檢測食品儲存區域內異味氣體的感測器，且感測器檢測到異味氣體後則發出信號；接收該感測器發出的信號並控制除臭裝置工作的控制器。工作時，感測器檢測食品儲存區域內是否存在異味氣體，當檢測到異味氣體後發出信號給控制器，控制器則控制除臭裝置開始工作對食品儲存區域進行除臭處理，直至食品儲存區域內沒有異味氣體。通過上述設定可實現對冰櫃內的除臭處理，提高冰櫃的使用安全性。
2020年7月17日，《一種冰櫃》獲得安徽省第七屆專利獎優秀獎。
（概述圖為《一種冰櫃》的摘要附圖）
基本介紹
- 中文名：一種冰櫃
- 公布號：CN104019621A
- 公布日：2014年09月03日
- 申請號：2014103087810
- 申請日：2014年6月30日
- 申請人：安徽康佳同創電器有限公司
- 地址：安徽省滁州市經濟技術開發區金陵路與同樂路交匯處
- 發明人：陶曉彥
- 代理機構：北京集佳智慧財產權代理有限公司
- 代理人：魏曉波
- Int.Cl.：F25D29/00(2006.01)I
- 類別：發明專利
專利背景,發明內容,專利目的,技術方案,改善效果,附圖說明,技術領域,權利要求,實施方式,榮譽表彰,
專利背景
冰櫃作為食物或其他物品保持恆定低溫冷態的電器，在人們生活中占據著十分重要的地位。在日常生活中，人們將果蔬或其他食品放入冰櫃中，以延長其保存時間，但經常因忘記或其他原因使其在冰櫃內放置太久，而發生變質，不僅造成浪費，甚至會嚴重污染冰櫃，令人作嘔卻又不得不親手清理，造成極大的麻煩，而且食物腐敗之後會在冰櫃內產生異味，影響食品的安全性。因此，如何對冰櫃內部進行除臭，是該領域技術人員需要解決的技術問題。
發明內容
專利目的
《一種冰櫃》的目的是提供一種冰櫃，以對冰櫃內部進行除臭。
技術方案
《一種冰櫃》包括食品儲存區域，還包括：安裝在所述食品儲存區域內且用於除去所述食品儲存區域內異味氣體的除臭裝置；設定在所述食品儲存區域內且用於檢測所述食品儲存區域內異味氣體的感測器，且所述感測器檢測到異味氣體後發出信號；接收所述感測器發出的信號並控制除臭裝置工作的控制器。優選地，上述的冰櫃中，還包括用於記錄並顯示所述食品儲存區域內氣體品質變化的冰櫃顯示器。優選地，上述的冰櫃中，還包括用於記錄所述除臭裝置工作時間的計時器，且當所述除臭裝置持續工作預設時間時發出信號；接收所述計時器發出的信號，並發出警報的報警裝置。優選地，上述的冰櫃中，所述感測器為具有還原性的感測器。優選地，上述的冰櫃中，所述感測器為能夠被還原而改變阻值的金屬氧化物感測器。優選地，上述的冰櫃中，所述除臭裝置為能夠吸附並催化分解高分子有機氣體的除臭裝置或負高壓淨化空氣的電子裝置。優選地，上述的冰櫃中，所述食品儲存區域為冷凍室或冷藏室。
改善效果
《一種冰櫃》包括食品儲存區域，其包括：安裝在食品儲存區域內且用於除去食品儲存區域內異味氣體的除臭裝置；設定在食品儲存區域內且用於檢測食品儲存區域內異味氣體的感測器，且感測器檢測到異味氣體後則發出信號；接收該感測器發出的信號並控制除臭裝置工作的控制器。工作時，感測器檢測食品儲存區域內是否存在異味氣體，當檢測到異味氣體後發出信號給控制器，控制器則控制除臭裝置開始工作對食品儲存區域進行除臭處理，直至食品儲存區域內沒有異味氣體。通過上述設定可實現對冰櫃內的除臭處理，提高冰櫃的使用安全性。
附圖說明

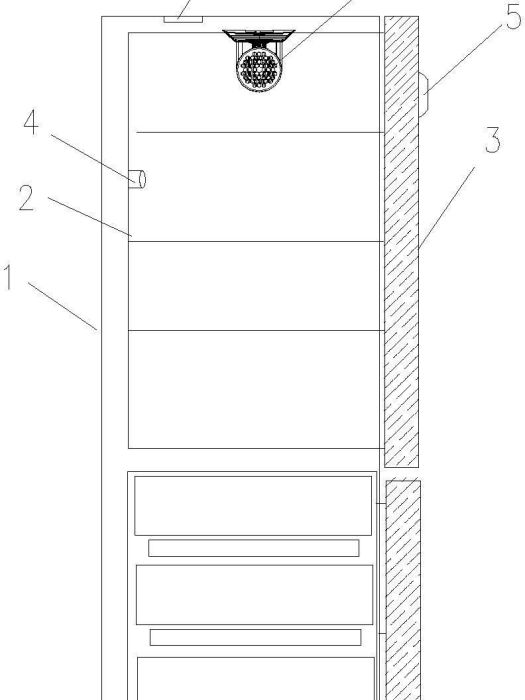

圖1為《一種冰櫃》實施例提供的冰櫃的結構示意圖；
圖2為該發明實施提供的感測器的接線原理圖。
技術領域
《一種冰櫃》涉及家用電器技術領域，特別涉及一種冰櫃。
權利要求
1.《一種冰櫃》特徵在於，還包括：安裝在所述食品儲存區域內且用於除去所述食品儲存區域內異味氣體的除臭裝置（7）；設定在所述食品儲存區域內且用於檢測所述食品儲存區域內異味氣體的感測器（4），且所述感測器（4）檢測到異味氣體後發出信號；接收所述感測器（4）發出的信號並控制除臭裝置（7）工作的控制器（6）；還包括用於記錄所述除臭裝置（7）工作時間的計時器，且當所述除臭裝置（7）持續工作預設時間時發出信號；接收所述計時器發出的信號，並發出警報的報警裝置。
2.根據權利要求1所述的冰櫃，其特徵在於，還包括用於記錄並顯示所述食品儲存區域內氣體品質變化的冰櫃顯示器。
3.根據權利要求1或2所述的冰櫃，其特徵在於，所述感測器（4）為具有還原性的感測器。
4.根據權利要求3所述的冰櫃，其特徵在於，所述感測器（4）為能夠被還原而改變阻值的金屬氧化物感測器。
5.根據權利要求3所述的冰櫃，其特徵在於，所述除臭裝置（7）為能夠吸附並催化分解高分子有機氣體的除臭裝置或負高壓淨化空氣的電子裝置。
6.根據權利要求3所述的冰櫃，其特徵在於，所述食品儲存區域為冷凍室或冷藏室（2）。
實施方式
參考圖1所示，《一種冰櫃》包括冰櫃箱體1內的食品儲存區域，其包括：安裝在食品儲存區域內且用於除去食品儲存區域內異味氣體的除臭裝置7；設定在食品儲存區域內且用於檢測食品儲存區域內異味氣體的感測器4，且感測器4檢測到異味氣體後則發出信號；接收該感測器4發出的信號並控制除臭裝置7工作的控制器6。 該申請中的異味氣體解讀為食品發霉和腐敗散發的氣體。工作時，感測器4檢測食品儲存區域內是否存在異味氣體，當檢測到異味氣體後發出信號給控制器6，控制器6則控制除臭裝置7開始工作對食品儲存區域進行除臭處理，直至食品儲存區域內沒有異味氣體。通過上述設定可實現對冰櫃內的除臭處理，提高冰櫃的使用安全性。具體的實施例中，該冰櫃還包括用於記錄並顯示食品儲存區域內氣體品質變化的冰櫃顯示器。通過設定冰櫃顯示器可時刻監測冰櫃內部的氣體品質，即當冰櫃內沒有異味氣體時則氣體品質較高，而當冰櫃內出現異味氣體後則氣體品質較低。在實際中，該領域技術人員可根據不同的需要設定不同等級的數值並對應冰櫃內異味氣體濃度的大小。 進一步的實施例中，該冰櫃還包括用於記錄除臭裝置7工作時間的計時器，且當除臭裝置7持續工作預設時間時發出信號；接收上述技術器發出的信號，並發出警報的報警裝置。若除臭裝置7長時間工作則說明冰櫃的食品儲存區域內的食物存在腐敗的可能，需要提醒用戶及時開箱檢查，避免造成更大的浪費。在實際中，對於預設時間可根據實際需要進行設定，在此不做具體限定。具體地，該報警裝置安裝在冰櫃門體3上，而除臭裝置7安裝在靠近冰櫃門體3的箱體內膽側壁上。進一步地，將上述的冰櫃顯示器和報警裝置集成在一起形成報警顯示裝置5，並將該報警顯示裝置安裝在冰櫃門體3的外側。
該申請中提供的感測器4為具有還原性的感測器，以與還原性氣體結合，使感測器4被還原而檢測到異味氣體，並發出信號給控制器6。具體地，該申請中將該感測器4設定為能夠被還原性而改變阻值的金屬氧化物感測器。食物腐敗會後釋放出還原性氣體（有機高分子氣體），當該還原性氣體經過時，還原性氣體會捕獲感測器4上的氧原子，從而改變感測器4的阻值，即實現感測器4的檢測工作。 優選的實施例中，除臭裝置7為能夠吸附並催化分解高分子有機氣體的除臭裝置或負高壓淨化空氣的電子裝置。由於食物腐敗會釋放有機高分子氣體，為了除去異味氣體該申請的核心是通過與該氣體發生反應而使其改變性質。如圖2所示，提供了一種感測器的接線原理圖，工作時：在裝置管腳a和管腳b之間施加VH的直流電壓，裝置管腳c串聯一RL電阻後接零線，於是在電阻RL的兩端就有一電壓VRL作為輸出，當該感測器4的周圍氣體成分發生變化時，VRL會相應的產生變化，可以通過單片機或模擬電路對此電壓做判斷，進一步控制報警顯示裝置的開停，由於線路連線及控制部分及易完成，不再贅述。在實際中還可將除臭裝置7設定為負高壓淨化空氣的電子裝置，工作時，該負高壓淨化空氣的電子裝置的負離子發生器產生大量負離子以達到清潔、淨化空氣的目的。 在上述技術方案的基礎上，該申請中的食品儲存區域為冷凍室或冷藏室2。在生產過程中可根據不同的需要將上述結構安裝在冰櫃的冷凍室或冷藏室2內。
榮譽表彰
2020年7月17日，《一種冰櫃》獲得安徽省第七屆專利獎優秀獎。
