olink光端機

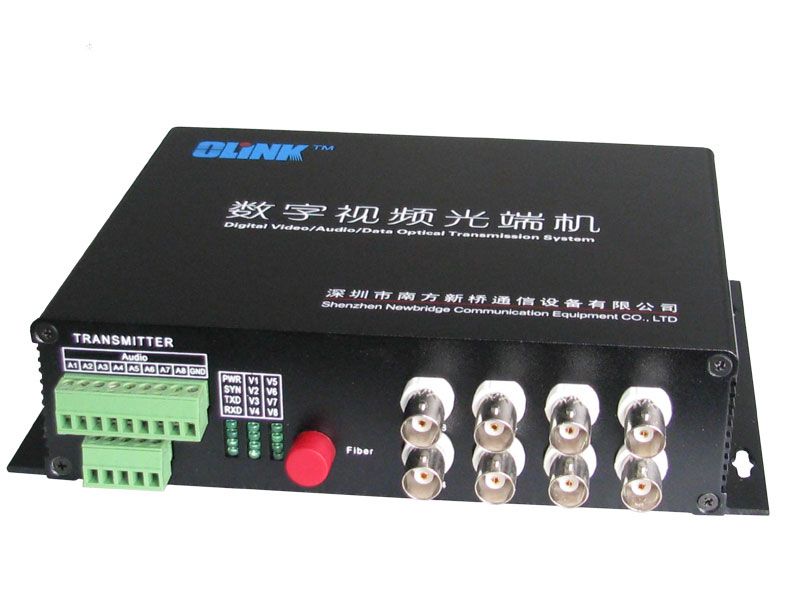

OLINK光端機，全名OLINK數字視頻光端機，是深圳市南方新橋通信設備有限公司獨立研發、生產、銷售的主要產品之一。用於視頻監控的遠距離信號傳輸，屬於光纖傳輸設備。

基本介紹

• 中文名：olink光端機
• 全稱：OLINK數字視頻光端機
• 所屬公司：深圳市南方新橋通信設備有限公司
• 屬性：光纖傳輸設備

概述

目前市場涉及到全國範圍以致於全球。生產執行ISO9001質量管理體系，通過公安部檢測。

目錄

一、系列

二、參數

三、用途

四、案例

系列

OLINK光端機分有M系列數字視頻光端機、機架系列數字視頻光端機以及多業務/集中管理系列光端機三種系列，M系列光端機常規的有：

“1路視頻+1路雙向數據+一路雙向音頻”“2路視頻+1路雙向數據+1路雙向音頻”“4路視頻+1路雙向數據+1路雙向音頻”“8路視頻+1路反向數據”等規格機架系列光端機常規的有：

1路視頻+1路雙向數據+一路雙向音頻

2路視頻+1路雙向數據+1路雙向音頻

4路視頻+1路雙向數據+1路雙向音頻

8路視頻+1路反向數據

“1路視頻+2路雙向數據+2路雙向音頻+1路乙太網”“2路視頻+2路雙向數據+2路雙向音頻+1路乙太網”“+1路雙向數據+1路雙向音頻+1路乙太網”

1路視頻

2路視頻

4路視頻

“8路視頻+2路雙向數據+8路正向音頻”“+2路雙向數據+2路雙向音頻”。

8路視頻

16路視頻

參數

OLINK牌NBDV-T/R系列數字復用光端機採用國際先進的數字視頻及光纖傳輸技術，將視頻/音頻/乙太網/數據/報警信號在單芯光纖上實時同步、無失真、高質量地傳輸。採用全數字視頻無壓縮傳輸技術，高質量的視頻效果可滿足用戶的需求 , 即插即用的設計使得安裝簡便易行 , 無需進行現場調節 , 其光模組和核心電路均採用進口元器件，穩定性高，所有的光、電接口均符合國際標準，適用於不同的工作環境。

產品特點：

◆插卡式或獨立結構,適用集中管理4U鋁製機架

◆ 10 位數字編碼及無壓縮式視頻傳輸

◆支持任何高分辯率視頻信號

◆視頻頻寬：10MHz

◆自動兼容PAL 、NTSC 、SECAM 視頻制式

◆帶APC 電路，輸出光功率恆定，動態範圍大

◆千兆光纖傳輸，大容量，易升級和擴容

◆支持視頻無損再生中繼，使視頻傳輸可達100公里

◆電源和光纖鏈路、數據狀態指示的LED 可監視系統的運行狀況

◆先進自適應技術，使用時無需進行現場的電氣或光學調節

◆工業級設計，模組化設計使設備可靠靈活

◆外置電源、機殼設計外觀獨特

◆壁掛式或獨立(放置於監控現場、室外或中心)

適用環境：

◆城市智慧型交通監控系統（ITS）

◆高速公路監控/通信系統

◆電力/水力安全監控系統

◆大型廠礦企業安防監控系統

◆遠程多媒體教學/ 校園監控

◆長距離廣播電視傳輸系統

◆樓宇控制系統

◆軍事通信

視頻特性：

視頻接口數：1-16路視頻

視頻接口形式：BNC

視頻輸入/ 輸出阻抗: 75 Ω(非平衡)

視頻輸入/ 輸出電壓: 典型1Vpp(峰- 峰值),最大1.2Vpp

視頻頻寬: 10MHz

視頻採樣： 15MHz高速採樣

視頻數碼位寬: 8/10/12位(比特)

微分增益: （10%-90%APL） DG <1%( 典型值)

微分相位: （10%-90%APL） DP <0.8°( 典型值)

場傾斜: <0.5%

視頻信噪比(加權): S/N ≥ 70dB （最大光學鏈路損耗時）

音頻特性音頻特性

音頻信號方向：正向、反向或雙向音頻

接口端子：工業接線端子

音頻輸入/輸出電平典型： 0dBm

音頻輸入/輸出阻抗： 600Ω(平衡/不平衡)

音頻輸入/輸出電壓： 2VP-P(峰-峰值)

音頻頻寬： 20Hz～20kHz

採樣速率：58.6K

非線性失真係數： ≤ 1 %

音頻信噪比(加權)： S/N≥85dB

數據特性：

套用場合：可支持多路數據,兼容所有控制鍵盤,矩陣協定,硬碟錄像雲台,報警複合數據,工業套用傳輸

物理接口：工業接線端子(標配),RJ45(訂做)

控制設備：雲台PTZ解碼器,控制鍵盤,矩陣控制數據接口,高速球,工業設備

物理接口端子：工業接線端子。接口信號： RS-485 (2線制),RS232或RS422等

RS232數據接口

RS-232數據速率 DC-115.2Kbps

RS-232數據誤碼率小於10E-12

RS-232數據協定全透明支持任意RS-232協定

RS-232網路連線方式雙向RS-232，支持點對點

RS485/RS422數據接口

RS-485/RS422數據速率 DC-250Kbps

RS-485/RS422數據誤碼率小於10E-12

RS-485/RS422最大節點數 128個

RS-485/RS422最大距離1200米

RS-485/RS422數據協定全透明支持任意RS-485/RS422協定,包括RS-485輪詢或Modbus協定

RS-485/RS422網路連線方式支持正向、反向或雙向RS-485/RS422,支持點對點、點對多點連線

曼徹斯特(Machester)編碼數據接口

曼徹斯特編碼數據速率 DC-2Mbps

曼徹斯特編碼數據誤碼率小於10E-12

曼徹斯特編碼最大距離1200米

曼徹斯特編碼數據協定全透明支持任意曼徹斯特編碼協定

曼徹斯特編碼網路連線方式支持支持正向、反向或雙向曼徹

斯特編碼接口，支持點對點、點對多點連線

開關量特性：

物理接口端子：工業接線端子（報警、開關量、遠程控制接口）

報警、開關量輸入信號：任意有源或無源報警、開關量輸入，支持TTL、RS-232/422/485或無源開關、按鈕

報警、開關量輸出信號：任意有源或無源報警、開關量輸出，支持TTL、RS-232/422/485或繼電器觸點輸出

外接電流：處於低壓小電流，大電流大電壓示可用（1A/12V以上）

乙太網特性

接口速率： 10/100Mbit/s自適應，默認為100MBPS工作狀態

接口形式：非禁止超 5 類RJ-45 座

支持協定： IEEE 802.3U 100Base-TX ，10/100M乙太網標準

通訊工作方式：全雙工或半雙工

環境要求：

環境溫度：-40 ℃～+85 ℃

貯存溫度：-45 ℃～+95 ℃

相對濕度：0～95% (無冷凝結)

額定供電電壓： AC85-260V/50Hz

MTBF：≥ 10小時

電源功耗：3.5 w（Input:DC5V 3000mA）

用途

OLINK光端機主要用於中國電信，網通，鐵通，移動，聯通等電信營運商以及軍隊，廣播電視，公安，電力等專網客戶

案例

南方新橋光端機套用項目工程部分案例

河南平安城市建設大規模使用本公司產品 湖南.株洲等奧運火炬沿線監控工程

深圳市龍崗區道路監控深圳市寶安區沙井道路監控

東莞市道路監控(東城\西城區) 邯鄲城市道路監控和電廠監控

廣州市環城路道路監控 陝西西安市交通監控

廣西北海海關監控 江蘇無錫市交通監控

成渝高速隧道改造 杭州市道路監

深圳市寶安道路監控 深圳市龍崗道路監控

山東萊西道路監控 山東省棗莊市道路監控

山東即墨市交通監控 山東省青島市道路監控

山東省淄博市道路監控 廣東省順德市道路監控

公安局及國家企業.事業單位

柳州市公安局 河北市公安局

湖南張家界風景區河北網通

南寧某中學高考考場視音頻監控 深圳南山黨校視頻會議系統

桂林某部隊學院監控工程 新疆建設兵團平安團場建設

大慶某油田監控 山東網通部分視頻監控項目

中國電信山西分公司電信工程 西昌衛星發射中心監控

桂林火車站監控工程 青島某大型小區使用百對8路光端機

深圳市鹽田港監控 山西煤礦大量使用（防爆處理）

內蒙古呼和浩特機場監控 雲南昆明看守所監控工程

青海西寧軍隊通信與監控系統 青海部分城市道路監控

湖北部分城市平安城市建設廈門/石獅/莆田平安城市/平安農村監控

包頭若干工業監控系統 鞍山部分重金屬工業工廠監控系統

貴州若干政府招標監控項目遼寧某電力系統監控工程

贛州段鐵路監控工程 宜春第一中學校園監控
