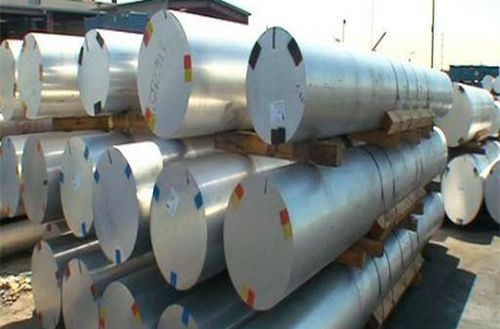

ly11鋁棒是一種硬鋁，一般稱為標準硬鋁，具有中等強度，在退火、剛淬火和熱狀態下可塑性尚好，可熱處理強化，在淬火和自然時效狀態下使用，點焊焊接性良好。
基本介紹
- 中文名：ly11鋁棒
- 標準：GB/T 3191-1998
- 抗拉強度 ：≥370
- 屈服強度：≥215
簡介,LY11介紹,LY11力學性能,
簡介
LY11新牌號：2A11
這是套用最早的一種硬鋁，一般稱為標準硬鋁，具有中等強度，在退火、剛淬火和熱狀態下可塑性尚好，可熱處理強化，在淬火和自然時效狀態下使用，點焊焊接性良好，用LY11作焊料進行氣焊及氬弧焊時有裂紋傾向；包鋁板材有良好的穩定性，不包鋁的則抗蝕性不高，在加熱超過100℃有產生晶間腐蝕傾向。表面陽極氧化和塗漆能可靠地保護擠壓與鍛造零件免於腐蝕。可切削在淬火時效狀態下尚好，在退火狀態時不良。
LY11介紹
材料名稱：2A11 舊稱：LY11
標準：GB/T 3191-1998 LY11化學成分
化學成分：
矽Si：0.7
鐵Fe: 0.7
銅Cu：3.8-4.8
錳Mn：0.40-0.8
鎂Mg：0.40-0.8
鋅Zn：0.30
鈦Ti：0.15
鎳 NI：0.1
鐵+鎳Fe+Ni：0.50
鋁Al：餘量
其他：
單個:0.05；合計:0.10
LY11鋁板
LY11力學性能
力學性能：
抗拉強度 σb (MPa) ) ≥370
條件屈服強度 σ0.2 (MPa) )≥215
伸長率 δ5 (%)：≥12
注 ：棒材室溫縱向力學性能
試樣尺寸：棒材直徑(方棒、六角棒內切圓直徑)≤150
2A11鋁合金熱處理規範：
1) 均勻化退火：加熱480～495℃；保溫12～14h；爐冷。2)完全退火：加熱390～430℃；保溫時間30～120min；空冷。3)快速退火：加熱350～370℃；保溫時間為30～120min；空冷。4)淬火和時效：淬火495～510℃,水冷；人工時效155～165℃，6～10h,空冷；自然時效：室溫96h。
2A11鋁合金狀態：鋁及鋁合金擠壓棒材(≤150mm,T4態)
