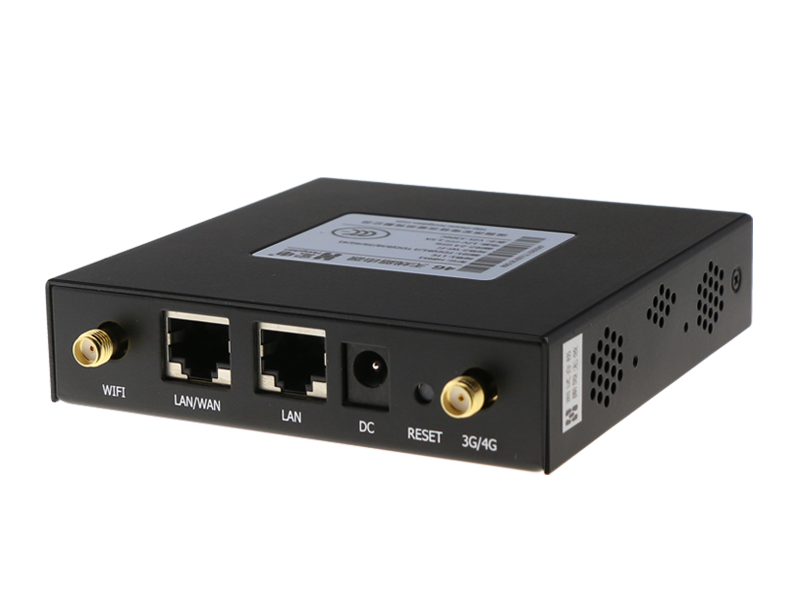

CDMA 無線路由器採用高性能的32位工業級ARM9通信處理器，以嵌入式實時作業系統為軟體支撐平台，系統集成了全系列從邏輯鏈路層到套用層通信協定，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC），DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能。
為用戶提供安全，高速，穩定可靠，各種協定路由轉發的無線路由網路。套用於金融，水利，環保，電力，郵政，氣象等行業。
基本介紹
- 中文名：cdma路由器
- 工作環境溫度：-25~+65°C
- 儲存溫度：-40~+85°C
- 相對濕度：95%(無凝結)
CDMA 技術參數,工業路由器原理,無線參數,硬體系統,軟體功能,產品特性,工業級設計,穩定可靠,功能強大,簡單易用,典型套用,通信特點,特性及套用,功能特性,套用特性,套用領域,
CDMA 技術參數
工業路由器原理
CDMA路由器工作原理，通過插SIM卡必需CDMA或是兼容CDMA的卡．自動撥號連線到CDMA網路，進行無線遠程無線數據互動傳輸，用於中小企業，家庭Internet共享上網，工業圖像，視頻等大數據量傳輸。
無線參數
1、 支持UMTS/ WCDMA /HSDPA/HSUPA 850/900/1900/2100MHz
2、 雙頻EGSM 850/900/1800/1900MHz
3、 支持GPRS/EDGE CLASS 12
4、 數據速率
WCDMA模式： Downlink/Uplink up to 384Kbps
CSD模式： Downlink/Uplink up to 14.4Kbps
硬體系統
1、 CPU:工業級ARM9 CPU，200MPS,16K Dcache，16K Icache 2、 FLASH：8MB（可擴展至32MB） 3、 SDRAM：64MB（可擴展至256MB） 4、 接口： 乙太網口： 一個 10/100 Base-T乙太網口, Shielded RJ-45 1,5 kV isolation transformer, Ethernet IEEE 802-3, 802-2 串口： RS232 serial port, (Support RS422/RS485 if needed) Rate:110bps~230400bps Data bits :7 or 8 Parity: None, Even, Odd Stop bits: - 1 or 2 Flow contro: None or RTS/CTS Protection – 15 kV ESD and short circuit Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示燈： 具有電源、通信、線上及乙太網口LINK/ACT指示燈。 天線接口： 標準SMA陰頭天線接口，特性阻抗50歐。 SIM/UIM卡接口： 標準的抽屜式用戶卡接口（3V/5V）。 電源接口： 標準的3芯火車頭電源插座。 語音接口： 標準的耳機麥克風接口。（預留，可選） 5、 供電： 外接電源：DC 9V 1.5A 寬電壓供電：DC 5-32V 6、 尺寸： 產品外形尺寸：155*96*23mm 產品包裝尺寸：298*226*60mm 7、 重量： 0.69kg
軟體功能
1、 支持VPN安全隧道功能,包括PPTP+MPPE+MPPC和IPSEC+L2TP 2、 智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上 3、 支持高速HSPDA/HSUPA功能 4、 支持IPTABLES防火牆，包過濾功能 5、 支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。 6、 支持動態路由和靜態路由 7、 支持DHCPD/DHCP 功能 8、 支持NAT功能，如SNAT，DNAT 9、 支持動態DDNS 10、 支持DMZ主機 11、 支持路由轉發，同時也支持串口數據傳輸,，數據中心管理 12、 支持APN/VPDN網路 13、 方便的WEB配置，支持遠程WEB管理 14、 支持telnet管理，方便易用的控制台shell互動環境 15、 支持多台終端共享router ppp廣域網出口 16、 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP 17、 支持作為PPP伺服器，多種認證方式，支持雙向認證 18、 支持實時時鐘sntp，線上更新時間 19、 多種喚醒方式（電話、簡訊、本地數據） 20、 支持上網時間段管理 21、 支持DTU功能 22、 方便易用的COM及SYSLOG系統診斷，調試功能 23、 支持日誌查看。 24、 支持串口本地軟體升級；支持TFTP軟體遠程升級；支持配置的導出導入， 及web線上更新固件程式 25、 支持作業系統 Windows 9x/ME/NT/2000/XP Linux Unix
產品特性
工業級設計
1. 工業級CPU：工業級ARM9高性能嵌入式處理，200MPS；帶16KB Dcache，高速快取數據，加快高速數據訪問速度；帶16KB Icache，高速指令快取，加強了指令處理速度。
2. 工業級無線模組：採用工業級無線模組，抗干擾強，傳輸穩定。
3. 實時作業系統：採用LINUX2.6.28作業系統，帶記憶體管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協定棧；
4. 強化電路板：PCB採用遵循3H和3W原則，同時公司所有產品電路板都採用高品質材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件採用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應範圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。
7. 電磁防護：乙太網接口內置1.5KV電磁隔離防護
8. 抗干擾設計：採用金屬外殼，禁止電磁干擾，系統保護等級IP30；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。
穩定可靠
1. 線上維持專利技術：智慧型防掉線，線上檢測，線上維持，掉線自動重撥，異常自動復位，確保設備永遠線上
2. 三層系統保護：在原來兩級（軟體保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
3. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
4. 串口ESD保護：串口RS232內置15KV ESD保護。
5. 金屬外殼：採用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合於環境惡劣的工業控制領域。
6. 所有無線模組都有通過CGD認證或者FCC認證或者CE認證。
7. 高速處理CPU：採用高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換；解決了業內“假線上”、“假當機”、“當機”等疑難問題。
8. 超大記憶體：FLASH64Mbits，SDRAM，256Mbits，有超大的記憶體來快取客戶傳送數據，同時接收超大數據包，數據不丟失。
9. 完善的協定棧：新系統載入了完善的TCP/IP協定棧，採用了完善的TCP/IP協定棧；使網路通信性能優異，掉線機率極大降低。
10.EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1.支持乙太網數據通信和路由轉發，同時也支持串口TCP/UDP透明數據傳輸或者串口配置
2.支持VPN安全隧道功能,包括PPTP、MPPE、L2TP、GRE和IPSEC
3.智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上
4.支持IPTABLES防火牆，包過濾功能
5.支持定時上線下線功能，可以設定設備在某段時間內上線和某個時間內下線
6.支持多種上下線觸發模式，包括簡訊、電話振鈴、串口數據、網路數據觸發上下線模式
7.支持動態路由和靜態路由、RIPv1、RIPv2、OSPF、BGP、NDSP、IRMP、SNSP、IGMP、DVMRP、PIM-SM/DM
8.支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。
9.支持動態路由和靜態路由
10. 支持DHCP/DHCPD功能
11. 支持連線埠映射NAT功能，如SNAT，DNAT
12. 支持動態DDNS：支持花生殼、88IP和dyndns域名服務商
13. 支持DMZ主機
14. 支持APN/VPDN網路
15. 方便的WEB配置，支持遠程WEB管理
16. 支持WEB配置保存和恢復，實現參數的備份和批量設備的快速配置
17. 支持telnet管理，方便易用的控制台shell互動環境
18. 支持多台終端共享router ppp廣域網出口
19. 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
20. 支持作為PPP伺服器，多種認證方式，支持雙向認證
21. 方便易用的COM及SYSLOG系統診斷，調試功能
22. 支持串口本地軟體升級
23. 支持TFTP軟體遠程升級
24. 支持實時時鐘
25. 同時支持LINUX和WINDOWS作業系統
簡單易用
1. 產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備。
2. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
3. 產品說明書提供快速配置說明，可以快速使用設備。
4. 檢查軟體：提供SYSLOG日誌輸出功能，可以用於參考設備工作日誌，同時協助分析異常時的原因；通過串口調試軟體，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
5. 設備經過8年的沉澱，設備功能完善同時簡單易用。
典型套用
1.安防監控 2. 交通監控 3. 金融ATM/查詢終端套用 4.機房監控 5. 公安監控 6. 道理監控 7. 油田監測 8. 遠程抄表 9. 路燈監控 10. 環境監測 11. 氣象監測 12. 水利監測 13. 熱網監測 14. 電錶監測 15.機房監控 16. 交通指示 17. 煤炭監控 18. 地震監測 19. 車輛誘導 20. 供水監控 21. 高速公路監測 22. 噪聲實時監控 23. 環保重點污染源監控 24. 供水管網實時傳輸監控 25. 電力配網自動化遙控系統 26. 各類國內外各類帶乙太網接口的PLC，RTU實現無線數據傳輸 27. 等等
通信特點
· 無線，大數據量通信
· 通信效果依賴於CDMA網路的建設
· 現階段CDMA網路的建設已經成熟，CDMA數據通信穩定，數據傳輸速度快，數據量大的優
點。下行速度可達150kbit/s左右, 上行速度可達75kbit/s左右。北京測試速度100kbit/s左右, 上行速度30-40kbit/s左右。
CDMA路由器（RC-10）產品結合乙太網發展的要求，利用2.5G行動網路作為承載網路實現數據的遠程無線傳輸，作為遠程終端站與中心控制系統之間的網關及路由器，實現乙太網網路設備之間的遠程互訪。（RC-10）CDMA無線路由器適用於具有乙太網接口的終端設備，可廣泛套用於網際網路瀏覽、視頻、高速電子郵件等個人業務以及離行ATM機、野外勘探作業、數據採集傳輸、車載移動數據傳輸等工控自動化行業。
（RC-10）在硬體設計上採用功能強大的MIPS RISC處理器，以實現強大的處理性能。在軟體上採用了高效的μLinux嵌入式作業系統，並對核心進行了定製，同時對網路性能，尤其是窄帶鏈路性能進行了最佳化，使其在CDMA/GPRS/EDGE等網路上發揮出色的效能。
工業路由器WCDMA/HSDPA/HSUPA Router無線路由器採用高性能的32位工業級ARM9通信處理器，以嵌入式實時作業系統為軟體支撐平台，系統集成了全系列從邏輯鏈路層到套用層通信協定，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協定路由轉發的無線路由網路。本產品已廣泛套用於金融，水利，環保，電力，郵政，氣象等行業。
特性及套用
功能特性
->永遠線上；
->軟硬體多重看門狗機制；
->內嵌完備的PPP，TCP/IP協定棧；
->協定擴展功能；
->內置ppp心跳機制，防止路由器被基站休眠；
->套用層心跳機制，保持套用層穩定連線，適時檢測連線狀況；
->可升級固件程式；
->嵌入式處理器，支持高速處理協定和大量數據；
->設備上電聯網成功率100%；
->穩定性：7x24小時；
->設備斷網後自動聯網成功率100%；
->外部供電頻繁斷電上電，聯網成功率100%，聯網時間在40s~70s之內；
套用特性
->整體方案的成本優勢；
->利用現有公網,建設費用低；
->網路無需維護；
->按流量計費；
->適用於廣域及中小數據流量；
->適用於複雜的網路結構
套用領域
->金融、零售行業 -> 車載移動銀行
CDMA路由器套用組網圖
CDMA路由器套用組網圖-> POS 機聯網
-> 三防與水文監測
->氣象數據採集
-> 智慧型交通系統
-> 自動櫃元機(ATM)聯網
-> 自動櫃元機圖像監視
-> 移動證卷交易和信息查詢
-> 油田、煤礦數據採集和監測
-> 供熱系統實時監控和維護
-> 環境保護系統數據採集
-> 自動售貨機刷卡和商品信息報告
-> 城市路口交通流量監視和信息指示牌信息發布
