基本介紹
- 中文名：YRT80軸承
- 所屬品牌：BYC博盈軸承

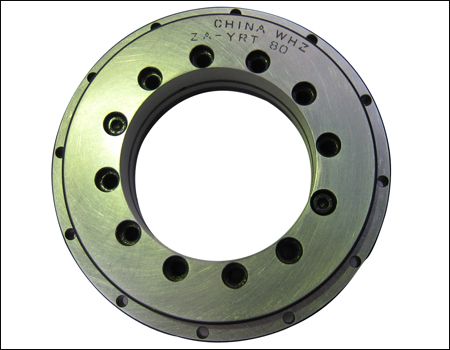

YRT80轉台軸承(80x146x35mm)BYC博盈軸承專業製造數控轉台軸承替代進口
一、轉台軸承參數
型號- 公司介紹
內徑(mm)- 80
外徑(mm)- 146
寬度(mm)- 35
重量(Kg)- 2.4
材料- GCR15/GCR15SiMn
精度等級- P5/P4/P2
潤滑類型- 脂潤滑
旋轉部分- 內圈外圈旋轉
承載方向- 軸向徑向多向承載
軸承結構- 內外圈一體式
二、YRT型YRT80詳細介紹
產品特點 YRT轉台軸承是一種外圈旋轉，內圈支撐的迴轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的迴轉機構。
系列簡介 YRT轉台軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於迴轉工作檯，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。
系列型號 YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200
套用領域 數控工具機-數控轉台-數控立車-精密迴轉台-檢測儀器-精密設備
三、YRT型轉台軸承安裝調試
設計與安裝
運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以鬆開，安裝後固定螺釘應再擰緊或者最好用定位螺釘替換固定螺釘。
-有或無附加支撐環都可安裝L-截面環2
（a）無支撐環的，軸承代號YRT
（b）用L-截面環支撐環的，軸承代號YRT…VSP,L-截面環的整個表面都必須得到支撐。
-裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。
-定位螺釘套用扭力扳手以呈十字交叉的形式來擰緊。
-安裝和拆卸式不要分開或交換軸承零件。
-啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。
