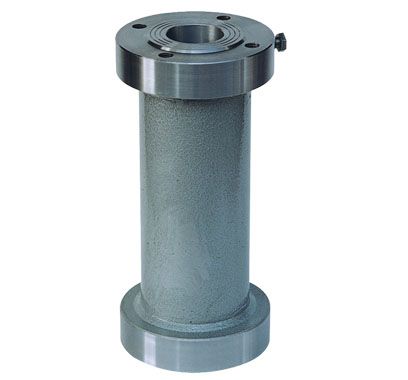

YG098排污箱

YG098排污箱連線法蘭是JB/T 79-94，適用溫度是 -40~+80℃ -40~+180F

基本介紹

• 中文名：YG098排污箱
• 連線法蘭：JB/T 79-94
• 適用溫度：-40~+80℃ -40~+180F
• 適用介質：水和少量液化石油氣

排污箱

永嘉縣高邇達閥門有限公司

一、YG-097 YG-098 YG-153 YG-154 YG-156排污箱

公稱通徑;D80~200 mm .NPS3 ~8 "

公稱壓力: PN 1.6 2.5 4.0 Mpa JIS -20 K

性能規範

二、YG098排污箱用於貯罐底部，積存介質中的雜質，並進行定期排泄

公稱通徑PN 1.6 2.5 MPa

殼體試驗壓力 2.4 3.75

正常流速 ≤1.5

關閉流速 3 M/s

適用介質 液化氣（液相）

適用溫度 -40∽80℃

YG098排污箱

DN -JIS　 　L 　D 　D1　 d 　d1 　b 　Z-M 　溶質（升）

mm 　in

80 　 3 　390　 145　 110　 145 　100 　36 　4-16 　1.6

100　 4　 　340　 160 　125　 160　 100　 40　 4-16 　2.0

125 　5 　380　 180 　145 　160 　125　 40　 4-16 　3.6

150 　6 　340　 195 　160 　200　 125　 40　 4-16 　4.6

200 　8 　350 　230 　190 　250 　145　 48　 8-16 　8.0
