XST數顯表，定分類信號輸入，已及各類信號的特點最大限度提升精度、分辨力及抗干擾能力，採用美國CS5523A/D轉換器，保證了測量精度和速度。
基本介紹
- 中文名：XST數顯表
- 電 源：85V~265V AC，功耗小於7VA
- 顯示範圍：-1999~9999
- 顯示顏色：測量值綠色，設定值紅色
XST數顯表優點,技術規格,XST數顯表選型及圖片,
XST數顯表優點
測量精確 固定分類信號輸入，已及各類信號的特點最大限度提升精度、分辨力及抗干擾能力，採用美國CS5523A/D轉換器，保證了測量精度和速度
EMC III 超強的抗干擾能力，適用各種複雜現場
寬幅電源 高效率寬電源的開關電源設計
全隔離 輸入、輸出、外供、通訊全隔離
現場調校方便 具備零點、滿度修正，8端折線修正，可設定的數字濾波等軟體功能，方便粗粒調校過程中的問題，提高系統精度
面板種類多 數十種系那是面板形式，最大吸納度滿足操作
通訊可靠 帶自診斷、自恢復的通訊姐口。透明、高校可靠
報警組態 10種報警方式可設定，滿足多種控制要求
接口豐富 具備列印（手動、定時、報警）、RS232、RS485、大屏顯示器接口
注1：
III級：適用於典型的工業環境。工業過程設備的使用場所,發電廠和戶外高壓變電站、繼電器房等可作為這類環境的代表。
II級：適用於受保護的環境。工廠和發電廠的控制室或終端室可作為這類環境的代表。
I級：適用於具有良好保護的環境。計算機房可作為這類環境的代表。
*AC 85V~265V(效率高達90%)，DC 10V~36V
技術規格
電 源：85V~265V AC，功耗小於7VA；
10V~36V DC，功耗小於5VA；
其它電源規格以隨機說明書為準
工作環境：0℃~50℃，濕度低於90%R.H
寬溫範圍的儀表需在訂貨時註明
顯示範圍：-1999~9999，小數點位置可設定
顯示顏色：測量值綠色，設定值紅色
顯示分辨力：1/10000
輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、
遠傳壓力表7種，其中
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時註明
基本誤差：小於±0.2%F.S
測量分辨力：1/60000，16位A/D轉換器
測量控制周期：0.2秒
XST數顯表選型及圖片
內容 | 代碼及說明 | ||||||||||
XST | 單顯示 | ||||||||||
A- | 橫式160×80×125或豎式80×160×125（W×H×L） | ||||||||||
B | 96×96×112(W×H×L) | ||||||||||
C- | 橫式96×48×112或豎式48×96×112（W×H×L） | ||||||||||
D- | 72×72×112(W×H×L) | ||||||||||
E- | 48×48×112(W×H×L) | ||||||||||
面板形式 | H | 橫式 | |||||||||
S | 豎式 | ||||||||||
F | 方形 | ||||||||||
顯示方式 | 1 | 測量值（綠色） | |||||||||
2 | 測量值（綠色）+設定值（紅色） | ||||||||||
3 | 測量值（綠色）+測量值光柱（綠色）（限A、型儀表） | ||||||||||
4 | 測量值（綠色）+測量值光柱（綠色）+設定值光柱（紅色）限A-S型 | ||||||||||
5 | 測量值（綠色）+測量值光柱（綠色）+設定值（紅色）限A-S型 | ||||||||||
輸入信號 | E | 熱電偶K、S、R、B、N、E、J、T | |||||||||
R | 熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 | ||||||||||
I | 直流電流（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||
V | 直流電壓（0~5）V、（1~5）V | ||||||||||
M | mV信號（訂貨註明範圍） | ||||||||||
W | 電位器500Ω~5000Ω | ||||||||||
L | 遠傳壓力表 | ||||||||||
報警點數量（注1） | T□ | TO：無報警 T1~T4:1~4點報警 觸點容量220VAC,3A | |||||||||
變送輸出 | A0 | 無輸出 | |||||||||
A1 | 電流輸出（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||
A2 | 電壓輸出（0~5）V、（1~5）V | ||||||||||
或12位D./A，誤差小於±0.2% | A3 | 電壓輸出（0~10）V | |||||||||
A4 | 其他輸出 | ||||||||||
外供電源 | B0 | 無外供電源 | |||||||||
B1 | 外供24V DC | ||||||||||
B2 | 外供12V DC | ||||||||||
B3 | 外供精密電壓源 | ||||||||||
B4 | 外供精密恆流源 | ||||||||||
B5 | 其他 | ||||||||||
通訊接口（注2） | S0 | 無通訊接口 | |||||||||
S1 | RS-232接口 | ||||||||||
S2 | RS-485接口 | ||||||||||
儀表電源 | V0 | 85V AC~265V AC | |||||||||
V1 | 10V DC~36V DC | ||||||||||
列印功能 | P | 表示帶列印功能 | |||||||||
P1 | 表示帶一體化印表機 | ||||||||||
非標準功能（注3） | N | N表示非標功能 | |||||||||

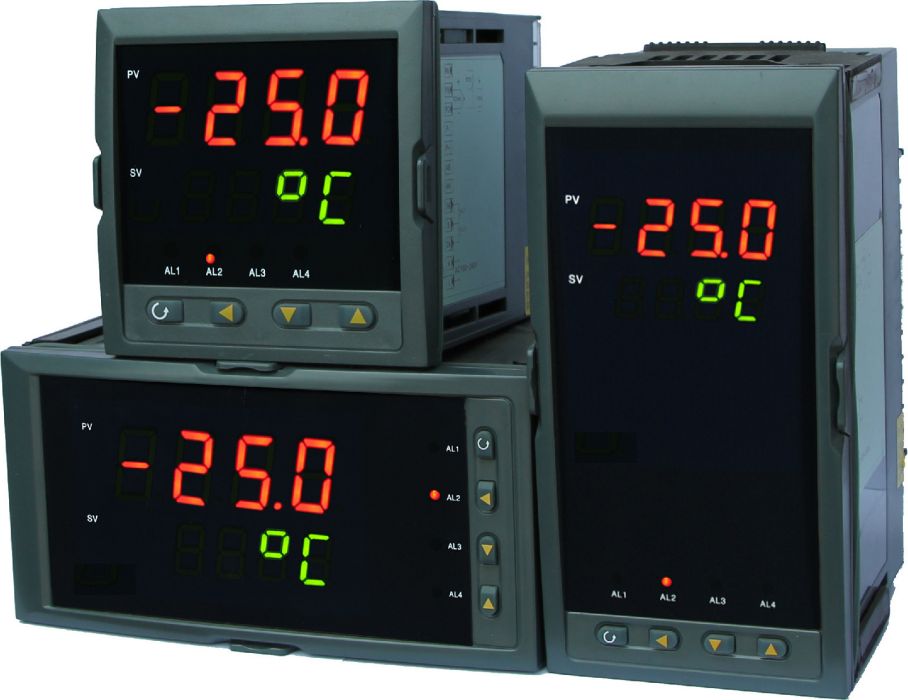

XST數顯表
