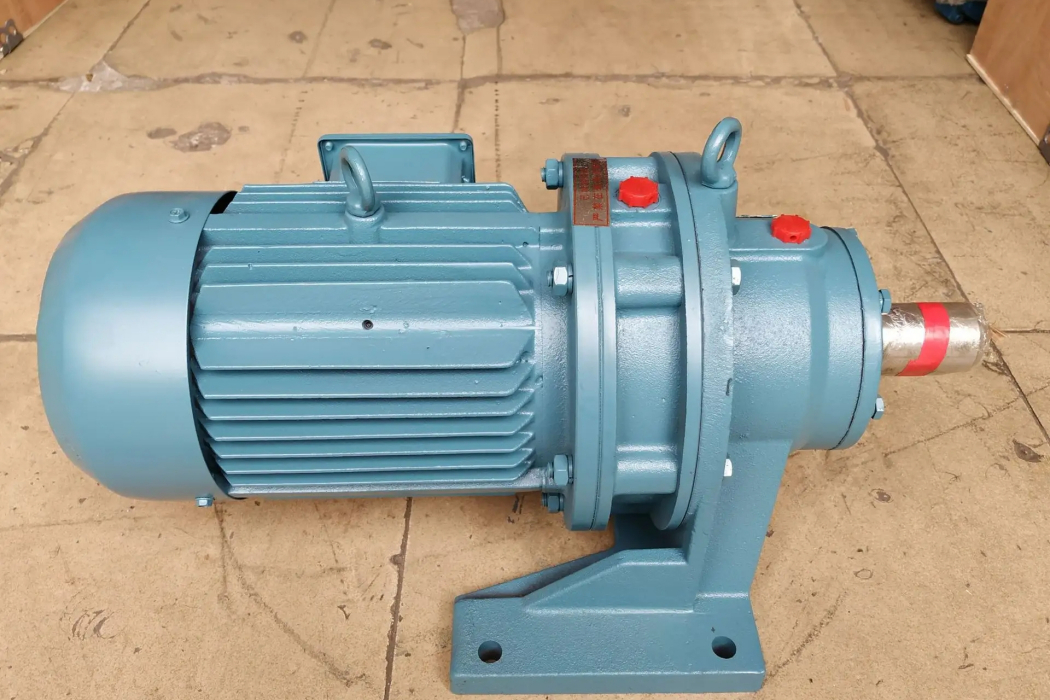

XLD9減速機

X系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建築、化工、紡織、輕工業等行業的首選設備。

基本介紹

• 中文名：XLD9減速機
• 功 率：0.37KW～55KW　
• 轉 矩：　150N·m～20000N·m
• 一級傳動減速：比為9~87，
• 特點：效率高、噪音低、壽命長、體積小

產品型號

XLD1-12減速機：XLD1 XLD2 XLD3 XLD4 XLD5 XLD6 XLD7 XLD8 XLD9 XLD10 XLD11 XLD12

減速比範圍

9 11 17 23 29 35 43 47 59 71 87

性能特點

1、擺線減速機減速比大，效率高：雙級傳動減速比為 121～5133，多級組合可

達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。

2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，

振動和噪音低，各種規格的機型噪音小。

3、使用可靠，壽命長：因主要零件是採用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒

與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦係數小，使嚙合區無相對滑動，磨損 極小，所以經久耐

用。

4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由於是行星傳動，輸入軸和

輸出軸在同一軸線上， 以獲得儘可能小的尺寸。
