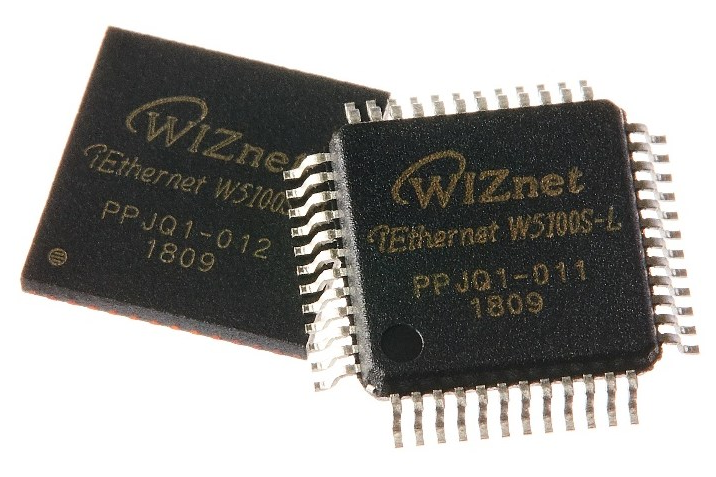

W5100S

採用WIZnet技術的硬體TCP / IP設計的W5100S晶片是一款嵌入式乙太網控制器。

在使用 W5100S時MCU 可以方便的處理 IPv4，TCP，UDP，ICMP，IGMP，ARP，PPPoE等TCP/IP 協定。W5100S 分別有 8KB 的傳送快取和接收快取，可以減少MCU 的開銷。 主機可以同時使用 W5100S 的 4 個獨立的硬體SOCKETs，並基於每個硬體SOCKET 開發獨立的網際網路套用。

基本介紹

• 外文名：W5100S
• SOCKET：4個
• 接口：高速 SPI 和並行匯流排

參展情況

2019年7月30日-8月1日，WIZnet公司攜W5100S參加了IOTE2019第十二屆國際物聯網展(深圳站) 展會。

產品特性

- 支持全硬體 TCP/IP 協定:

TCP, UDP, WOL, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE;

- 支持 4 個獨立的 Sockets

- 支持 SOCKET-less 指令:

ARP-請求, PING-請求

- 支持乙太網掉電模式和主時鐘選通節能模式

- 支持基於 UDP 的網路喚醒（WOL）功能

- 支持 SPI 和並行匯流排接口

- 高速 SPI 接口（MODE 0/3）

- 系統匯流排接口（2 位地址線和 8 位數據線）

- 內置總計 16Kbytes 的傳送/接收快取

- 集成 10BaseT/100BaseTX 乙太網 PHY

- 支持乙太網自動協商 (全/半雙工, 10Base-T/100Base-TX)

- 支持 Auto-MDIX 功能（只在乙太網自動協商模式下支持）

- 支持 IP 分片功能

- 工作電壓：3.3V（I/O 兼容 5V 信號電壓）

- 網路指示燈 (全/半雙工, 連結指示, 10Mb/100Mb 指示,傳輸指示 )

- 48 管腳 LQFP封裝和 QFN 封裝 (無鉛，7x7mm, 0.5mm 間距)

產品套用

• 智慧型電網
• 金融機具
• 安防門禁
• 網關設備
• 智慧型家居
• 智慧家庭
