VSU

VSU（Virtual Switching Unit）是一種網路系統虛擬化技術，物理上是多台設備邏輯上絕對是一台設備，將兩台交換機組合為單一的虛擬交換機，從而簡化網路拓撲，

降低網路的複雜性，縮短套用恢復的時間和業務中斷的時間，提高網路資源的利用率。

基本介紹

• 中文名：VSU
• 外文名：VSU
• 全稱：Virtual Switching Unit
• 實質：網路系統虛擬化技術

系統簡介

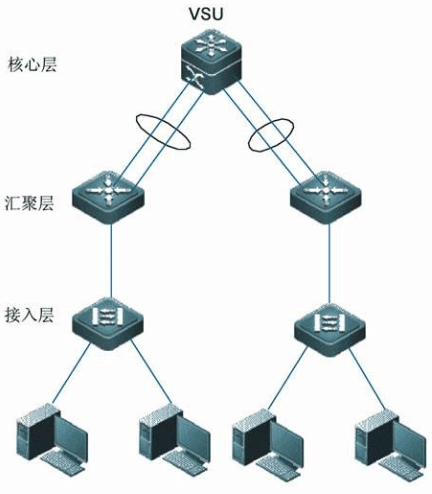

VSU 系統是由傳統網路結構中的兩台冗餘備份的雙核心設備組成的單一的邏輯實體，例如位於匯聚層的VSU 系統可以看作單獨的一台交換機與核心層、接入層進行互動。

系統構成

VSU 系統由兩台機箱構成，當構建VSU 系統時，兩台機箱通過一定的選舉協定確定主從身份。其中的一台機箱變為主機箱，另外一台機箱作為從機箱。

主機箱內的全局主管理板負責控制整個VSU 系統，運行控制面協定並參與數據轉發；而從機箱僅參與數據轉發並實時同步接收主機箱的狀態。由於從機箱僅僅允許轉發麵工作，從機箱接收到的控制面數據流需要轉發給主機箱內的全局主管理板進行處理。

運作機制

VSU 系統的主從機箱選舉機制為：

 優先權高的機箱為主機箱。

 如果優先權相同，switch ID 小的機箱為主機箱。

雙主機檢測

雙主機問題

• VSL鏈路中斷時，從機箱切換成主機箱，網路中將出現兩台主機箱，兩台機箱的三層虛接口的配置相同導致IP位址衝突。
• VSU系統通過成員機框之間建立的IP BFD專用鏈路，進行雙主機檢測

雙主機檢測

• VSL鏈路斷開時，成員機框通過BFD專用鏈路建立BFD會話。
• 若BFD會話成功創建-，說明對端機框在運行，網路中存在兩台主機箱。
• 通過BFD專用鏈路檢測出雙主機箱後，原主機箱進入恢復模式，除VSL連線埠和指定例外連線埠，其他連線埠一律強制關閉。
• VSL鏈路恢復正常時，處於恢復模式的主機箱自動重啟為從機箱，關閉BFD檢測。
