基本介紹
- 中文名：TJ-XX滲壓計
- 外文名： TJ-XX Osmotic pressure gauge
振弦式滲壓計,作用,用途,技術指標,安裝說明,

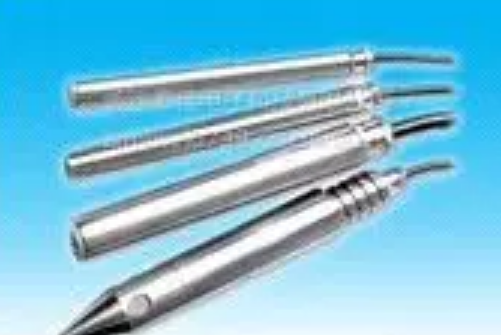

振弦式滲壓計
作用
測量邊坡、隧道、大壩、地下工程滲水壓力、圍堰滲水壓力、路基、軟基深層孔隙水壓力、揚壓管內水壓力、水位測量。
用途
用於測量公路、鐵路、邊坡基礎、水利大壩、隧道、捷運等水工建築物和基岩內，或安裝在測壓管、鑽孔、堤壩管道和壓力容器中。
技術指標
儀器名稱 型號 解析度 量程 外型尺寸 產品優點特點
振弦式滲壓計 TJ-02M ≤0.05%F.S 0.2MP Φ33 180 全不鏽鋼結構帶智慧型溫度編碼
振弦式滲壓計 TJ-04M ≤0.05%F.S 0.4MP Φ33 180 全不鏽鋼結構帶智慧型溫度編碼
振弦式滲壓計 TJ-06M ≤0.05%F.S 0.6MP Φ33 180 全不鏽鋼結構帶智慧型溫度編碼
振弦式滲壓計 TJ-1XM ≤0.05%F.S 1.0MP Φ33 180 全不鏽鋼結構帶智慧型溫度編碼
振弦式滲壓計 TJ-2XM ≤0.05%F.S 2.0MP Φ33 180 全不鏽鋼結構帶智慧型溫度編碼
安裝說明
(a)儀器室內處理。儀器檢驗合格後，取下透水石，在鋼模片上塗一層防鏽油。按需要長度接好電纜。
(b)將壓力計放入水中浸泡2小時以上，使其充分飽和，排除透水石中的氣泡。
(c)用飽和細砂袋將測頭包好，確保壓力計進水口通暢，並繼續浸入水中。
1、填築過程中埋設安裝
（1）當壩體土料填築超過儀器高程0.5m後，停止填築。測量並放出儀器位置，以儀器點為中心人工挖出長×寬×深為1m×0.8m×0.5m的坑。
（2）埋設儀器時，在坑底鋪設一層10cm中細砂，並澆水使其飽和，然後將準備好裝在砂袋中儀器放在砂墊層上,儀器電
2、混凝土澆築時壓力計的埋設
在混凝土內埋設壓力計，其細砂包體積應為1000立方厘米。將準備好的壓力計固定在設計位置上，走好電纜，澆築混凝土，應勿使水泥漿浸入壓力計內部。在施工縫上埋設壓力計，應在澆築下層混凝土時，靠縫隙面預留一個深30cm、直接20cm的孔，在預留孔內鋪上一層細砂，將壓力計放在砂墊層上，再用細砂將儀器埋好，孔口放一蓋板，即可澆築混凝土。
3、測壓管式埋設
（1）在鑽孔底部灌注15cm厚的水泥砂漿，然後放測壓管。測壓管採用Φ50mm的PVC管；其透水段長2m，進水口面積開孔率為20%，外部採用無紡土工織物包紮，防止泥沙進入管內，且包裹牢固不至鬆脫；
（2）反濾段採用反濾材料（中細砂）進行回填，直至填至反濾段以上2m，然後上部全部灌注水泥砂漿；
（3）將儀器下放至安裝高程。
（4）孔口加蓋加鎖進行保護。
注意：安裝前，滲壓計應一直侵泡在水中；直到安裝時為止。
