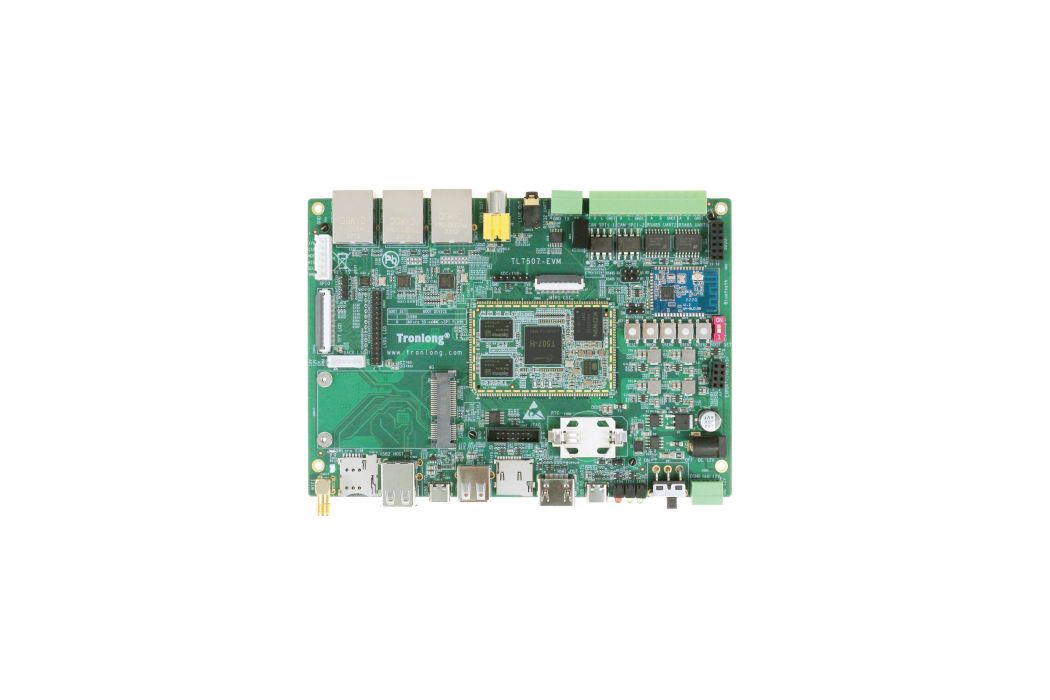

T507-H開發板隸屬於創龍科技旗下產品，是創龍科技基於全志科技T507-H處理器設計，擁有4核ARM Cortex-A53架構，主頻高達1.416GHz。
開發板簡介,套用領域,硬體參數表,開發資料,電氣特性,機械尺寸,套件清單,技術服務,增值服務,
開發板簡介
T507-H開發板是創龍科技旗下的一款全國產工業開發板。基於全志科技T507-H處理器設計的4核ARM Cortex-A53國產工業開發板，主頻高達1.416GHz，由核心板和評估底板組成。核心板CPU、ROM、RAM、電源、晶振等所有器件均採用國產工業級方案
國產化率100%。同時，評估底板大部分元器件亦採用國產工業級方案。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業套用環境。
開發板接口資源豐富，引出三路網口、四路USB、雙路CAN、雙路RS485等通信接口，板載Bluetooth、WIFI、4G（選配）模組，同時引出MIPI CSI、HDMI OUT、LVDS LCD、TFT LCD、CVBS OUT、LINE OUT等音視頻多媒體接口，支持雙屏異顯、G31 MP2 GPU、4K@30fps H.265視頻硬體解碼、4K@25fps H.264視頻硬體編碼，方便用戶快速進行產品方案評估與技術預研。
套用領域
運動控制器
數據採集器
電力DTU
捷運票讀取器
工程車中控台
工業平板電腦
硬體參數表
CPU | 全志科技T507-H，28nm |
4x ARM Cortex-A53，主頻高達1.416GHz | |
GPU：G31 MP2，支持OpenGL ES 1.0/2.0/3.2、Vulkan 1.1、OpenCL 2.0 | |
Encoder：支持4K@25fps H.264視頻硬體編碼 | |
Decoder：支持4K@30fps H.265視頻硬體解碼 | |
ROM | 8/16GByte eMMC |
RAM | 1/2GByte DDR4 |
LED | 2x 電源指示燈（核心板1個，評估底板1個） |
4x 用戶可程式指示燈（核心板2個，評估底板2個） | |
KEY | 1x PWRON按鍵 |
1x RESET按鍵 | |
3x 用戶輸入按鍵 | |
Video IN | 1x MIPI CSI V1.0，支持8M@30fps或4 x1080p@25fps，30pin FFC連線器，間距0.5mm |
Video OUT | 1x HDMI OUT(Only for T507-H)，支持4K@30fps |
1x LVDS LCD電阻觸控螢幕接口，雙路LVDS最高支持1920x1080@60fps，單路LVDS最高支持1366x768@60fps，2x 15pin（顯示）+ 6pin（背光）排針端子，間距2.0mm；4pin（觸摸）排針，間距2.54mm 備註：LVDS LCD與TFT LCD引腳存在復用關係 | |
1x TFT LCD電阻觸控螢幕接口，支持1080P@60fps，40pin FFC連線器，間距0.5mm | |
1x CVBS OUT，通過TVOUT引出，RCA蓮花座 | |
AUDIO | 1x 3.5mm LINE OUT接口 |
Ethernet | 1x ETH0 RGMII，RJ45接口，10/100/1000Mbps自適應 |
1x ETH1 RMII，RJ45接口，10/100Mbps自適應 | |
1x ETH2 USB，通過USB3引出，RJ45接口，10/100Mbps自適應 | |
USB | 1x USB0 OTG0，USB2.0，Type-C接口 |
1x USB1 HOST，USB2.0，Type-A接口 | |
2x USB2 HOST，USB2.0，通過USB2 HUB引出，Type-A接口 | |
SDIO | 1x SDIO，通過SDC1引出，2x 6pin排母，間距2.54mm |
SD | 1x Micro SD，通過SDC0引出 |
WIFI | 1x WIFI模組，通過USB2 HUB引出，150Mbps速率 |
4G | 1x 4G模組（選配），通過USB2 HUB引出，Mini PCIe母座 |
1x Micro SIM接口 | |
Bluetooth | 1x 藍牙模組，通過UART5連線 |
UART | 1x Debug UART，通過UART0引出，Type-C接口 |
2x RS485 UART，通過UART2、UART5引出，3pin綠色端子，間距3.81mm | |
1x RS232 UART，通過UART1引出，3pin綠色端子，間距3.81mm | |
SPI | 1x SPI，通過SPI0引出，6pin白色端子，間距2.54mm |
CAN | 2x CAN，通過SPI1拓展引出，3pin綠色端子，間距3.81mm |
GPADC | 1x 6pin排針端子，GPADC0~GPADC3，間距2.54mm |
Watchdog | 1x 3pin排針配置接口，間距2.54mm，採用外置晶片方案 |
RTC | 1x RTC座，適配紐扣電池ML2032（3V可充）、CR2032（3V不可充） |
JTAG | 1x JTAG接口，2x 7pin規格，間距2.0mm |
EXPORT | 1x EXPORT拓展接口，2x 4pin排母，間距2.54mm |
BOOT SET | 1x 1bit啟動方式選擇撥碼開關 |
SWITCH | 1x 電源撥動開關 |
POWER | 1x 12V直流輸入DC-005電源接口，可適配外徑5.5mm、內徑2.1mm電源插頭 |
1x 12V直流輸入，3pin綠色端子，間距3.81mm |
軟體參數
核心 | Linux-4.9.170、Linux-RT-4.9.170 | |
檔案系統 | Buildroot-201902、Ubuntu、Android10 | |
圖形界面開發工具 | Qt-5.12.5 | |
軟體開發套件提供 | V2.0_20220618 | |
驅動支持 | LED | KEY |
UART | CAN | |
SPI | PWM | |
DDR4 | eMMC | |
SD | GPADC | |
Ethernet | USB2.0 | |
4G/WIFI/Bluetooth | HDMI OUT | |
RTC | LINE OUT | |
MIPI CSI | CVBS OUT | |
TFT LCD | LVDS LCD | |
Touch Screen | - | |
開發資料
（1） 提供核心板引腳定義、核心板3D圖形檔案、可編輯底板原理圖、可編輯底板PCB、晶片Datasheet，協助國產元器件方案選型，縮短硬體設計周期；
（2） 提供系統固化鏡像、檔案系統鏡像、核心驅動源碼，以及豐富的Demo程式；
（3） 提供完整的平台開發包、入門教程，節省軟體整理時間，讓套用開發更簡單。
開發案例主要包括：
ARM與FPGA通信開發案例(SPI/SDIO)
8/16通道國產同步AD採集開發案例（與AD7606/AD7616管腳兼容）
Linux、Linux-RT、Qt套用開發案例
Docker容器技術、MQTT通信協定案例
Ubuntu作業系統演示案例
Android作業系統演示案例
Android套用開發手冊
4G/WIFI/Bluetooth開發案例
IgH EtherCAT主站、SPI轉CAN開發案例
雙屏異顯、OpenCV、H.264/H.265視頻硬體編解碼開發案例
電氣特性
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
核心板工作溫度 | -40°C | / | 85°C |
核心板工作電壓 | / | 5.0V | / |
開發板工作電壓 | / | 12.0V | / |
功耗測試
類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
核心板 | 空閒狀態 | 5.0V | 0.19A | 0.95W |
滿負荷狀態 | 5.0V | 0.43A | 2.15W | |
開發板 | 空閒狀態 | 12.0V | 0.23A | 2.76W |
滿負荷狀態 | 12.0V | 0.34A | 4.08W |
備註：測試數據與具體套用場景有關，僅供參考。
空閒狀態：系統啟動，開發板不接入其他外接模組，不執行程式。
滿負荷狀態：系統啟動，開發板不接入其他外接模組，運行DDR壓力讀寫測試程式，4個ARM Cortex-A53核心的資源使用率約為100%。
機械尺寸
核心板 | 評估底板 | |
PCB尺寸 | 37mm*58mm | 120mm*171.4mm |
PCB層數 | 8層 | 4層 |
PCB板厚 | 1.6mm | 2.0mm |
安裝孔數量 | / | 4個 |
產品訂購型號
配置 | 型號 | CPU | 主頻 | eMMC | DDR4 |
S（標配） | TLT507-EVM-A1.1-64GE8GD-I-A1.1 | T507-H | 1.416GHz | 8GByte | 1GByte |
A | TLT507-EVM-A1.1-128GE16GD-I-A1.1 | T507-H | 1.416GHz | 16GByte | 2GByte |
B | TLT507-EVM-A1.1-64GE8GD-C-A1.1 | T507-H | 1.416GHz | 8GByte | 1GByte |
C | TLT507-EVM-A1.1-128GE16GD-C-A1.1 | T507-H | 1.416GHz | 16GByte | 2GByte |
備註：
（1） 標配為TLT507-EVM-A1.1-64GE8GD-I-A1.1，其他型號請與相關銷售人員聯繫。
（2） 僅TLT507-EVM-A1.1-64GE8GD-I-A1.1、TLT507-EVM-A1.1-128GE16GD-I-A1.1型號開發板對應的核心板默認為全國產。
T507-H開發板
套件清單
名稱 | 數量 | 備註 |
TLT507-EVM開發板 | 1個 | / |
12V電源適配器 | 1個 | 贈品 |
Micro SD系統卡 | 1個 | 贈品 |
讀卡器 | 1個 | 贈品 |
Type-C線 | 1條 | 贈品 |
直連網線 | 1條 | 贈品 |
HDMI線 | 1條 | 贈品 |
2.4G天線 | 1條 | 贈品 |
技術服務
（1）協助底板設計和測試，減少硬體設計失誤；
（2）協助解決按照用戶手冊操作出現的異常問題；
（3）協助產品故障判定；
（4）協助正確編譯與運行所提供的原始碼；
（5）協助進行產品二次開發；
（6）提供長期的售後服務。
增值服務
主機板定製設計
核心板定製設計
嵌入式軟體開發
項目合作開發
技術培訓
