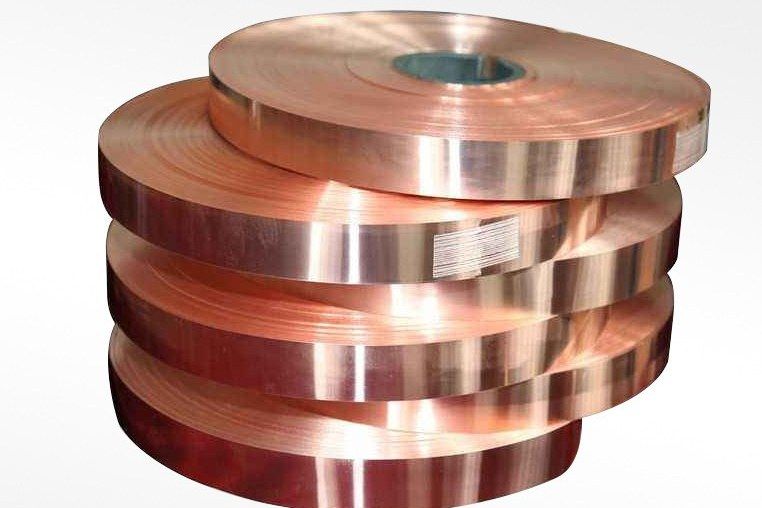

T1紫銅帶

T1紫銅帶，有良好的導電、導熱、耐蝕和加工性能,可以焊接和釺焊。

基本介紹

• 中文名：T1紫銅帶
• 牌號：T1
• 標準：GB/T 4423-1992
• 磷 P：≤0.001

產品名稱

特性及適用範圍：

有良好的導電、導熱、耐蝕和加工性能,可以焊接和釺焊。含降低導電、導熱性雜質較少,微量的氧對導電、導熱和加工等性能影響不大，但易引起“氫病”，不宜在高溫（如＞370℃）還原性氣氛中加工（退火、焊接等）和使用。

化學成份

銅+銀 CuAg：≥99.95

磷 P ：≤0.001

錫 Sn ：≤0.002

鋅 Zn：≤0.005

鉛 Pb：≤0.005

鉛 Pb：≤0.005

鎳 Ni：≤0.005

鐵 Fe：≤0.005

鈹 Sb ：≤0.002

硫 S ：≤0.005

砷 As ：≤0.002

鉍 Bi：≤0.001

氧 O：≤0.06

註：≤0.05(雜質)

力學性能

抗拉強度 σb (MPa)：≥275

伸長率 δ10 (%)：≥5

伸長率 δ5 (%)：≥10

注 ：棒材的縱向室溫拉伸力學性能

試樣尺寸：直徑或對邊距離5～40

熱處理規範：熱加工溫度900～1050℃;退火溫度500～700℃;冷作硬化銅的再結晶開始溫度200～300℃。
