STM32F4Discovery

STM32F4Discovery是一款晶片，32位ARM Cortex-M4F核，電源指示燈為LD2：3.3V。

基本介紹

• 中文名：STM32F4Discovery
• 引腳：-0100
• 封裝：LQFP
• 仿真調試器：集成ST-Link/V2
• 電源指示燈：LD2：3.3V
• 套用指示燈：LD3，LD4，LD5，LD6

STM32F4DISCOVERY

-STM32F407VGT6微控制器，32位ARM Cortex-M4F核

STM32F4Discovery

-1024KB FLASH，192 KB RAM

-0100引腳，LQFP封裝

-集成ST-Link/V2的仿真調試器（但僅對外提供SWD接口）

-電源（通過USB取電5V，可對外供電5V和3V）

-8*指示燈 LD1：USB通訊指示燈

LD2：3.3V電源指示燈

LD3，LD4，LD5，LD6：套用指示燈

LD7：USB OTG LED（VBus）

LD8：USB OTG LED（over-current）

-2*按鍵(復位按鈕和套用按鈕)

-USB OTG FS， micro-AB連線器

-LIS302DL, ST MEMS motion sensor, 3-axis digital output accelerometer

-MP45DT02, ST MEMS audio sensor, omni-directional digital microphone

-MP45DT02, ST MEMS audio sensor, omni-directional digital microphone

Discover-MO：）

Discover-MO：）是英蓓特科技最新推出的產品品牌，主要集中於提供功能擴展模組，幫助客戶在原廠板上發現更多的功能，減少客戶評估和研發產品時間，協助客戶進行二次開發。Discover-MO：）產品線有DM-STF4BB擴展模組、DM-CAM130數字攝像頭模組、DM-LCD35RT 3.5寸工業級電阻式觸控螢幕模組。

品牌：Discover-MO：）

STM32F4DISCOVERY擴展板

DM-F4BB 擴展模組配置

- 基於ST原廠STM32F4DISCOVERY推出的高性能擴展板

- 支持3.5寸工業級LCD觸控螢幕，130萬像素OV9655 Camera模組

- 多達6路串口，CAN，IIC，SPI，乙太網口，USB2.0 FS OTG/device/host，TF卡等

- 支持uC/OS-Ⅱ_v2.86 & uC/GUI_v3.90a，並提供BSP源碼（如用於商業,需申請授權）

- 支持FatFs_vR0.08a 檔案系統(用於SD卡的檔案系統)

- 支持LwIP_v1.3.2協定棧

DM-STF4BB

DM-STF4BB是深圳市英蓓特科技有限公司推出的一款基於STM32F4DISCOVERY的擴展板,基於ARM 32-bit Cortex-M4的STM32F407VGT6處理器，最高運行頻率為168MHz，外設Micro SD卡存儲。該擴展板多達6路串口，另有乙太網口、CAN、IIC、SPI、USB2.0 FS OTG/device/host、TF卡等豐富的外設接口；支持Camera模組輸出、3.5寸工業級LCD 觸控螢幕。提供豐富的軟體資源，支持uC/OS-Ⅱ作業系統及提供完善BSP源碼包。

STM32F4DISCOVERY擴展板

DM-STF4BB聯合STM32F4DISCOVERY一起組成Embest的Devkit407評估板。Devkit407評估套件的推出，完善了STM32F4DISCOVERY的功能，進一步拓展了主晶片的功能，可以幫助客戶體驗更多的外設功能。Devkit407板載ST-LINK/V2調試器，省去了外部調試器，採用USB供電，省去了外部適配器。所以Devkit407是Embest推出的一款面對廣大ST電子愛好者的低成本開發套件，物美價廉，功能強大。

STM32F4DISCOVERY是ST公司Discovery Kit系列中的基於STM32F4xx系列晶片推出的評估套件，其主控晶片為：STM32F407VGT6。具體信息詳見：STM32F4DISCOVERY

產品構成及結構框圖

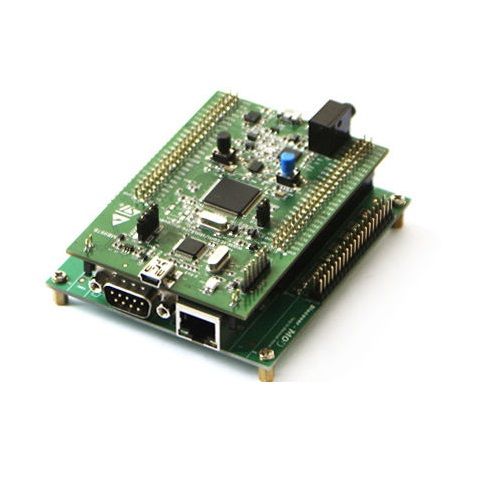

Devkit407 = STM32F4DISCOVERY + DM-STF4BB

Devkit407

硬體特性

處理器：

STM32F407VGT6，ARM 32-bit Cortex-M4 core，最高運行頻率為168MHz

內部集成1 MB Flash memory，192+4 KB SRAM

存儲器：

外擴Micro SD卡存儲

傳輸接口：

6路串口

UART6：3線串口，RS232電平，DB9公頭引出（與Camera復用，通過JP1&JP2選擇）

1路CAN2.0B接口(需外擴CAN收發器)

乙太網接口（10/100Mbps）

USB接口

1×USB2.0 FS OTG/device/host，12Mbps.Micro-AB型接口

輸入輸出接口：

調試接口：板載ST-LINK/V2 調試接口

運動感測：板載LIS302DL運動感測器Sensor

Camera接口：支持130W的DM-CAM130攝像頭模組

音頻接口：

一路立體聲音頻Mini-Jack輸出接口

板載MP45DT02數字麥克風MEMS Sensor

液晶觸控螢幕接口：

支持3.5寸（320*240）TFT LCD

支持4線電阻觸摸

16bit 8080並行接口

背光亮度可調

擴展接口：

6路串口（包含復用）

1路4通道PWM接口

1路SPI接口

1路IIC接口

6個GPIO口

標準5V USB電源

電氣特性：

工作溫度 : 0 ℃ ~ 40 ℃

存儲溫度 : 0 ℃ ~ 40 ℃

電氣指標 : 5V@80mA(不帶LCD)

符合CE，RoHS指令

結構框圖

STM32F4DISCOVERY

軟體特性

系統特性：

支持uC/OS-II_v2.86作業系統

支持uC/GUI_v3.90a

支持FatFs_vR0.08a 檔案系統

支持LWIP_v1.3.2網路協定棧

開發環境支持：

IAR EWARM： 所有的驅動程式均支持IAR EWARM，EWARM版本要求V6.40或以上版本。uC/OS-II & uC/GUI Demo暫不支持IAR EWRAM

Keil MDK-ARM：

所有的驅動程式以及套用層程式均支持Keil MDK-ARM，MDK-ARM版本要求V4.22a或以上版本

調試工具支持：

ULINK2（建議配合Keil MDK-ARM使用，調試效果最佳）

JLINK-V8（建議配合IAR EWARM使用，調試效果最佳）

ST-LINK/V2（以上兩者均適合）

驅動程式&套用例程：(下載DevKit407評估套件概述，可了解更多)

套用領域

醫療產品

網路終端

電機控制、工業控制

智慧型儀器儀表

家庭/樓宇自動化

數據採集分析
