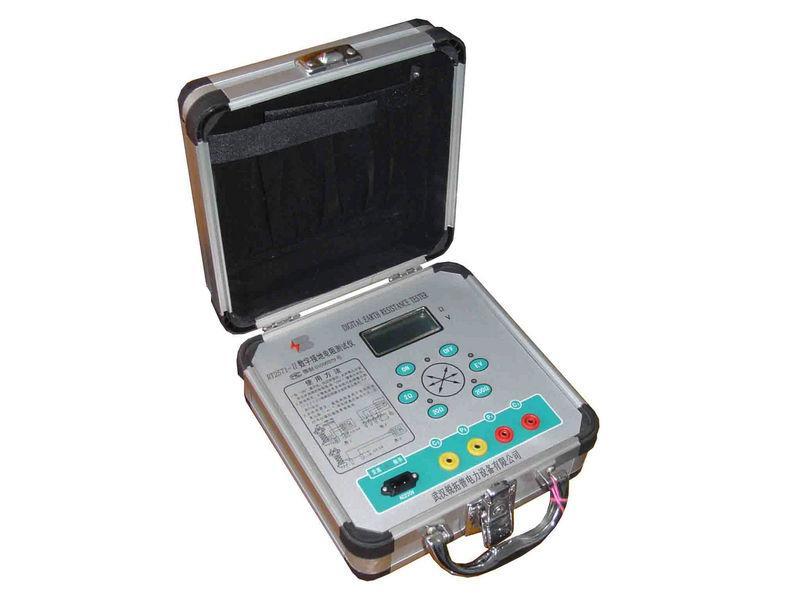

RT2571接地表

產品介紹

RRT2571-II數字接地電阻測量儀摒棄了傳統的人工手搖發電工作方式，採用先進的大規模積體電路，套用DC/AC變換技術將三端鈕、四端鈕測量方式合併為一種機型的新型接地電阻測量儀。摒棄了傳統的人工手搖發電工作方式，採用先進的大規模積體電路，套用DC/AC變換技術將三端鈕、四端鈕測量方式合併為一種機型的新型接地電阻測量儀。

工作原理

工作原理為由機內DC/AC變換器將直流變為交流的低頻恆流，經過輔助接地極C和被測物E組成迴路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。藉助倍率開關，可得到三個不同的量限：0~2Ω，0~20Ω，0~200Ω。

使用範圍

本表適用於電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

產品俗稱

鉗形接地電阻儀、智慧型接地電阻測試儀，數字絕緣電阻表。

產品優勢

l結構上採用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾採用鎖相環同步跟蹤檢方式並配以開關電容濾波器使儀表有較好的抗干擾能力。

l採用DC/AC變換技術將直流變為交流的低頻恆定電流以便於測量。

l允許輔助接地電阻在0~2KΩ（RC），0~40KΩ（RP）之間變化，不致於影響測量結果。

l本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

l如若測試迴路不通表頭顯示“1”代表溢出，符合常規測量習慣。

產品參數

1、使用條件

環境溫度：0℃~+45℃

相對濕度：≤85%RH

2、測量範圍及恆流值（有效值）

電阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)

電壓：AC0~20V

3、測量精度及解析度

精度：0~0.2Ω≤±3%±1d

0.2Ω~200Ω≤±1.5%±1d

1~20V≤±3%±1d

解析度：0.001Ω、0.01Ω、0.1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

·允許輔助接地電阻RC（C1與C2之間）<1.8KΩ；

RP（P1與P2之間）<40KΩ誤差≤±5%

·允許地電壓≤5V（工頻有效值）誤差≤±5%

5、電源及功耗

最大功率損耗≤2W

電源：6.8V~9V（6節5#鎘鎳可充電電池），外接220V交流電源進行充電。

體積：220mm×200mm×105mm

重量：≤1.4kg

正確使用

1. 測量前要先切斷被測設備電源,並將設備的導電部分與大地接通,進行充分放電,以保證安全.用兆歐表測量過的電氣設備,也要及時接地放電,方可進行在次測量.
