RT-1000兆歐表，用於測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻
基本介紹
- 中文名：RT-1000
- 電阻：103-1012Ω
- 濕度：10%-90%RH
- 溫度：32℉-100℉(0℃-37.8℃)
產品介紹,功能特點,操作方法,
產品介紹
RT-1000兆歐表是依據EOS/ESD，CECC、ASTM和UL測試規程設計的，用於測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。使用容易，高品質，高可靠度，該儀表還可測量影響電性能的相對濕度和溫度。測量阻抗溫度和濕度。“濕度和溫度會影響阻抗，所以必須測量”
功能特點
·測量阻抗、溫度和濕度，符合ESD標準，S4.1,S7.1和S11.11
·103-1012歐姆/厘米2量程，可測試各種材料的電性能。
·10伏/100伏測量標度，適合於標準規定的工作檯面和地面。
·塑膠儀表保護箱，防止儀表受損
·重量輕，只有150Z(425g)，攜帶方便
·液晶數碼顯示，容易使用，讀數方便
·自動斷電功能，延長電池使用壽命
·自動回零，保證精確度
·平行電極，5磅重探頭及內置阻抗探頭，均符合ASTM，EOS和CECC標準
·一年質量保修期
·美國製造，信心、質量、服務的保證
·NIST追蹤，ISO9000保證
·可替換探頭，延長使用壽命
·9V直流電或鎳鎘充電電池或交流變壓器，在美國及海外均通用。
RT-1000兆歐表世界上最好的阻抗表，集阻抗、濕度、溫度三種測量儀表於一體。
表面阻抗 10-10Ω/cm2
電壓10v/100v
電源9V標準電池
配置：儀器，兩個重錘，兩條重錘連線線，一條接地線，9V電池，萬用充電器一個，工具箱，說明書，校正證書
操作方法
測量前，首先確保待測表面乾淨無污染。
一、表面阻抗：(SurfaceResistivity)
1、平行探頭阻抗測量法(Parallel Probe Resistivity Method)
平行探頭阻抗測量法是符合EOS/ESD－S11.11－1993標準的測量方法，這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合於多層材料的測量，但是在阻抗值報告中必須註明測量時的溫度和濕度條件。
A、將表放在待測量的物體表面。
B、將開關調到所需的電壓位置(10伏或100伏)
C、以大約5磅的壓力持續按下測量按鈕，此時LCD屏會顯示出測量的表面阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。
·表面阻抗單位為歐姆/□
·溫度單位為攝式
·相對濕度單位為百分比
在每次測量中，按下測量按鈕後，RT-1000表將連續顯示修整測量值，鬆開按鈕後約四十五秒內，顯示的是最後一個測量值。
2、同心環探頭阻抗測量法（Concentric Ring Probe Resistivity method）（同心環探頭為選購件）
將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與同心環探頭(選購件)相聯。將探頭放在待測試物體表面後，按下按鈕約15秒鐘後，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表面阻抗值為液晶顯示屏上的讀數乘以10，單位為歐姆/□。
例如：晶屏上顯示為3.5×104歐姆/□；實際阻抗值為3.5×105歐姆/□。
二、表面電阻測量（點對點）(Surface Resistance Measurement（RTT）)
這個測量方法是符合EOS/ESD-S4.1測量要求來測量獨立於接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個5磅探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。
A、將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與兩個5磅重探頭相聯。
B、按照測量規程將兩個探頭放置在待測物體表面。
C、選擇所需的電壓值(10伏或100伏)
D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐姆），相對濕度和溫度顯示在液晶顯示屏上。
三、表面對地電阻測量（RTG）(Surface-To-Ground ResistanceMeasurement (RTG))
這個測量方法是用於測量物體表面一點與表面上另一接地點之間的表面電阻，測量方法符合EOS/ESD S4.1測量標準。

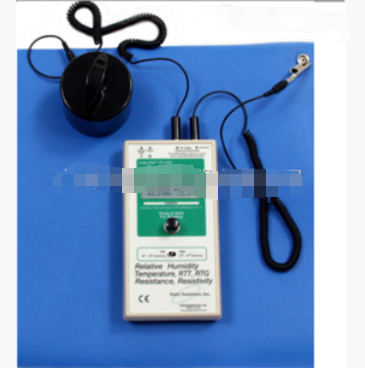

A、將兩條連線的一端分別插入表的兩個3.5毫米插孔，然後將其中一條接鱷魚夾，另外一條與一個5磅重盤形探頭相聯。
B、將鱷魚夾子接到所知的接地點上，按照測量要求將盤形探頭放在待測物體表面上。
C、按下測量按鈕直至電阻（單位為歐姆）、相對濕度、溫度值顯示在顯示屏上，測量結果符合EIA，EOS/ESD，ANSI，IEC-93,CECC,ASTM測量標準，對於高阻抗材料的測量時為保證測得高精度測量結果，需注意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。
