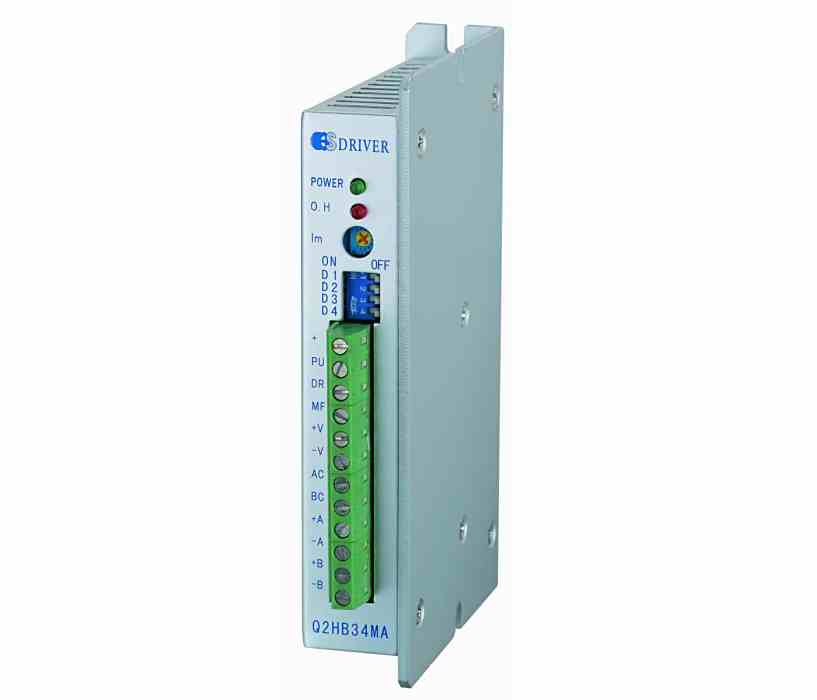

Q2HB34MA

Q2HB34MA

Q2HB34MA為等角度恆力矩細分型驅動器,驅動電壓DC12-40V,適配6或8出線,電流在3A以下,外徑42-86mm的各種型號二相混合式步進電機

基本介紹

  • 外文名:Q2HB34MA
  • 釋義:等角度恆力矩細分型驅動器
產品概述,接線示意圖,

產品概述

為等角度恆力矩細分型驅動器,驅動電壓DC12-40V,適配6或8出線,電流在3A以下,外徑42-86mm的各種型號二相混合式步進電機。該驅動器內部採用獨特的控制電路,用此電路可以使電機噪音減小,電機運行更平穩,電機的高速性能可提高30%以上,而驅動器的發熱可減少50%。
產品特點
◆ 高性能、低價格
◆ 設有4檔等角度恆力矩細分,最高64細分
◆ 最高反應頻率可達200Kpps
◆ 步進脈衝超過100ms時,線圈電流自動減半
◆ 雙極恆流斬波方式
◆ 光電隔離信號輸入/輸出
◆ 驅動電流從0.5A/相到3A/相連續可調
◆ 單電源輸入,電壓範圍:DC12~40V

接線示意圖

兩相驅動器--Q系列
Q2HB34MA
步進電機驅動器示意圖
