NSK 6316N軸承屬於深溝球軸承系列。
基本介紹
- 中文名：NSK 6316N軸承
- 外文名：NSK 6316N bearings
- 型號：6316N軸承
- 系列：深溝球軸承
規格尺寸,尺寸參數,用途,
規格尺寸
型號：6316N軸承
品牌：NSK軸承
系列：深溝球軸承
尺寸參數
系列：深溝球軸承
型號：6316N
內徑：80
外徑：170
厚度：39

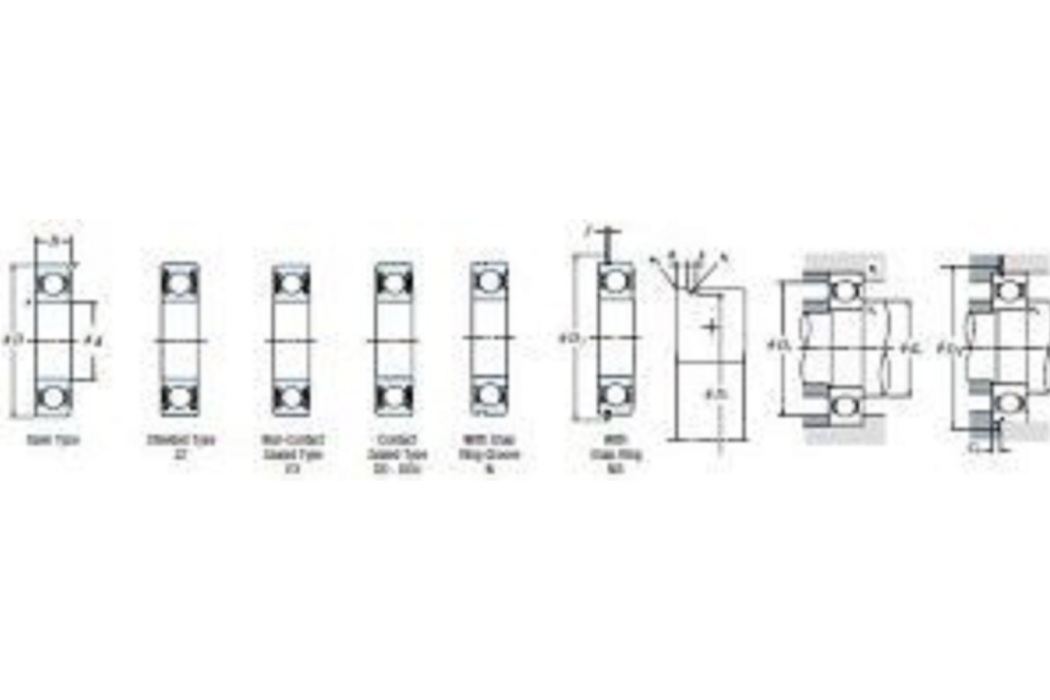

外形尺寸（mm）r
min
倒角最小：2.1
Cr額定動載荷（N）：123000
Cr額定靜載荷（N）：86500
Cr額定動載荷（kg）：12500
Cr額定靜載荷（kg）：8850
Factor係數：13.3
極限轉速
Open開式Z·ZZ鐵蓋V·VV膠封：4000
極限轉速DDUDU膠封：2800
極限轉速Open開式z單面鐵蓋：4
800
止動環槽尺寸（mm）a（最大）：5.69
止動環槽尺寸（mm）b（最小）：3.5
止動環槽尺寸（mm）D1（最大）：163.65
止動環槽尺寸（mm）ro（最大）：0.6
止動環槽尺寸（mm）rN（最小）：0.5
止動環尺寸（mm）D2（最大）：182.9
止動環尺寸（mm）f（最大）：3.10
安裝尺寸（mm）da(2)min（最小）：91
安裝尺寸（mm）da(2)max
（最大）：104.5
安裝尺寸（mm）Da(2)max（最大）：159
安裝尺寸（mm）ra（最大）：2
安裝尺寸（mm）Dx：185
安裝尺寸（mm）CY（最大）：8.4
Mass
重量
（kg）：3.67
