NSK 6304ZZ軸承所屬NSK品牌，深溝球軸承系列。
基本介紹
- 中文名：NSK 6304ZZ軸承
- 品牌：NSK軸承
- 系列：深溝球軸承
- 型號：6304ZZ
尺寸參數,用途,
尺寸參數
系列：深溝球軸承
型號：6304ZZ
內徑：20
外徑：52
厚度：15
外形尺寸（mm）r
min
倒角最小：1.1
Cr額定動載荷（N）：15900
Cr額定靜載荷（N）：7900
Cr額定動載荷（kg）：1620
Cr額定靜載荷（kg）：805
Factor係數：12.4
極限轉速
Open開式Z·ZZ鐵蓋V·VV膠封：14000
極限轉速DDUDU膠封：10000
極限轉速Open開式z
單面鐵蓋：17000
止動環槽尺寸（mm）a（最大）：2.46
止動環槽尺寸（mm）b（最小）：1.35
止動環槽尺寸（mm）D1（最大）：49.73
止動環槽尺寸（mm）ro（最大）：0.40
止動環槽尺寸（mm）rN（最小）：0.5
止動環尺寸（mm）D2（最大）：57.9
止動環尺寸（mm）f（最大）：1.12
安裝尺寸（mm）da(2)min（最小）：26.5
安裝尺寸（mm）da(2)max
（最大）：28
安裝尺寸（mm）Da(2)max（最大）：45.5
安裝尺寸（mm）ra（最大）：1
安裝尺寸（mm）Dx：58.5
安裝尺寸（mm）CY（最大）：3.3
Mass
重量
（kg）：0.145
用途

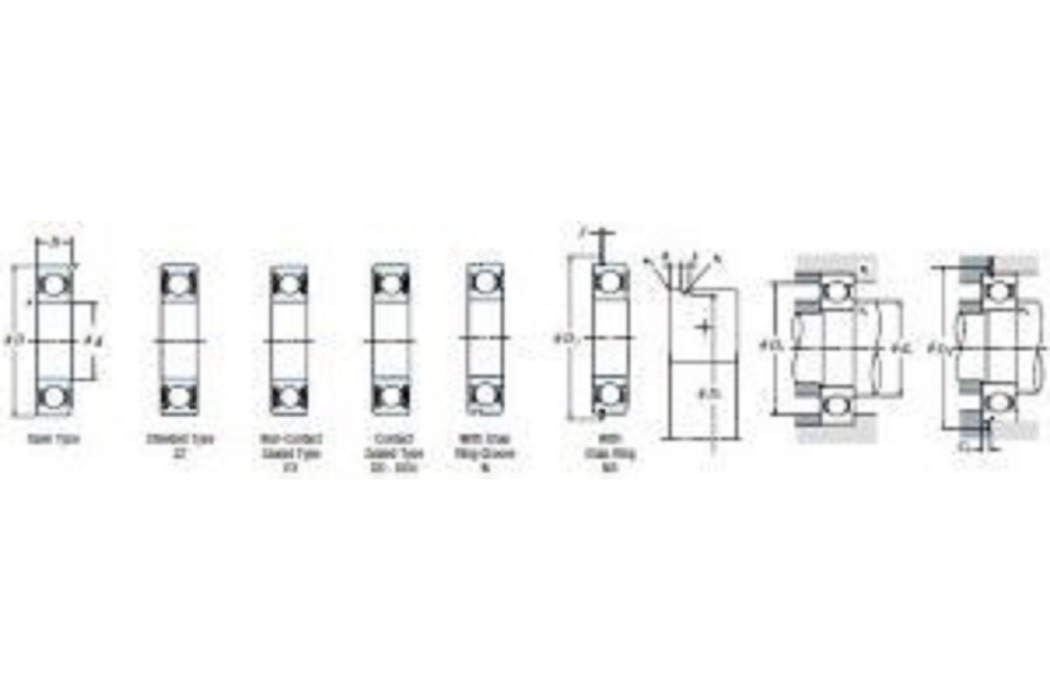

NSK 6304ZZ軸承樣本圖
