NS4160是一款帶AB類/D類工作模式切換功能、超低EMI、無需濾波器、5W單聲道音頻功放的一種科技產品。
基本介紹
- 中文名：NS4160
- 產品名稱：AB類/D類切換音頻功放IC
- 功能說明：超低EMI、無需濾波器
- 主要特性：過流保護、過熱保護、欠壓保護
功能說明,主要特性,套用領域,
功能說明
通過一個控制管腳使晶片在AB類或者D類工作模式之間切換，以匹配不同的套用環境。即使工作在D類模式，NS4160 採用先進的技術，在全頻寬範圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。NS4160 無需濾波器的 PWM 調製結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4160內置過流保護、過熱保護及欠壓保護功能，有效地保護晶片在異常工作狀況下不被損壞。並且利用擴頻技術充分最佳化全新電路設計，高達90%的效率更加適合攜帶型音頻產品。

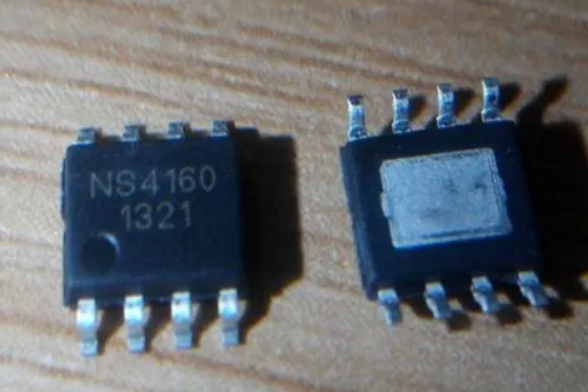

NS4160提供 eSOP8封裝，額定的工作溫度範圍為-40℃至85℃
主要特性
AB類/D類工作模式切換功能
AB類/D類工作模式和低功耗關斷模式通過一線脈衝控制，節省主控GPIO
5W輸出功率
0.1%THD（1W輸出功率、5V電源）
優異的全頻寬 EMI抑制能力
優異的“上電，掉電”噪聲抑制
高達 90%以上的效率(D類工作模式)
工作電壓範圍：3.0V～5. 5V
ESOP8封裝
電路圖
套用領域
手提電腦
桌上型電腦
低壓音響系統
藍牙音響
對講機
MID
車載影音
