NS4160是一款帶AB類/D類工作模式切換功能、超低EMI、無需濾波器、5W單聲道音頻功放
基本介紹

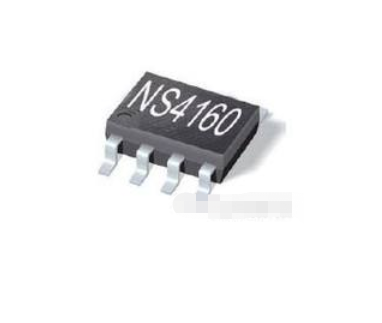

- 中文名：納芯威NS4160
- 屬性：單聲道音頻功放
- 品牌：納芯威
- 型號：NS4160
- 使用範圍：電腦 低壓音響
- 工作電壓範圍：3.0V～5.5V
產品名稱,產品概述,主要特性,套用領域,
產品名稱
5W、AB類/D類切換音頻功放IC
產品概述
NS4160是一款帶AB類/D類工作模式切換功能、超低EMI、無需濾波器、5W單聲道音頻功放。通過一個控制管腳使晶片在AB類或者D類工作模式之間切換，以匹配不同的套用環境。即使工作在D類模式，NS4160採用先進的技術，在全頻寬範圍內極大地降低了EMI干擾，最大限度地減少對其他部件的影響。NS4160無需濾波器的PWM調製結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4160內置過流保護、過熱保護及欠壓保護功能，有效地保護晶片在異常工作狀況下不被損壞。並且利用擴頻技術充分最佳化全新電路設計，高達90%的效率更加適合攜帶型音頻產品。
NS4160提供eSOP8封裝，額定的工作溫度範圍為-40℃至85℃。
主要特性
AB類/D類工作模式切換功能
AB類/D類工作模式和低功耗關斷模式通過一線脈衝控制，節省主控GPIO
5W輸出功率
0.1%THD（1W輸出功率、5V電源）
優異的全頻寬EMI抑制能力
優異的“上電，掉電”噪聲抑制
高達90%以上的效率(D類工作模式)
過流保護、過熱保護、欠壓保護
ESOP8封裝
套用領域
手提電腦
桌上型電腦
低壓音響系統
