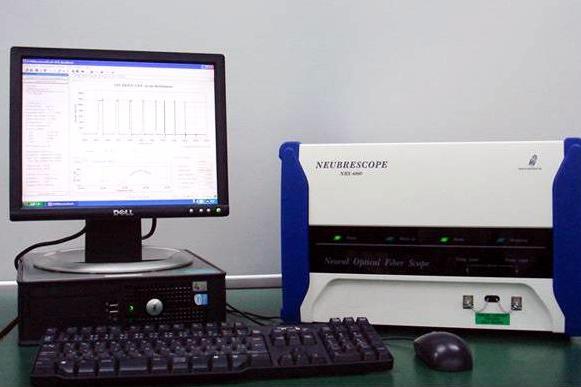

NBX-6010光納儀是一款由著名品牌公司生產的電子產品，型號為NBX-6010。
基本介紹
- 中文名：NBX-6010光納儀
- 外文名：Neubrex Co., Ltd
- 地點：日本
- 設備用途：應變分布、溫度分布
產品介紹,設備用途,設備概述,技術參數,套用領域,用戶情況,
產品介紹
NBX-6010是由日本日本光納株式會社（Neubrex Co., Ltd.）研發的光納儀。日本光納株式會社是世界唯一成功將厘米級精度誘導布里淵光計測系統商品化的公司，聞名全球的光納儀即由其公司名命名。歐美大地儀器設備中國有限公司為日本日本光納株式會社（Neubrex Co., Ltd.）中國區獨家代理
設備用途
應變分布、溫度分布、中心頻率分布、SBS分布、各位置BGS
設備概述
該光納儀為厘米級精度誘導布里淵光計測系統，利用普通的通信用光纖作為感測器敷設在被監測物上，就能同時測定光纖上每一點的應變分布和溫度分布。
Neubrex的PPP-BOTDA技術成功將空間解析度和應變精度比以往的產品提高了一個數量級，這是世界上唯一的技術。
●開放式的體系結構（OA），允許用戶自定義，自動測量，並擴展NEUBREXSCOPE軟體的標準功能。
●在通信層進行.NET遠程控制
技術參數
●測量波長 1550±0.2 nm
●測定波形 壓力分布、軸力分布、溫度分布、中心頻率分布
●距離範圍 50m, 100m, 250m, 500m, 1km, 2.5km, 5km, 10km, 25km
●頻率掃描範圍 9 ～ 13 GHz
●應變測量範圍 -30,000 to +40,000με (-3% to 4%)
●頻率掃描步長 1,2,5,10,20,50 MHz
●距離採樣解析度 5cm (最小值）
●平均化次數 2^5 ～ 2^23 次
●脈衝光寬度 1 ns 2 ns 5 ns 10 ns
●空間解析度 10 cm 20 cm 50 cm 100 cm
●動態範圍 *1 1 dB 2 dB 3 dB 6 dB
●最大測量距離 *2 1 km 5 km 10 km 20 km
●光系統容許損失 *6 5 dB 7 dB 8 dB 10 dB
● 應變測量精度*3 ±15 με
●溫度測量精度 *4 ±0.6 ℃
●重複性*3*4*5 ±10 με / ±0.5 ℃
●測量所需時間*7 2 minutes(最小值)
●信號輸出連線埠・ 信號光纖 SM光纖・
●光纖連線器 FC-APC / SC-APC (可選)
●適用光纖 SM 光纖
●工作電源 AC100～240V 50/60Hz 250VA
●雷射規格 CLASS 1 (IEC60825-1: 2001)
●外形尺寸 / 重量 Approx. 456(W)×485(D)×286(H) mm (total) / 30kg
●工作環境 10～35 ℃，濕度 85%以下 (不結露環境)
●存放溫度 0～50 ℃
●製造國家 日本
*1 平均化次數 2^15
*2 SM光纖平均傳輸損耗 0.3dB/km
*3 UV塗敷光纖不受外加應力
*4 UV塗敷光纖處於常溫環境且不受拉壓應力
*5 最大偏差值是基於一百個被測點的5次連續測量的結果
*6 在輸出光功率調整的容許範圍內，發生非線性現象的情況除外
*7 測量距離50m，平均化計算次數2^13，頻率掃描次數41次，不包含Pre-Pump Adjustment時間
*1-*5 頻率掃描步長均5MHz，預泵浦調節器和自動頻率調節器處於On的狀態
套用領域
主要套用領域：石油、工廠的管道、混凝土建築物等的健康監控，也就是通過事先檢測出異常發生前的應變或溫度變化，進行結構體的健康監測。
用戶情況
長江水利委員會長江科學院、中國地質大學、西安科技大學
